带内置凳的多孔柔性焊接夹具台

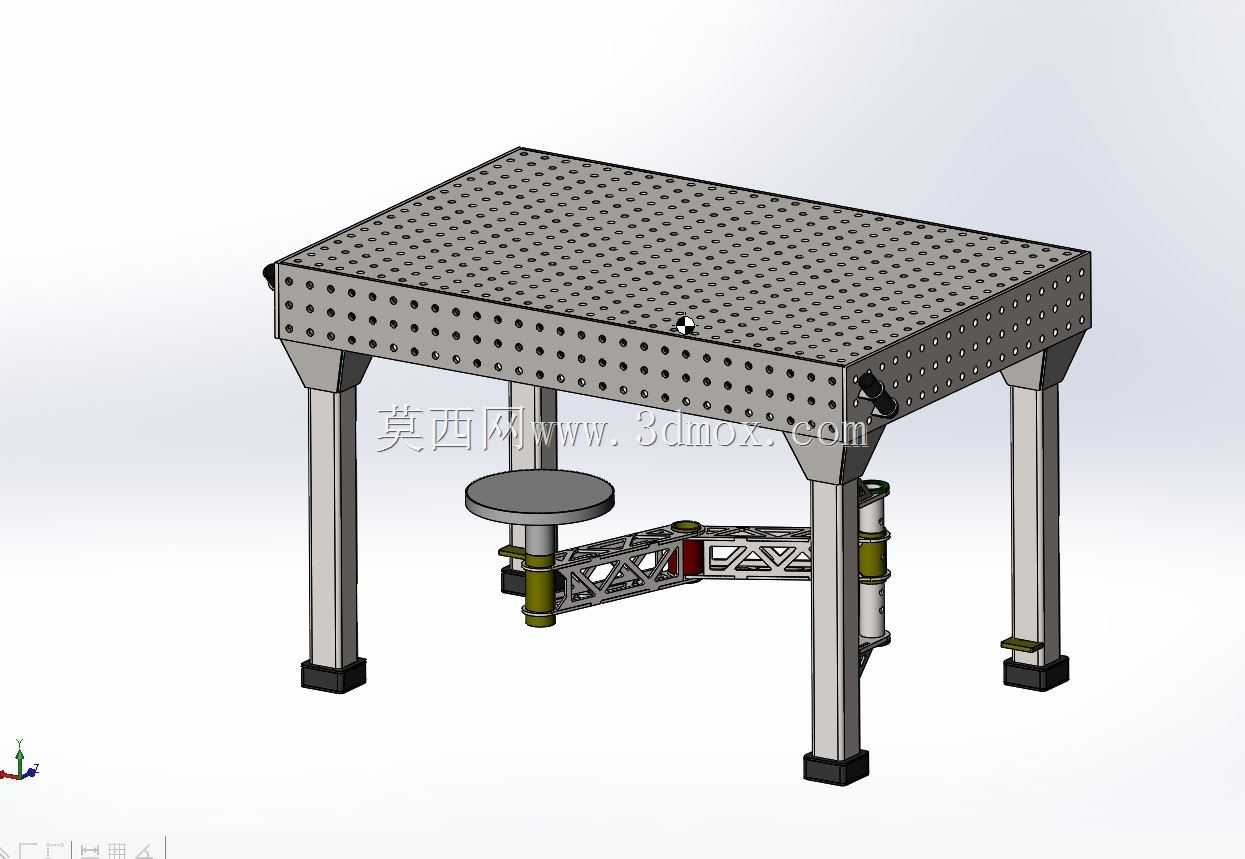

　　这款带内置凳子的焊接夹具台，主要面向中小批量结构件焊接、钣金组焊、五金构件拼接的生产场景，在五金加工车间、小型钢结构加工点、设备维修组焊工位都能适配，解决传统焊接工位工装零散、作业人员久站疲劳、工件定位基准不统一的实际问题。台体主体采用多孔阵列式台面设计，台面及侧立面均布标准定位孔，孔位按照5/8英寸标准孔距排布，可配合快速夹钳、定位销、压紧组件实现不同外形尺寸工件的快速装夹定位，不需要针对单一工件制作专用焊接工装，能大幅缩短多品种小批量生产的工装准备周期。台面下方的支撑腿采用可调式结构设计，支脚底部配置防滑减震垫，可根据车间地面平整度调整支脚高度，保证台面整体水平度，避免焊接过程中因台面倾斜导致的工件组对尺寸偏差。

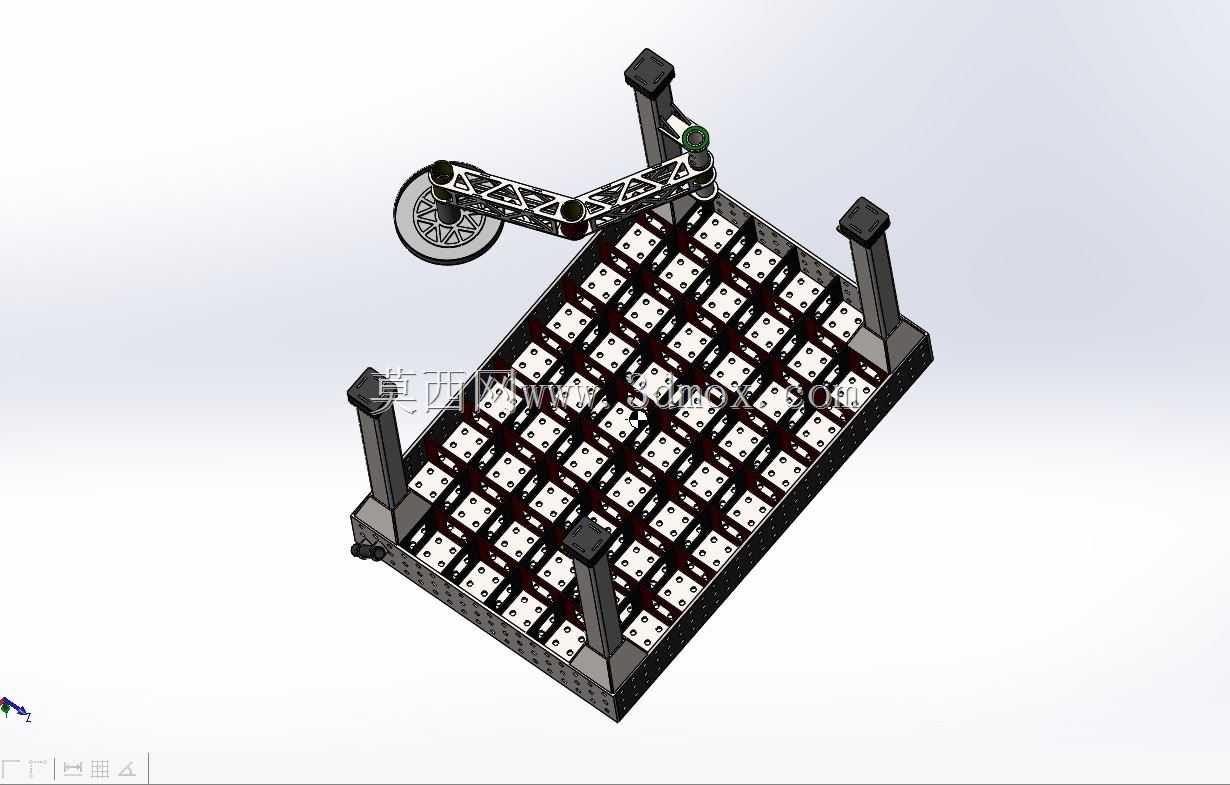

　　腿间设置的横向连接桁架既提升了台体整体刚性，减少焊接作业时的台面晃动量，也为内置凳子提供了安装支撑结构，内置凳子采用可旋转升降结构，不用时可收至台面下方不占用工位通行空间，作业人员需要长时间进行精细焊接操作时可拉出使用，适配不同身高作业人员的操作高度需求，降低长时间站立作业的劳动强度。设计过程中首先确定了台面的承载边界，单工位额定承载适配500kg以内的中小型焊接构件，台面厚度经过刚性校核，满负载状态下台面最大变形量控制在0.2mm以内，保证组焊定位精度。孔位排布兼顾了不同规格工件的装夹需求，台面主工作面的孔位覆盖整个作业区域，侧立面的孔位可用于侧面定位、侧向压紧组件的安装，满足异形构件的多方位装夹需求。

　　支撑结构的设计优先考虑稳定性，四条支腿的外伸尺寸经过倾覆力矩校核，即使工件偏载放置在台面边缘位置，也不会出现台体倾覆的风险。腿间的连接构件除了提升刚性外，还预留了工具挂装、焊接地线接驳的安装位，方便作业时随手放置焊钳、敲渣锤等常用工具，地线直接接驳在台体金属结构上，避免地线随意搭接导致的接触不良问题。安装边界方面，台体整体占地面积控制在1.2m*0.8m的常规工位尺寸范围内，高度适配常规站立焊接作业的850mm标准作业高度，不需要对现有车间工位布局做大幅调整即可直接投入使用，台体各部件采用模块化设计，支腿、桁架、内置凳组件均可单独拆卸更换，后期维护成本低。台面的多孔结构除了装夹定位功能外，还能及时排走焊接过程中产生的焊渣、飞溅，

　　避免焊渣堆积在台面上影响工件放置平整度，台面材质选用耐磨焊接专用钢材，表面经过硬化处理，耐焊接飞溅烧蚀，长期使用后孔位精度仍能保持在公差允许范围内。内置凳子的升降结构采用阻尼式设计，调整高度时不需要额外操作锁止机构，调整到合适高度后即可自动锁止，旋转结构配置耐磨轴套，长期旋转使用不会出现松旷异响。在实际使用过程中，作业人员可根据待焊工件的外形，快速在台面上组合定位销、压紧件，几分钟内即可完成一套工件的装夹定位，相比传统的平板焊接台需要靠人工划线、搭压块固定的方式，装夹效率提升60%以上，同时统一的定位孔基准也能减少组对时的尺寸测量误差，提升焊接成品的尺寸一致性。针对圆形管件、法兰类工件的焊接，还可配合配套的V型定位块安装在台面孔位上，快速实现管件的同轴定位，不需要额外制作管件焊接专用工装。台体的整体结构没有多余的突出构件，所有连接部位均做了倒角处理，避免作业人员走动时磕碰受伤，支脚底部的减震垫还能缓冲焊接敲击时产生的震动，减少震动传导到地面产生的噪音。
