双筒观测望远镜结构三维设计

　　这款双筒观测设备的结构设计，核心围绕户外远距离目视观测场景的实际使用需求展开，日常可覆盖野外地质勘查点位标记、户外徒步路线观测、赛事活动远距离观看、电力线路巡线初查等多场景的使用需求，整体结构完全适配手持操作的人机工程要求，没有冗余的外凸结构，握持时的重心落在镜身中部铰链位置，单手握持或者双手持握都能保持较好的平衡感，长时间举持观测不会出现明显的重心偏移带来的腕部负担。

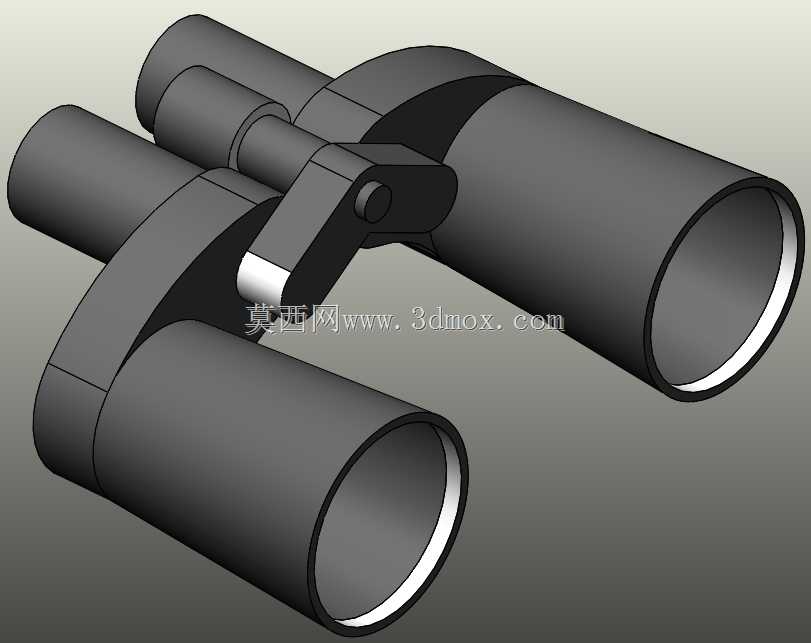

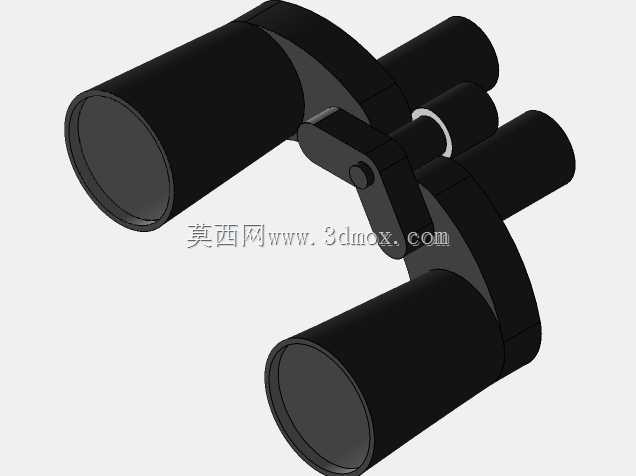

　　从结构组成来看，整个镜身分为左右两个独立的镜筒单元、中间的铰链连接组件、镜筒端部的镜片限位结构三个核心部分。左右镜筒采用等径的圆筒式主体结构，筒壁厚度均匀，在保证内部镜片安装空间充足的前提下，尽可能控制了整体壁厚，避免不必要的重量增加；镜筒内壁预留了镜片安装的台阶定位面，每一层镜片的安装位置都有对应的轴向限位凸台，装配时不需要额外的定位工装就能快速对齐镜片光轴，能有效降低装配过程中的光轴偏移概率。中间的铰链组件是实现瞳距调节的核心结构，铰链转轴采用间隙配合的装配公差，转动时的阻尼感均匀，既可以顺畅转动调整两个镜筒的开合角度适配不同使用者的瞳距，调整到合适角度后又能依靠配合阻尼保持位置固定，不会在观测过程中出现镜筒自行移位的问题；铰链与两侧镜筒的连接位置采用嵌入式的连接结构，连接面与镜筒外壁完全贴合，没有突出的连接棱边，握持时不会硌手。

　　设计过程中优先考虑了结构的易加工性，所有镜筒的主体结构都采用规则的回转面设计，没有复杂的异形曲面，不管是采用机加工方式制作原型件，还是采用注塑工艺批量生产，都能快速完成模具或者加工程序的编制，生产过程中的良率更容易控制。镜片安装位置的公差设计经过反复校核，镜片安装槽的直径公差控制在合理范围内，既不会因为公差过小导致镜片装配时出现挤压碎裂的问题，也不会因为公差过大导致镜片松动出现光轴偏移。镜筒的端部预留了遮光罩的安装卡位，需要在强光环境下使用时，可以直接加装配套的遮光罩，减少侧面杂光进入镜筒对观测效果的影响，不需要额外对镜筒端部进行二次加工。

　　从安装边界尺寸来看，镜筒整体长度控制在手持设备的合理区间，完全收拢状态下的整体宽度适配普通成年人的手掌开合范围，放在常规的户外背包侧袋中就可以携带，不需要专门的大容量收纳包；铰链转轴的直径经过优化，在保证转动结构强度的前提下，尽可能缩小了转轴的整体尺寸，避免中间连接部分过于突出影响携带和握持。镜筒外表面没有设计多余的防滑纹路凸起，保持光滑的柱面结构，日常使用时不容易积存灰尘和污渍，擦拭清洁的时候更加方便，同时光滑的外表面在冬季佩戴手套操作时，也不会因为纹路勾挂手套面料影响操作流畅度。

　　结构设计时还考虑了不同使用环境的适配性，镜筒的连接位置都预留了密封槽位，装配时可以在槽位加装密封胶条，实现基础的防尘防泼溅能力，在小雨天气或者多尘的户外环境下使用时，外界的水汽和灰尘不容易进入镜筒内部污染镜片，能有效延长设备的日常维护周期。整个结构没有采用复杂的快拆或者易损结构，所有连接部位都采用刚性连接设计，日常使用中如果出现意外磕碰，只要不是直接撞击镜片位置，镜筒主体结构不容易出现变形或者断裂的问题，结构耐用性可以满足户外复杂使用环境的要求。
