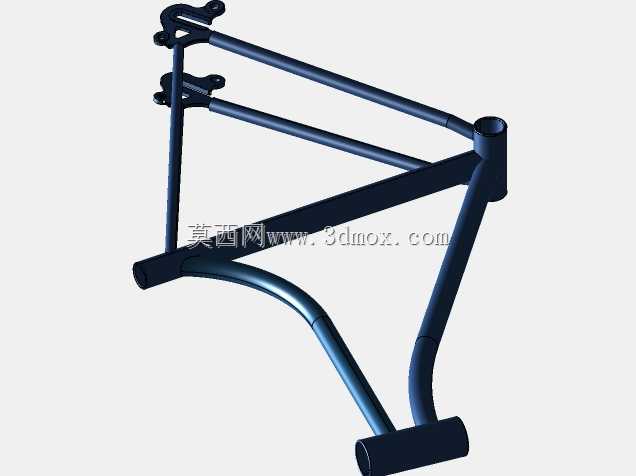

山地自行车车架结构三维设计

　　这款山地自行车车架采用经典的双三角管材布局设计，核心承载逻辑依托管材的轴向受力特性，将骑行过程中来自路面的冲击、骑乘者的体重载荷、传动系统的拉扯力通过不同管径的管材分散传递，避免局部应力集中导致的结构失效。从实际应用场景来看，这类车架主要适配非铺装路面的山地骑行需求，可兼容硬叉或短行程避震前叉的安装，头管位置预留标准碗组安装位，能够匹配常规山地车把立、把横组件，满足林道穿越、轻度越野骑行的结构强度要求。

　　设计过程中优先考虑了管材的受力路径优化：上管采用变径椭圆截面设计，在保证侧向刚性的同时降低了上管跨高，方便不同身高骑乘者上下车；下管采用大直径圆管结构，作为主要的纵向承载构件，承接头管传递的路面冲击与五通位置的踩踏载荷，下管与头管、五通的连接位置做了平滑过渡的补强设计，避免焊接位置出现应力突变；后上叉与后下叉采用不对称管材布局，后下叉靠近勾爪位置做了局部加宽处理，既可以兼容宽幅山地轮胎的安装间隙，也能提升踩踏时的后三角刚性，减少动力传递过程中的结构形变。

　　安装边界方面，车架五通位置采用标准山地车螺纹五通规格，可兼容常见的中空一体牙盘、方孔牙盘组件；后勾爪采用可替换式设计，既支持常规快拆轮组的安装，也预留了桶轴轮组的改装空间；座管位置采用标准圆形座管口径，可适配不同长度、不同后飘角度的座管组件，满足不同骑乘姿势的调整需求；后三角的安装间隙可兼容最大2.4英寸宽度的山地轮胎，同时预留了碟刹卡钳的安装座，支持160mm、180mm规格的碟刹片安装，满足越野骑行的制动需求。

　　从结构功能特性来看，这款车架没有设置额外的避震结构，属于硬尾山地车架范畴，相比软尾车架拥有更高的踩踏传动效率，更适合爬坡、长距离林道穿越场景，同时结构重量更低，后期维护成本也更小。设计时充分考虑了管材焊接的工艺可行性，所有管材连接位置的相贯线都做了适配常规氩弧焊工艺的坡口处理，不需要特殊的定制焊接工装即可完成组装生产，管材壁厚选择兼顾了强度与轻量化需求，在常规越野骑行的载荷工况下不会出现管材变形、焊缝开裂的问题。

　　实际使用过程中，这款车架的几何角度偏向舒适型越野设定，头管角度不会过于激进，既保证了下坡时的操控稳定性，也不会让爬坡时的骑乘姿势过于前倾，降低长时间骑行的腰部负担；后下叉长度控制在合理范围，兼顾了爬坡时的后轮抓地力与平路踩踏的灵活性，不会出现拖脚或者转向过于灵活难以控制的问题。车架的走线位置预留了变速线管、刹车油管的安装座，支持内走线或者外走线的布线方式，可根据实际组装需求灵活选择，避免线管外露过多导致的剐蹭损坏问题。
