带移动支架的医用呼吸机结构设计

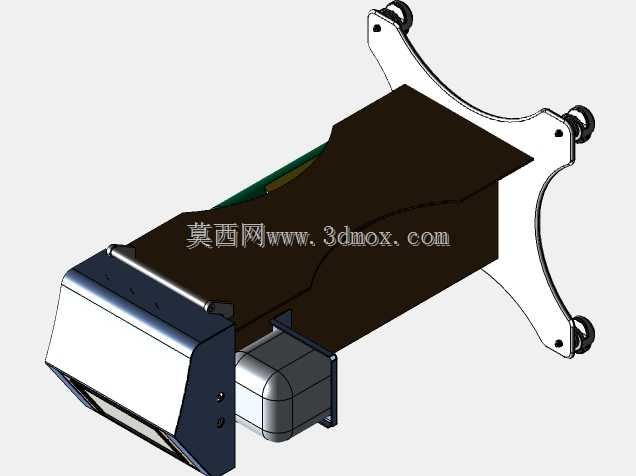

　　这款带手推车的呼吸支持设备，主要面向院内各病区转运、急诊抢救、ICU床旁持续通气以及临时隔离病区的呼吸救治场景，在呼吸衰竭、急救复苏、呼吸道疾病救治过程中，承担机械通气、辅助患者完成气体交换的核心作用，替代或部分替代患者自主呼吸功能，降低患者呼吸做功消耗，为救治争取时间。设备整体采用主机与移动支架集成的结构设计，支架部分采用双侧弧形支撑臂搭配底部脚轮的布局，支撑臂采用钣金折弯成型后做表面喷塑处理，臂身开设多组安装定位孔，既可以通过孔位调整主机的安装高度适配不同操作场景，也能预留走线空间，将主机的供电线缆、呼吸回路附件的固定卡扣集成在臂身内侧，避免线缆外露干扰临床操作。底部的四个脚轮均采用带刹车的医用静音脚轮，两个前轮为万向轮、

　　两个后轮为定向轮，既保证病区内狭窄通道的转向灵活性，也能在固定使用时踩下刹车实现整机锁止，避免设备移位。主机部分采用模块化分层设计，前端为操作显示与患者回路接口区域，斜面设计的操作面板符合医护人员站立操作的视角，无需过度弯腰或抬手即可完成参数调整、回路对接操作；主机中部为气路与核心控制模块安装腔，腔体做密封处理，避免日常清洁消毒时液体渗入内部电路；侧部集成的涡轮模块采用独立减震安装结构，通过橡胶减震垫与主机壳体连接，降低涡轮工作时的振动传递到支架与操作面板，减少整机运行噪音。设计过程中优先考虑临床使用的实际边界，整机宽度控制在600mm以内，可顺利通过医院标准病房门、电梯轿厢，不会出现转运卡滞；

　　主机安装后的重心落在四个脚轮围成的支撑面中心区域，即使在坡道转运时也不会出现倾翻风险，支架尾部预留的附件挂载位可固定湿化器、呼吸回路支架、氧气瓶固定绑带，无需额外搭配附件车即可完成全套救治设备的转运。气路接口采用标准通用规格，可适配市面主流的一次性呼吸回路、过滤器、湿化罐，降低临床使用的配件适配成本。外壳的所有拼接缝隙均做圆弧过渡处理，无尖锐棱角，避免转运过程中剐蹭医护人员或病房设施，表面采用耐消毒腐蚀的哑光涂层，可耐受含氯消毒剂、酒精的反复擦拭，不会出现涂层脱落、变色问题。支架与主机的连接采用快拆式锁止结构，无需额外工具即可完成主机与支架的分离，既可以将主机固定在病床边的设备导轨上使用，也可以快速装回支架完成转运，

　　适配不同的临床使用需求。设备底部预留的空间可放置备用电池、简易呼吸器等应急配件，在院内转运无外接电源的场景下，备用电池可提供不低于4小时的持续供电，保证转运过程中通气不中断。整体结构在建模阶段就做了装配干涉检查，所有连接部位的紧固件均采用标准医用设备通用规格，方便后期维护拆卸，支撑臂的受力经过仿真校核，在挂载满全部附件、主机满负载运行的情况下，支撑臂的变形量控制在1mm以内，不会出现长期使用下垂、断裂的问题。
