带凸轮臂结构活塞运动机构三维设计

　　这套带凸轮和传动臂的活塞运动机构，在小行程往复动力输出场景里有很广的适配空间，常见于小型计量泵、低压流体输送装置、教学演示实验台这类需要稳定短行程往复动作的设备端，核心作用是把凸轮的连续旋转运动，通过传动臂的力矩传递，转化为活塞沿缸筒轴线方向的规律往复运动，相比传统曲柄滑块结构，这套机构能通过凸轮型线的定制化设计，实现更灵活的活塞运动位移曲线，适配不同工况下对活塞行程、运动速度变化的差异化需求。

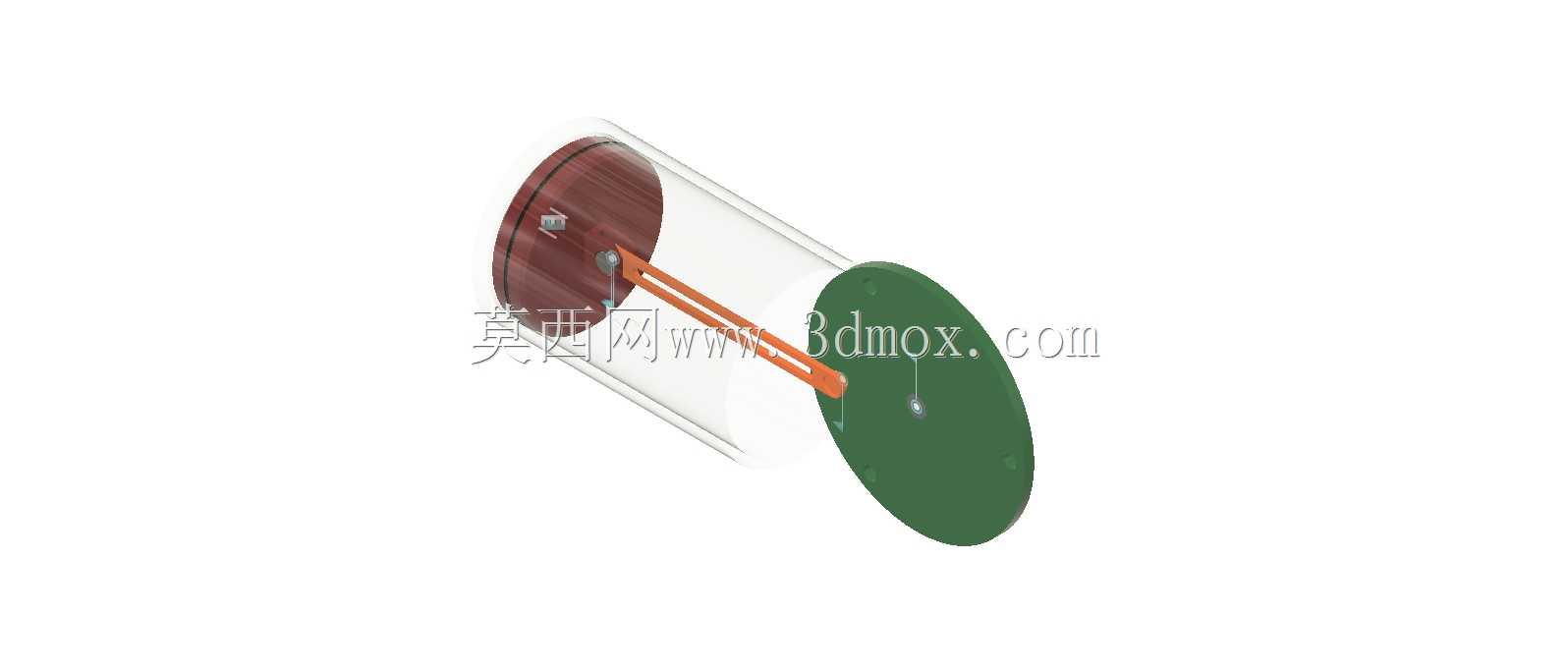

　　从结构设计逻辑来看，整个机构的布局围绕旋转动力输入、力矩传递、直线往复输出三个核心环节展开，凸轮作为动力输入的核心零件，安装在固定旋转轴上，型面与传动臂的接触端做了贴合设计，传动臂中部设置铰接支点，一端与凸轮型面保持持续接触，另一端与活塞尾部铰接，当凸轮随轴旋转时，型面的轮廓变化会推动传动臂绕支点摆动，进而带动活塞在透明缸筒内做往复直线运动，缸筒两端的圆形端板一方面起到支撑缸筒、限制活塞径向偏移的作用，另一方面也能作为整个机构的安装基准面，方便将整套机构固定在设备的安装工位上。

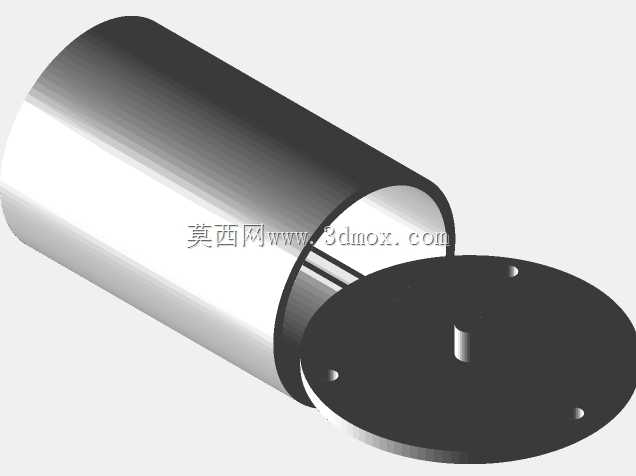

　　在安装边界的考量上，整套机构的外轮廓以缸筒为核心基准，缸筒采用圆柱形结构设计，径向尺寸围绕活塞的密封配合需求设定，活塞外径与缸筒内径保持小间隙配合，预留密封件的安装槽位，传动臂的摆动范围做了限位设计，避免摆动过程中与缸筒内壁、端板发生运动干涉，凸轮的旋转中心与传动臂铰接支点的中心距经过反复校核，确保凸轮旋转全周期内，传动臂与凸轮型面始终保持接触，不会出现脱开、冲击的情况。实际应用中，这套机构可以根据输出端的负载需求调整凸轮型线的升程，比如需要活塞匀速运动的场景，就将凸轮对应工作段的型线设计为等速轮廓，需要活塞在行程末端有短暂停留的场景，就可以在凸轮型线上设置对应角度的同心圆弧段，不需要额外增加电控限位元件，纯机械结构就能实现预设的运动规律，可靠性更高，也更适合在高温、高粉尘这类电控元件容易失效的恶劣工况下使用。

　　从结构细节来看，活塞与传动臂的铰接处采用小直径销轴连接，销轴两端做防脱限位，避免高速运动过程中销轴窜出脱落，传动臂与凸轮接触的一端设计了圆弧过渡的接触头，减少凸轮旋转过程中的接触应力，降低型面磨损，延长零件使用寿命，缸筒采用透明材质制作的版本主要用于教学演示场景，可以直观观察活塞的运动过程、传动臂的摆动状态以及凸轮的旋转配合关系，方便学习者理解凸轮传动的基本原理，工业应用场景下缸筒可以更换为金属材质，搭配对应的密封件，就能实现流体的抽吸、压送功能。整套机构的安装固定点主要分布在两端端板上，端板上预留的安装孔位可以适配不同规格的安装螺栓，不需要额外设计复杂的安装支架，就能快速集成到对应的设备主机中，减少整机的装配工作量。在运动特性上，这套机构的活塞行程由凸轮的最大升程决定，更换不同升程的凸轮就能快速调整活塞的运动行程，不需要改动其他零件的结构，适配性更强，对于小批量定制化的设备开发来说，能有效缩短设计周期，降低零件开模成本。
