医用注射器核心组件装配结构设计

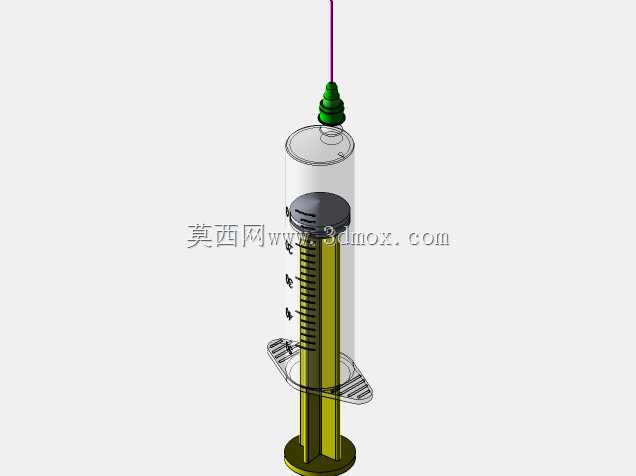

　　在临床诊疗、医美操作、实验室液体精准移取等场景中，注射器是应用频次极高的耗材类器械，其核心装配组件的结构合理性直接决定了注射过程的密封性、推注顺滑度以及使用安全性。这套装配结构涵盖了注射器外套、橡胶柱塞、穿刺针头三个核心组成部分，各部件的配合精度经过反复校核，完全适配常规手动注射的操作逻辑。

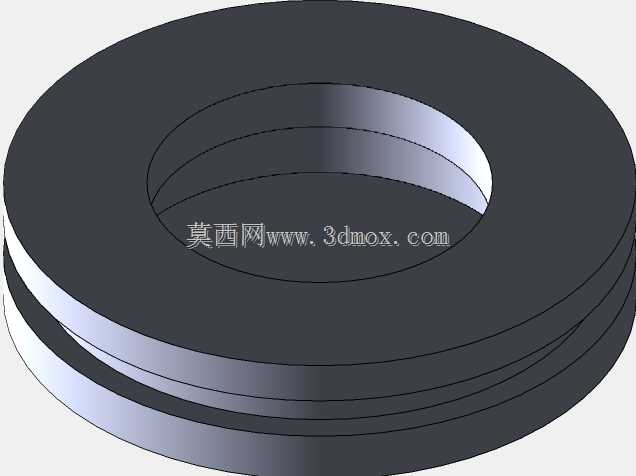

　　从实际使用场景出发，外套尾部的凸缘结构做了加宽加厚处理，医护人员操作时手指可稳定抵靠在凸缘端面，推注过程中不会出现打滑脱手的问题；外套内壁的粗糙度控制在极低区间，和橡胶柱塞接触时能形成均匀的密封面，既不会因为摩擦力过大导致推注卡顿，也不会因为间隙过大出现药液渗漏的情况。橡胶柱塞采用了多道环形密封筋的设计，和外套内壁形成多道线性密封，即便抽取黏度较高的药液或者推注时施加较大推力，密封面也不会出现泄压漏液的问题；柱塞和芯杆的连接位置做了卡扣式限位结构，芯杆推拉过程中不会和柱塞脱落，避免推注时柱塞滞留在外套内部的故障。

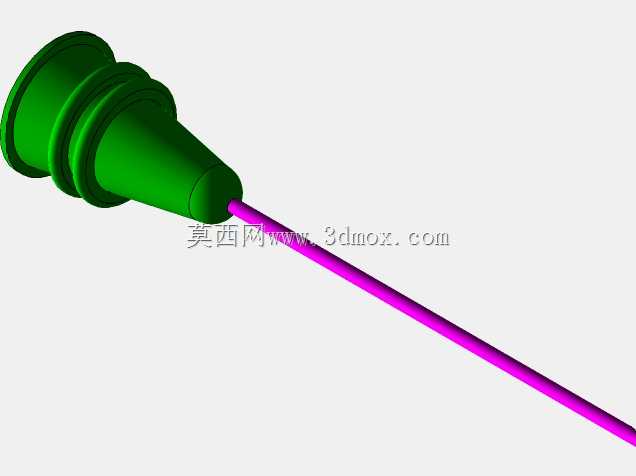

　　穿刺针头和外套的连接采用了标准鲁尔接头结构，锥面配合的角度经过严格控制，针头安装后不会出现松动偏斜，穿刺进针时的稳定性有充足保障；针头的针管部分和针座的连接做了加固包胶处理，即便穿刺时遇到较大的组织阻力，针管也不会从针座位置脱落。整套组件的外形尺寸完全适配常规一次性注射器的安装边界，外套的外径、长度，针头的外露长度、连接锥度都符合通用医用耗材的尺寸规范，可以直接和同规格的芯杆、针帽等配件适配，不需要额外调整配套结构。

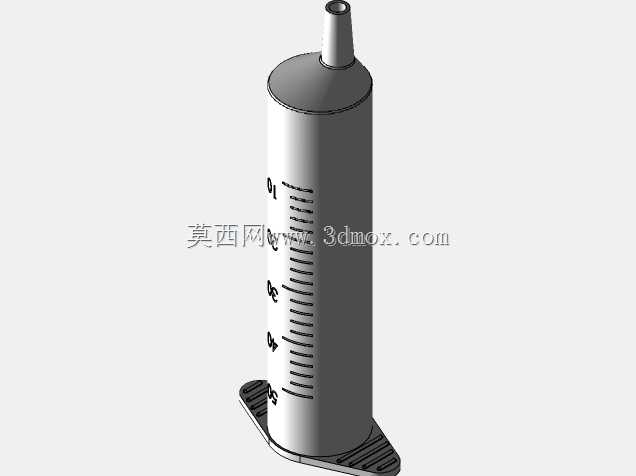

　　建模过程中优先考虑了各部件的装配干涉问题，橡胶柱塞的密封筋外径比外套内径大出合理的过盈量，模拟橡胶件装配后的压缩变形状态，实际装配时不会出现卡滞或者密封不足的问题；针头和外套的锥面配合预留了足够的压紧行程，安装到位后能形成稳定的静密封，抽取药液时不会从连接位置进气导致剂量不准。外套外侧的刻度标识区域做了平面化处理，方便后续印刷容量刻度，读数时不会因为弧面折射出现视值误差；针头的针尖部分做了标准的穿刺斜角设计，斜角的角度和刃口长度符合医用穿刺的力学要求，进针时能最大程度降低穿刺阻力，减少使用者的痛感。

　　在实验室精密移液场景下，这套组件的结构精度能满足小剂量液体的移取要求，柱塞的滑动阻力均匀，推注时可以精准控制液体的输出量，不会出现推注卡顿导致的剂量跳变；在临床注射场景下，各部件的连接强度能满足快速推注、回抽等操作的受力要求，不会出现部件松脱的风险。整套结构没有冗余的设计特征，所有结构都服务于密封、顺滑、安全三个核心使用需求，加工成型的难度较低，适合规模化量产，各部件的分型面位置都做了过渡处理，注塑成型后不会出现明显的飞边毛刺，后续组装工序不需要额外做大量的修边处理，能有效提升生产装配的效率。
