乘用车侧门结构三维数模

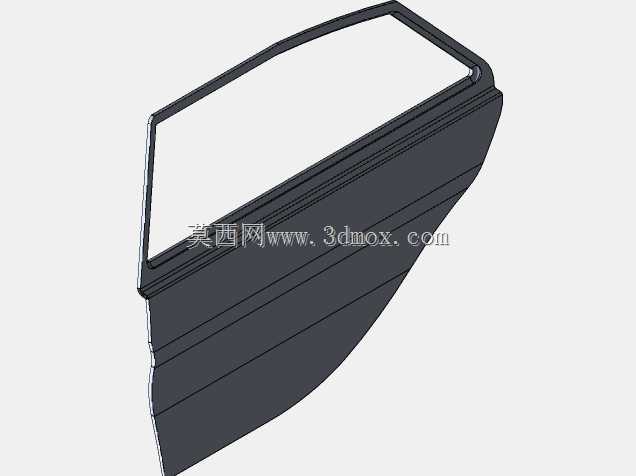

　　在整车开发流程中，车门作为车身覆盖件与功能件的集成总成，其三维结构设计直接关联整车NVH表现、碰撞安全性能、人机交互体验以及装配工艺可行性，是车身开发环节中迭代频次较高的子系统之一。本次构建的侧门数模，完整还原了量产车侧门的核心结构特征，覆盖了门外板、门内板、窗框加强筋、玻璃安装导槽边界、门锁安装位、铰链固定面等关键结构区域，可直接用于整车装配干涉校验、门系统运动仿真、附属部件安装匹配等设计环节。

　　从实际应用场景来看，该数模可适配整车总布置阶段的边界校核工作，在整车开发的早期阶段，工程师可依托该数模确认车门与侧围外板、翼子板、A柱下饰板、B柱密封条、门槛梁的间隙面差设定，提前排查车门开启过程中与周边部件的运动干涉风险，尤其是车门最大开启角度下与前翼子板后端、后侧围前端的间隙验证，以及玻璃升降过程中与窗框密封条、门内板加强筋的位置匹配，都可以通过该数模完成初步仿真校验，减少后期物理样车阶段的整改工作量。在零部件配套开发环节，门饰板供应商、玻璃升降器供应商、门锁供应商、密封条供应商也可依托该数模开展自身部件的初步结构设计，确认安装点的位置分布、安装面的平面度要求、以及部件在门腔内部的布置空间，避免配套件开发过程中出现安装边界不匹配的问题。

　　从功能特性层面来看，该数模还原的侧门结构，完整保留了车门的承载特性设计：窗框区域采用了变截面的翻边结构，既能够为玻璃导槽提供足够的安装支撑，也能在整车侧碰过程中为乘员舱提供上部结构支撑，减少碰撞过程中车门的侵入量；门内板的下部设置了多道横向加强筋结构，能够提升门体整体的抗凹性能，降低车辆行驶过程中门板的振动异响，同时也为门内扶手、门锁机构、扬声器等附属部件提供了可靠的安装基础；门体与车身连接的铰链安装面设置了局部加厚的凸台结构，能够分散车门开关过程中的铰链载荷，避免长期使用后铰链安装位出现塑性变形，导致车门下沉、间隙不均等问题。

　　设计思路上，该数模遵循了量产车车门的正向开发逻辑，首先以整车侧围的外轮廓曲面为基础，拉伸出车门的外板主型面，确保外板曲面与整车侧面造型的曲率连续，避免出现光影不顺的外观缺陷；之后根据门内附件的布置需求，构建门内板的腔体结构，预留出玻璃升降器的运动空间、门锁机构的安装空间、以及线束、排水管的走线路径；再根据刚度仿真的结果，在门内板的应力集中区域添加加强筋结构，在窗框区域设置封闭的加强环，平衡门体的轻量化需求与刚度性能要求；最后完成安装孔位、定位孔、密封面的细节设计，确保所有安装特征的位置度符合整车装配的公差要求。

　　在外形尺寸与安装边界层面，该数模严格遵循常规紧凑型乘用车的侧门尺寸设定，门体整体高度适配常规乘用车的侧窗下沿与门槛梁的高度差，宽度适配常规B柱与C柱（后门）或A柱与B柱（前门）的间距，门体厚度控制在常规量产车门的厚度区间内，能够适配常规厚度的侧围外板与门饰板的安装空间。铰链安装位的孔位间距、安装面的角度都符合常规乘用车车门铰链的通用安装标准，可直接适配主流规格的冲压铰链或铸造铰链；门锁安装位的边界尺寸符合常规乘用车侧门锁的安装规范，可适配卡入式或螺栓固定式的车门锁体；玻璃安装边界的导槽宽度、曲率都匹配常规双层夹胶玻璃或单层钢化玻璃的安装要求，密封条安装面的宽度与翻边高度也符合常规车用密封条的压缩量设计要求，能够保证车门关闭后的密封性能。

　　在日常的设计工作中，这类标准化的车门数模也可作为新车型开发的基础参考模板，工程师可根据新车型的整车宽度、轴距、侧面造型比例，对该数模的型面、尺寸进行参数化调整，快速生成新车型的车门初步结构，缩短前期概念设计阶段的建模周期，同时依托成熟的结构设计逻辑，减少前期设计阶段的结构缺陷，提升开发效率。对于三维建模学习者而言，该数模也可作为车身覆盖件建模的参考案例，通过拆解数模的曲面构建逻辑、加强筋布置方式、安装特征设计思路，掌握车身类薄壁结构件的建模方法，理解汽车零部件设计中刚度、工艺、装配、外观多目标平衡的设计思路。
