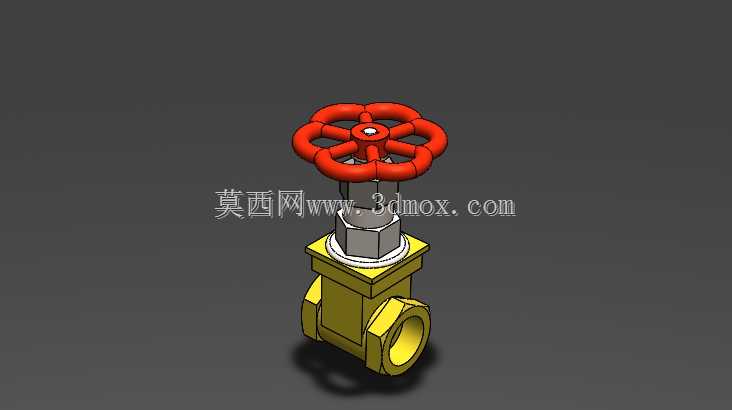

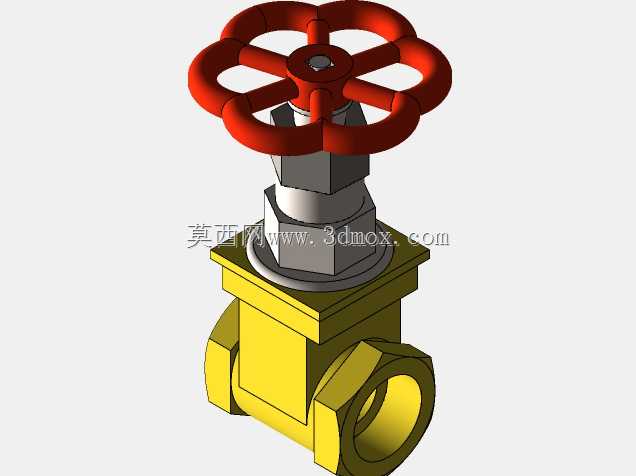

内螺纹连接手动闸阀三维结构设计

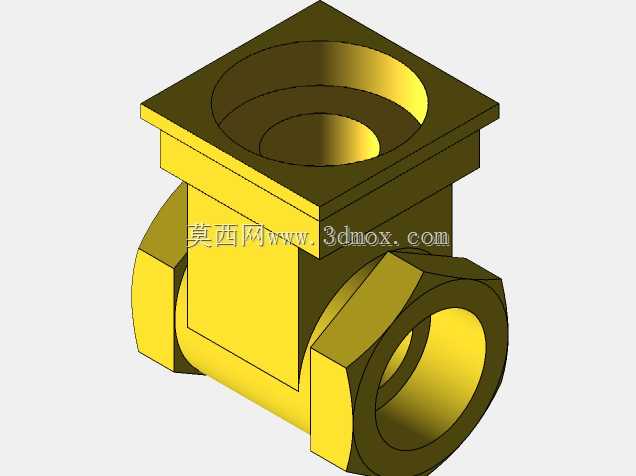

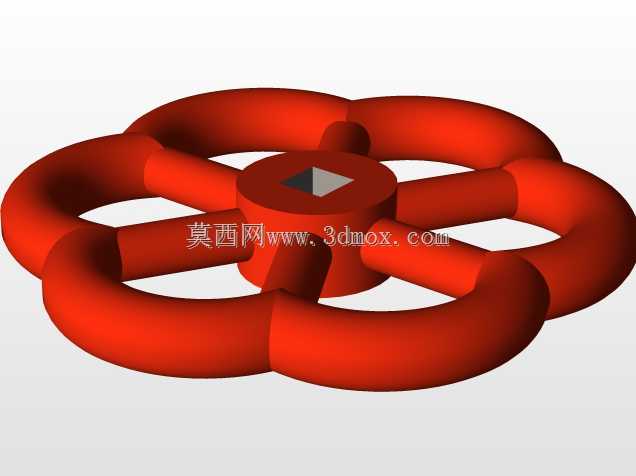

这款手动闸阀主要应用在建筑给排水、暖通空调、小型工业流体输送的支路管线上，作为管路通断控制的核心部件，日常工况下承担截断管路内流体通路的作用，不适合做流量调节使用，长期半开状态会导致密封面被介质冲蚀，缩短整体使用寿命。从结构设计来看，该闸阀采用明杆？不，不对，这个是暗杆内螺纹结构，手轮旋转带动阀杆升降，闸板随阀杆做垂直于流体流向的直线运动，全开状态下流道完全贯通，介质流动阻力极小，相比同口径截止阀压力损失能降低60%以上，适合对管路压损有要求的供水、输油支路。设计阶段首先确定的是连接边界，两端采用内螺纹连接形式，适配常规低压流体输送用焊接钢管的外螺纹规格，安装时不需要额外焊接法兰，直接通过管螺纹拧紧即可，适合小口径管线的快速布设，安装预留空间只需要保证手轮旋转有足够操作空间，手轮外径对应的操作半径在常规管线安装空间内完全满足，不需要额外预留检修拆卸的大空间，日常维护只需要定期紧固填料压盖，更换密封填料即可，不需要整体拆解阀体。阀体采用直通式流道设计，闸板为楔式单闸板结构，密封面贴合角度经过匹配计算，关闭时手轮施加的扭矩通过阀杆转化为闸板的密封压紧力，保证低压工况下零泄漏，手轮采用轮辐式结构，边缘做圆弧过渡，操作人员手动旋转时不会硌手，常温工况下操作力矩不需要额外加力杆就能完成启闭。从安装边界来看，阀体的进出口同轴度控制在较高精度，安装时不会对相邻管路产生附加安装应力，整体高度方向尺寸适配常规管线的架空安装要求，不会因为阀体过高影响管线布设的层高限制，阀体下部的排污？不，这个是内螺纹闸阀，下部没有排污口，整体结构紧凑，铸件壁厚按照公称压力1.6MPa的工况设计，能满足常规民用、小型工业低压流体输送的强度要求，建模过程中对阀杆梯形螺纹、填料函密封结构、闸板导向槽都做了完整还原，能直接用于装配干涉校验、安装模拟以及相关教学演示场景，结构细节完全符合实际量产闸阀的加工工艺要求，没有出现建模时的结构干涉或者工艺无法实现的特征。
