抽拉式便携收纳置物盒结构设计

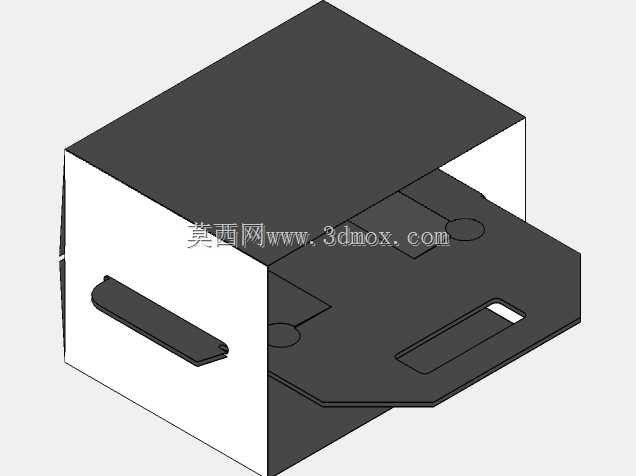

　　这款抽拉式盒体结构，最初是针对小型传感器配套收纳、零散电子元器件规整存放的场景做的结构设计，日常在设备运维、实验室物料管理、桌面零散工装配件收纳场景里都能适配，解决小规格零散物件易丢失、分类存放拿取不便的实际问题。从实际使用的角度出发，设计时优先考虑了抽拉动作的顺畅度，内抽托盘两侧做了限位翻边结构，和外盒的内侧折边形成滑动配合，不需要额外加装导轨，依靠钣金折弯的精度就能保证抽拉过程无卡滞，同时抽拉到最大行程时，翻边会和外盒端部的挡边接触，避免托盘直接从盒体内滑脱，日常拿取物料时不需要额外托住托盘，单手就能完成抽拉和取件动作。外盒采用一体式折弯成型的结构，没有额外的拼接焊缝，整体刚性更好，侧面预留的抠手位是一体冲压成型的内凹结构，

　　没有突出的零部件，既方便整盒搬运挪动，也不会在堆叠放置时和相邻盒体产生干涉。内抽托盘的端面同样做了外凸的抠手结构，抽拉时手指有足够的施力空间，托盘表面预留的几个圆形凹槽和长条形槽位，是针对常用的小型圆柱类传感器、薄片状接线端子做的定位设计，物件放在槽位里不会随着抽拉动作滑动磕碰，也能快速识别对应物料的存放位置，不需要额外粘贴标签就能完成基础分类。设计时没有采用复杂的锁扣结构，依靠抽拉配合的阻尼感就能保证托盘在日常放置时不会自行滑出，整盒可以直接堆叠存放，外盒的顶面是完整的平面，堆叠时下层盒体可以给上层提供稳定的支撑，不会出现倾斜滑落的问题。从安装边界来看，整盒的外形尺寸适配常规的工位货架层板间距，不需要额外改造存放空间，

　　盒体的壁厚采用常规薄钣金规格，整体重量较轻，整盒装满小型电子配件后也能单手搬运，外盒的后侧预留了穿线缺口，如果需要在盒内放置带接线的小型传感模块，不需要打开整盒就能直接走线，适配临时调试场景下的模块存放需求。结构设计上所有折弯处都做了圆角过渡，没有尖锐的毛边棱角，日常拿取时不会划伤手部，所有配合面的公差都按照普通钣金加工的精度等级设定，不需要高精度加工就能完成生产，制造成本可控，适合批量加工制作。实际使用中，这款盒体除了存放传感器类配件，也可以用来存放小型螺丝、钻头等机加工零散配件，或者桌面办公的小型文具，适配场景比较宽泛，抽拉结构的维护成本极低，没有易损零部件，长期使用也不会出现结构松动、卡滞的问题。托盘的槽位设计没有做完全的形面匹配，保留了一定的余量，即使存放的物件尺寸有小范围偏差，也能顺利放入，不会出现卡件的问题，外盒的侧面是完整平面，也可以根据使用需求粘贴标识标签，方便多盒并排存放时快速识别内部物料。
