多自由度任意角度可调精密工装台

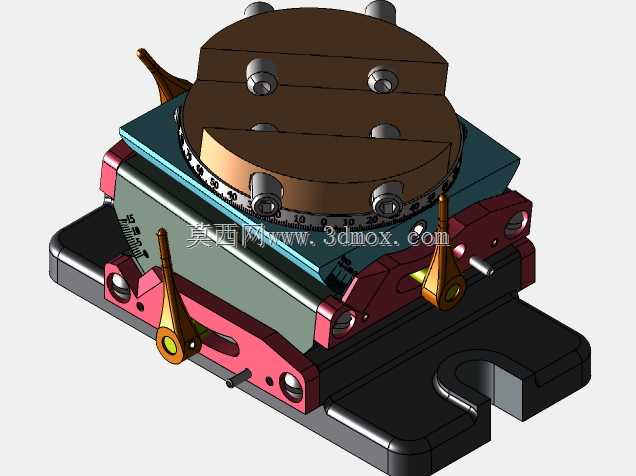

　　在精密加工、检测装夹、特种焊接以及多工位装配的现场场景里，经常会遇到需要将工件调整至任意空间倾斜角度的需求，常规的平口钳、固定垫块组合往往需要反复塞垫、打表找正，不仅耗时久，角度重复定位精度也很难稳定控制，这款可调角度工装台就是针对这类实际工况设计的专用装夹载体。从结构布局来看，底部采用带T型槽的安装基座，基座的开口槽尺寸适配常规机床工作台、检测平台的T型螺栓间距，安装时不需要额外加工过渡连接板，直接通过标准T型螺栓就能完成整机固定，基座的底面做了全平面精磨处理，平面度控制在0.02mm以内，避免安装时出现翘曲导致的角度偏差。中间层为双轴角度调节机构，两个正交布置的回转调节轴分别对应两个方向的倾角调整，

　　每个调节轴都配了带刻度的回转盘，刻度分度值为1度，配合锁紧手柄可以在0到90度的倾角范围内任意锁止，调节时先松开对应轴的锁紧手柄，扳动调节拨杆带动回转盘转动，待刻度对准所需角度后扳紧手柄即可完成锁止，锁止机构采用楔形压紧结构，锁止后不会出现角度滑移，在承受铣削、轻量钻削的切削力时也能保持角度稳定。顶部的装夹平台为圆形结构，平台上均匀布置了多组内螺纹安装孔，孔位间距按照标准工装孔距设计，可以直接搭配压板、小型平口钳、专用工件定位座使用，不需要在平台上二次打孔，平台的上表面同样做了精磨处理，粗糙度达到Ra0.8，保证工件装夹的基准面精度。设计过程中重点考虑了调节操作的便利性，两个调节轴的锁紧手柄都布置在工装台的侧前方，

　　操作人员站在工位正前方就可以完成两个方向的角度调节和锁止，不需要绕到设备侧面操作，在批量工件加工时可以大幅减少辅助操作时间。回转副的配合面采用了耐磨铜套与淬硬钢轴的组合，长期反复调节也不会出现配合间隙过大的问题，日常维护只需要定期在注油孔加注少量润滑脂即可，不需要复杂的拆解保养。从安装边界来看，整机的底部安装轮廓适配多数小型加工中心、电火花机床、三坐标检测平台的工作台面尺寸，不会超出工作台的有效装夹范围，顶部装夹平台的承载能力经过结构校核，在满幅载荷下不会出现平台变形，能够满足中小型精密零件的角度加工、角度检测、倾斜装配等多场景使用需求。在实际使用中，针对需要斜孔加工、斜面焊接、倾斜角度检测的工件，不需要制作专用的角度垫块，

　　只需要将工装台调整到对应角度，把工件固定在顶部平台上就可以直接开展作业，相比传统的角度装夹方式，辅助装夹时间可以缩短60%以上，角度定位的一致性也远高于人工塞垫的方式，尤其适合多品种小批量的生产场景，不需要为每一种倾斜角度制作专用工装，大幅降低了工装制作成本和存储管理成本。结构上还做了防误操作设计，锁紧手柄的扳动角度设置了机械限位，不会出现扳动过度导致锁紧机构松脱的问题，回转盘的刻度做了蚀刻处理，长期使用不会因为摩擦、油污导致刻度模糊不清，即使在切削液飞溅的加工场景下也能清晰读取刻度数值。
