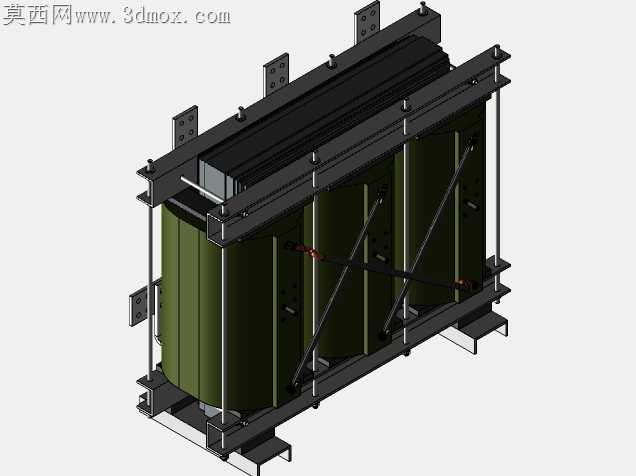

500kVA油浸式配电变压器铁芯夹件结构

车间里常碰到老式变压器夹件装配后绕组同轴度偏移超差的问题，轻则空载损耗飙升，重则长期运行后绝缘层磨损引发匝间短路，这套500kVA容量的变压器结构，在夹件的定位逻辑上做了很务实的调整。上下夹件的安装耳没有沿用传统的长圆孔自由调节设计，而是在对应绕组定位槽的位置做了嵌入式定位凸台，凸台公差严格控制在H7级别，和绕组端部的绝缘端圈凹槽直接嵌合，装配时不需要反复打表找正，只要把端圈卡进凸台就能保证三相绕组的同轴度误差控制在0.2mm以内，省掉了现场装配时反复调整垫片的工序。夹件和绕组之间的绝缘撑条没有用通长等厚的设计，而是对应铁芯叠片的接缝位置做了局部加厚，加厚段刚好抵住叠片接缝的凸起处，避免叠片运行时因电磁振动产生错位，同时撑条表面开了深度1mm的纵向导油槽，变压器油能顺着槽道直接流到绕组和铁芯的间隙里，不会因为撑条贴死形成散热死角。拉螺杆的位置特意避开了绕组的出线端，每根螺杆都套了两层绝缘套管，套管两端伸出夹件表面5mm，就算夹件表面因为凝露出现积污，也不会顺着螺杆表面形成爬电通道。底部的安装支架没有和下夹件焊成一体，而是用螺栓做了可拆卸连接，支架上的长圆孔方向顺着变压器的安装基准边设置，现场就位时能微调安装位置，不用硬撬底座破坏夹件的镀锌层。夹件上的接地端子做了凸台设计，端子面比周围夹件表面高出2mm，接接地线时不会因为夹件表面的漆层导致接地接触不良，不用现场打磨漆面就能保证接地电阻符合要求。绕组外侧的绑扎带没有均匀排布，而是对应夹件的拉紧位置做了加密，每道绑扎带的张力都做了差异化设置，靠近夹件拉紧点的位置张力稍大，中间段张力稍小，避免绑扎过紧勒伤绕组外层的绝缘纸，也不会因为绑扎过松导致绕组受电动力冲击时产生位移。
