高精度3毫升医用注射器结构设计

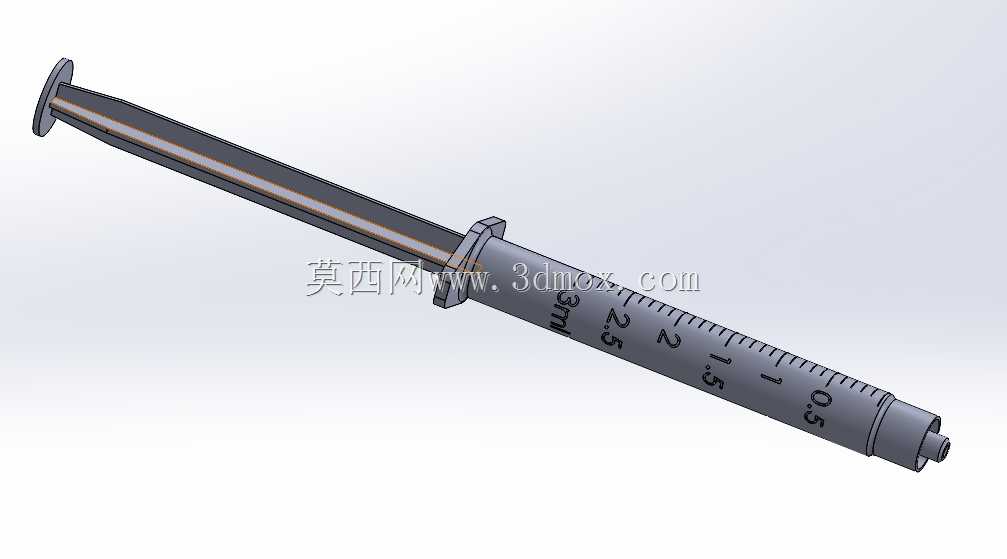

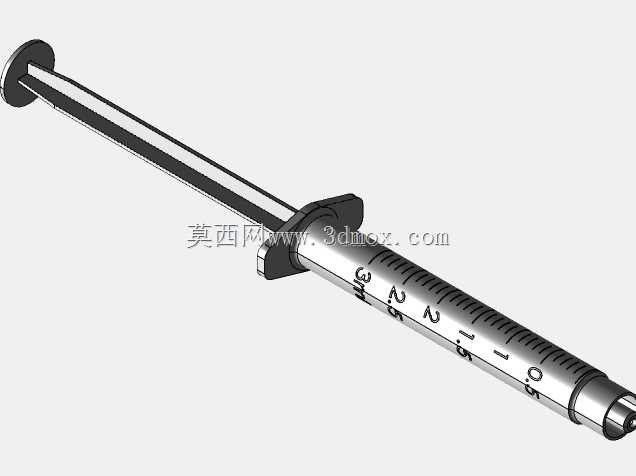

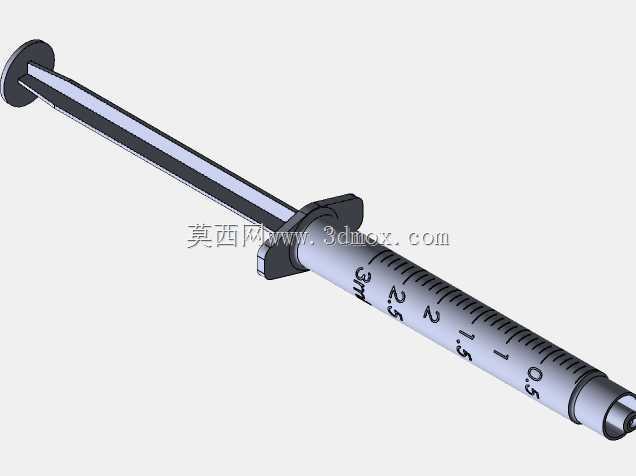

　　在临床诊疗、实验室液体定量移取、精密点胶作业等场景中，小容量注射器是实现微量液体精准输送的核心执行部件，3cc规格的产品因容量适配多数常规注射、取样需求，是各场景中应用频次最高的规格之一。从结构设计角度看，这款注射器的建模完全还原了实物的装配逻辑与细节特征，整体分为外套、芯杆、活塞、锥头四个核心组成部分，各部件的配合公差直接决定了产品的使用手感与密封性能。

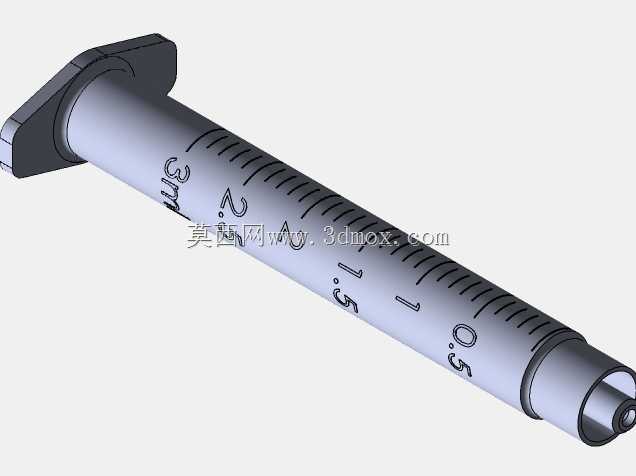

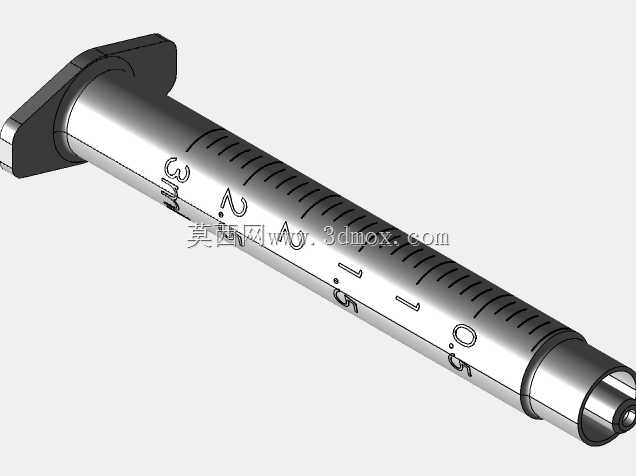

　　外套部分采用透明医用级高分子材料的等效结构设计，外壁的刻度标识从0.5ml到3ml按梯度分布，每0.5ml设置长刻度线与数值标识，每0.1ml设置短刻度线，刻度线的深度、宽度均按照实物的印刷/模刻比例还原，既保证视觉上的辨识度，也不会因刻度结构影响外套的结构强度。外套的内壁设计为高精度圆柱面，粗糙度要求控制在Ra0.8以下，保证与活塞配合时的滑动顺畅性，同时避免液体渗漏。外套前端的鲁尔锥头是核心连接部位，锥度严格遵循6%的医用鲁尔接头标准，能够适配通用规格的注射针头、移液针嘴等外接配件，锥头根部的加强筋结构做了圆弧过渡处理，避免装配或使用过程中出现应力断裂问题。

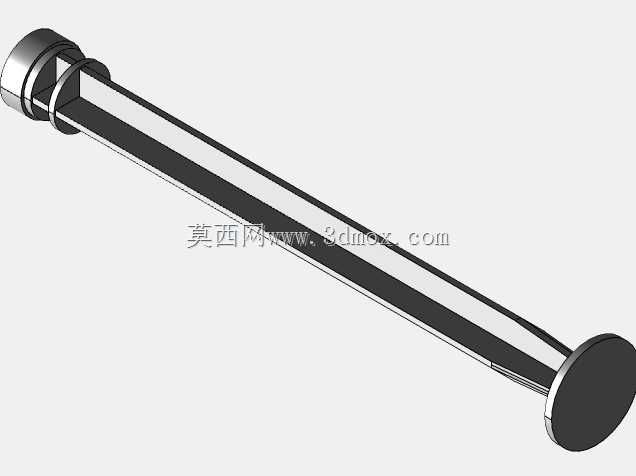

　　芯杆部分的设计兼顾了结构强度与操作便利性，尾部的推片采用带翻边的圆盘结构，直径略大于外套外径，推压时手指的受力面足够，不会出现滑脱问题；芯杆的杆身采用十字筋结构，在保证纵向推压强度的前提下，尽可能减少材料用量，同时降低芯杆与外套内壁的接触面积，减少滑动阻力。芯杆前端的活塞卡槽为环形凹槽结构，与橡胶活塞的内圈凸缘过盈配合，保证推拉过程中活塞不会与芯杆脱离，活塞的外径与外套内壁为间隙配合加橡胶压缩量设计，常温下静态密封压力可满足至少300kPa无渗漏，滑动时的推力控制在5N到20N之间，符合医用器械的操作力要求。

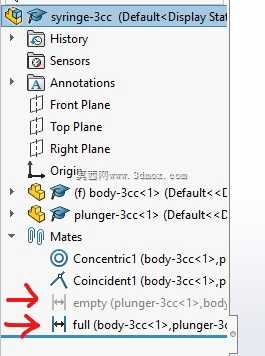

　　从安装边界与尺寸适配来看，这款3ml注射器的整体长度控制在85mm左右，外套外径约9mm，锥头部分的外径为4mm，能够适配常规的注射器固定卡座、自动注射泵的夹持位，在自动化给药设备、实验室自动移液工作站中使用时，不需要额外修改夹持结构即可直接装配。建模过程中对各部件的装配关系做了完整还原，芯杆的推拉行程与外套的有效长度完全匹配，当芯杆推到底部时，活塞前端面与外套锥头的内端面完全贴合，能够将外套内的残留液体量控制在0.05ml以下，满足小容量液体的定量输送精度要求。

　　在实际应用中，这类高精度的注射器模型既可以用于医用器械的结构改进设计，比如优化活塞密封结构、调整芯杆筋位来降低操作力，也可以用于自动化设备的虚拟装配调试，提前验证注射器在设备中的夹持、推拉动作是否存在干涉，还可以用于医用教学演示场景，直观展示注射器的内部结构与工作原理。设计时需要特别注意各部件的脱模斜度，外套的内壁脱模斜度控制在0.2°以内，避免影响活塞的滑动密封性，芯杆的十字筋脱模斜度控制在0.5°，既方便注塑生产脱模，也不会影响芯杆在外套中的同轴度。另外，外套尾部的卷边结构是受力关键部位，卷边的圆角半径做了1mm的过渡处理，当手指抵住卷边回抽芯杆时，不会出现割手的问题，同时卷边的厚度比外套壁厚增加0.5mm，避免回抽力过大时卷边出现开裂变形。
