3/8规格U型弯式电缆防护套管结构

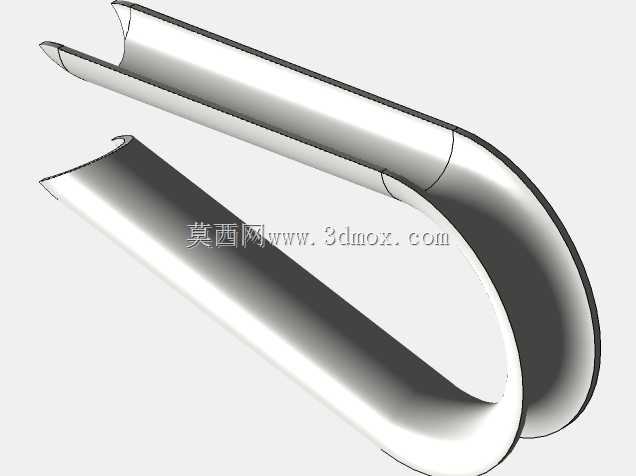

　　在工业设备布线、传感器配套安装、起重设备走线以及各类工装索具的线缆布设场景里，线缆的防护一直是结构设计阶段不能忽略的细节——尤其是设备活动关节处、走线存在弯折弧度的位置，裸露的电缆很容易因为反复弯折、与金属结构剐蹭、受外力挤压出现绝缘层破损，轻则信号传输中断，重则引发设备短路、安全回路失效等问题，这类弯式电缆套管就是针对这类场景设计的防护构件。这款套管适配3/8英寸规格的线缆穿设需求，整体采用U型大弧度弯折的结构形态，没有采用直角弯折的设计，核心是为了避免线缆穿设后在弯折位置出现过小的折弯半径，要知道常规工业控制电缆的允许最小弯曲半径通常是线缆外径的6-10倍，一旦折弯半径过小，线缆内部的铜芯很容易出现金属疲劳断股，屏蔽层也会因为反复弯折出现断裂，导致信号屏蔽失效，而大弧度的U型结构刚好能给穿入的线缆提供平滑的过渡支撑，让线缆在套管内部始终保持在允许的弯曲半径范围内，哪怕是设备运行过程中走线位置存在小幅往复摆动，套管也能把线缆的弯折形变约束在安全区间内。从结构细节来看，套管的两端都做了开口扩边的处理，没有留下尖锐的裁切毛边，这一点在实际安装中非常实用——穿线的时候不会刮破电缆的外绝缘层，后期维护抽拉线缆的时候也不会因为端口剐蹭磨损线缆表皮，很多现场安装出现的线缆绝缘层破损问题，恰恰就是防护件端口没有做钝边处理导致的。套管的整体壁厚控制在合理区间，既不会因为壁太薄导致防护强度不足，受外力挤压就出现形变卡滞内部线缆，

　　也不会因为壁过厚导致整体刚性太强，无法适配安装位置的小幅形变调整，同时光滑的内外壁设计也能降低穿线时的摩擦阻力，哪怕是带屏蔽层的粗线缆，也能比较顺畅地从一端穿入、另一端穿出，不需要额外涂抹润滑介质，能有效提升现场布线的施工效率。在实际应用中，这类套管除了给传感器配套的信号线缆做防护，也常用在起重设备的移动走线位置、工装夹具的活动关节布线处，比如起重设备的吊具位置，线缆需要随吊具升降、回转反复弯折，普通的直型套管没法适配弯折走线的需求，而这种U型弯结构的套管刚好能顺着走线的弯折弧度固定，把线缆完全包覆在管腔内部，隔绝外界的油污、金属碎屑、焊接飞溅物对线缆的侵蚀——很多车间现场的设备线缆损坏，并不是弯折疲劳导致的，而是长期接触切削液、

　　焊接飞溅烫蚀、金属碎屑堆积磨破绝缘层，全封闭的套管结构刚好能把这些外界影响因素隔绝在外。设计这类套管的时候，首先要明确适配的线缆外径，3/8英寸的规格对应的管腔内径要留出足够的穿线余量，不能刚好和线缆外径持平，通常要预留1-2mm的间隙，一方面是方便穿线操作，另一方面是多根细线同穿的时候也有足够的空间，不会出现管腔内部线缆挤塞的问题；其次是弯折段的曲率半径设计，要匹配对应规格线缆的最小允许弯曲半径，不能为了压缩安装空间刻意缩小弯弧半径，不然就失去了防护弯折疲劳的意义；另外两端的安装固定边界也要考虑周全，套管两端的直段长度要足够匹配常用的管夹固定尺寸，安装时可以通过标准管夹把套管两端固定在设备的结构支架上，

　　不会因为设备运行的震动出现套管移位、线缆外露的问题。从安装边界来看，这款U型套管的两个直段保持平行，安装时只需要在固定结构上预留对应间距的管夹安装位即可，不需要做复杂的适配结构，不管是新设备的布线设计，还是老设备的线缆防护改造，都能快速适配安装，不需要对原有走线结构做大幅度改动。很多工程师在做布线设计的时候，往往更关注线缆本身的选型、接线端子的可靠性，却忽略了线缆路径上的防护细节，导致设备投入运行后短时间内就出现线缆破损的故障，而这类针对性设计的弯式电缆套管，就是从细节处填补布线防护的短板，用简单可靠的结构，解决活动弯折位置线缆易损坏的共性问题，不需要复杂的维护结构，只要安装固定到位，就能在很长的设备运行周期里持续为内部线缆提供可靠的防护，减少因为线缆故障导致的设备停机维护成本。
