3/8规格钢丝绳夹紧固连接件结构设计

钢丝绳夹作为起重、吊装、索道牵引、船舶系固、电力架线等场景中常用的索具紧固部件，核心作用是将钢丝绳的尾端与工作段夹紧固定，形成可靠的绳套连接结构，避免钢丝绳受拉时出现滑移、松脱问题，是保障索具系统承载安全的关键连接件。本次设计的3/8英寸规格钢丝绳夹，适配对应公称直径的钢丝绳使用，广泛覆盖轻型起重吊装、户外缆风绳固定、小型吊具组装、货运车辆绳索捆扎、园林防护拉索固定等日常作业场景，能够在静载、中等频次动载的工作环境下提供稳定的夹紧力。

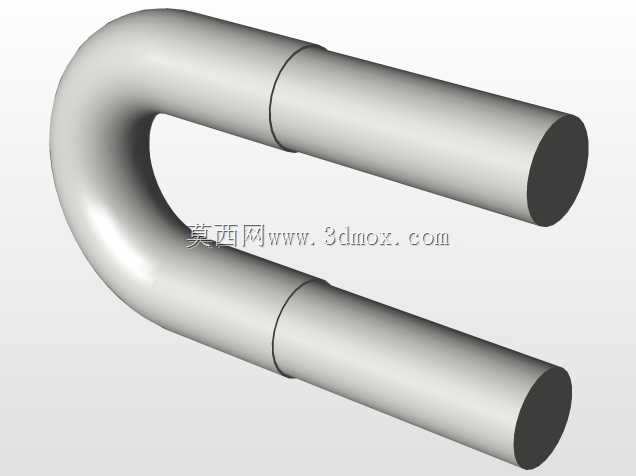

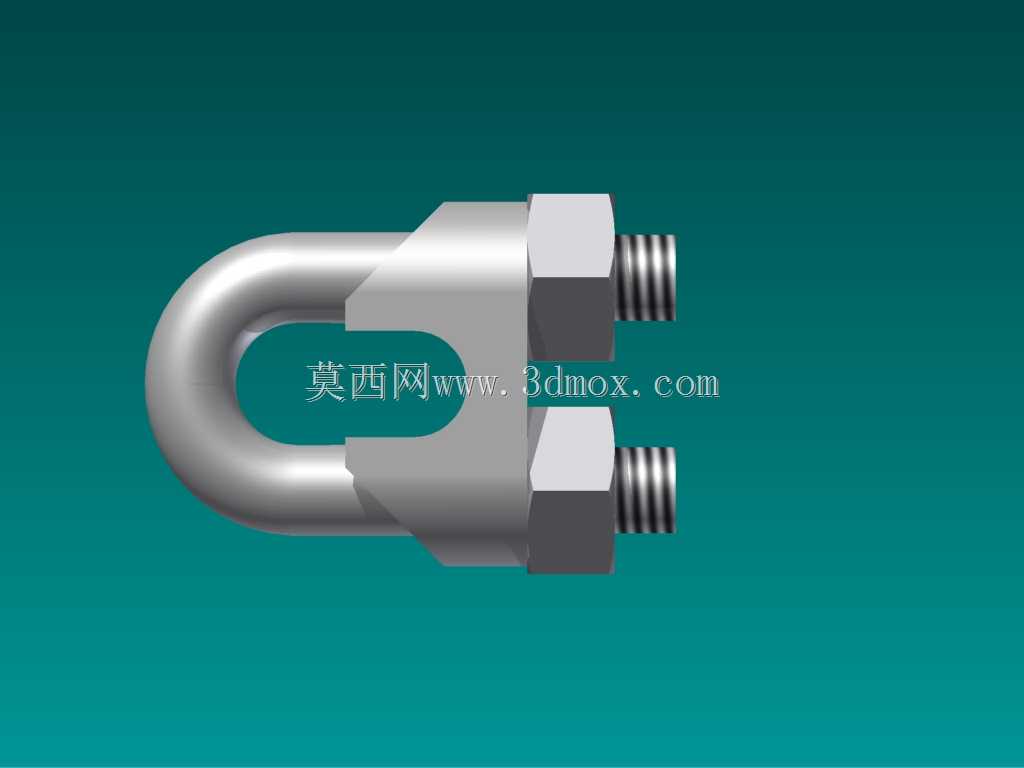

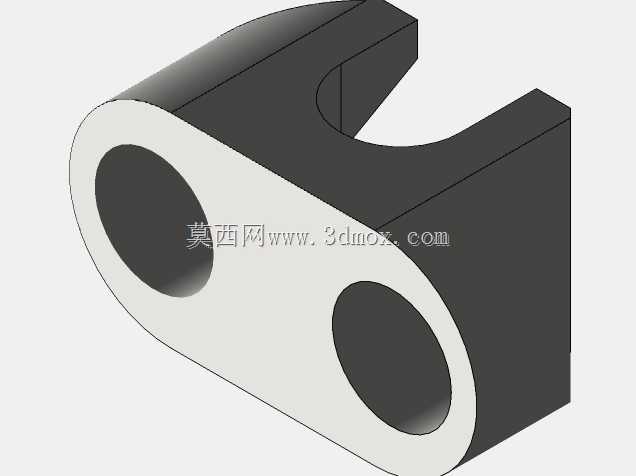

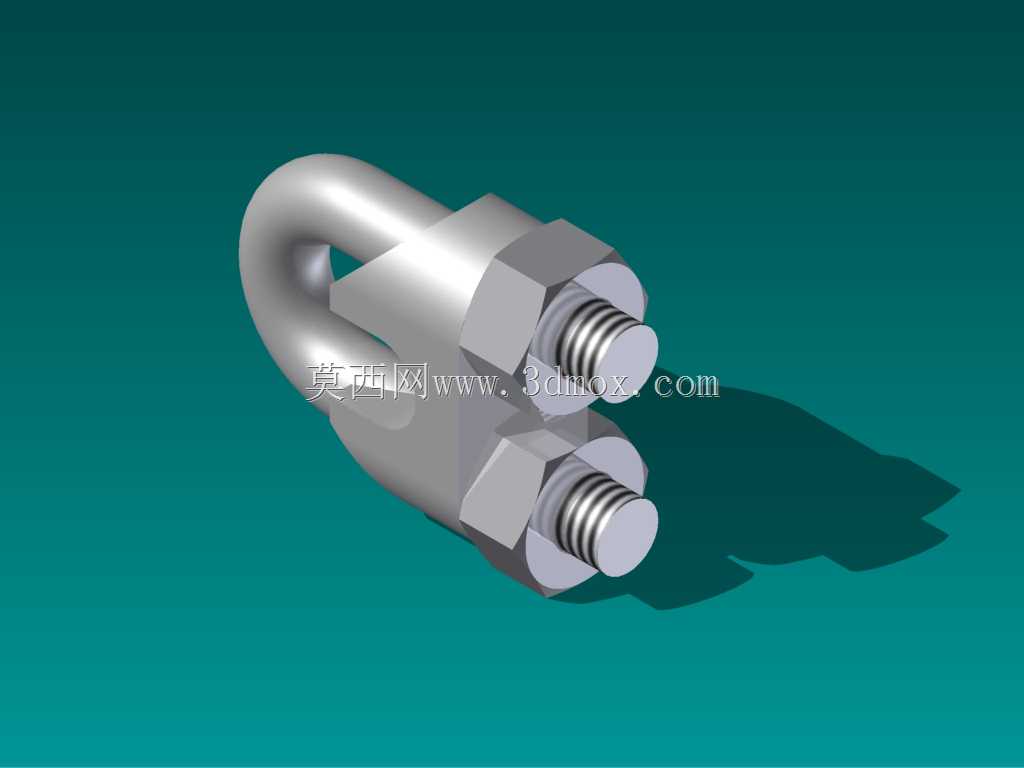

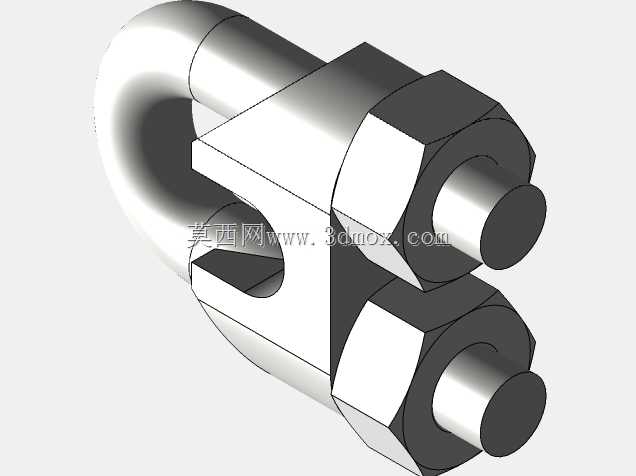

在功能特性设计上，该产品采用U形弯环配合双螺母压块的经典结构，U形弯环采用一体锻造成型工艺，圆弧过渡段完全贴合钢丝绳的外轮廓曲率，安装时不会对钢丝绳表面造成切割式损伤，同时能均匀分散夹紧位置的接触应力，避免钢丝绳局部应力集中出现断丝隐患。上方的压块设计有两道与钢丝绳弧度匹配的凹槽，安装时分别贴合主绳与尾绳的外圆面，配合两个六角锁紧螺母的压紧力，能够让钢丝绳被夹持段的受力均匀分布，不会出现单根钢丝过度受压变形的问题。双螺母的设计还具备防松性能，在受振动、载荷波动的工况下，能够降低螺母自行回转松脱的风险，提升连接的可靠性。

设计过程中重点考量了安装边界与尺寸适配性，U形弯环的开口尺寸严格匹配对应钢丝绳的双绳并排夹持需求，压块的宽度、螺母的对边尺寸均符合通用索具的安装操作空间要求，使用普通活动扳手、梅花扳手即可完成锁紧操作，无需特殊定制工具。安装时需注意将压块覆盖在钢丝绳的工作段一侧，U形螺栓扣在钢丝绳的尾段，相邻绳夹的间距保持在钢丝绳直径的6-8倍，最后一个绳夹距离绳尾的长度不小于150毫米，才能保证夹紧效果达到额定承载要求。产品整体采用金属材质，表面做防锈处理，能够适应户外潮湿、轻度腐蚀的工作环境，长期使用不会出现锈死、强度大幅下降的问题。在结构细节上，所有棱边都做了倒角处理，避免安装操作时划伤作业人员，螺纹段的长度预留足够的调节余量，能够适配不同公差范围的钢丝绳，保证压块能够被压紧到位，不会出现螺纹行程不足导致夹不紧的情况。
