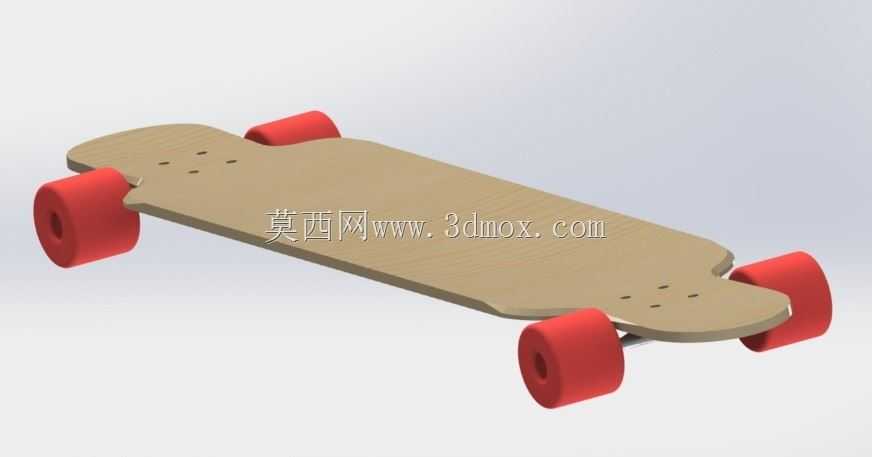

曲面结构长板滑板三维设计作品

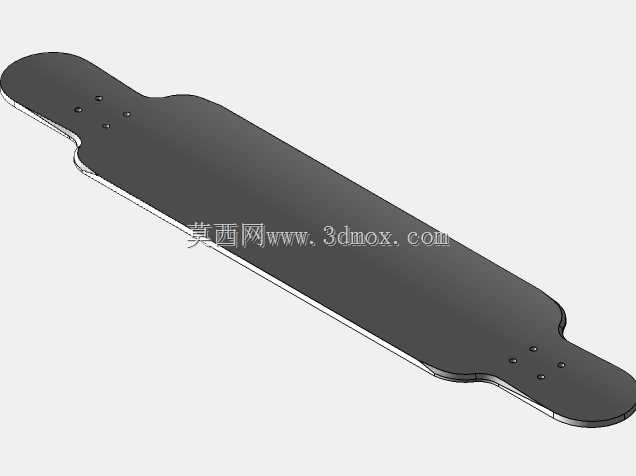

　　日常户外通勤、街头休闲滑行以及长板平花技巧练习场景中，长板滑板的结构合理性直接决定滑行体验与使用寿命，这套三维设计从实际使用的受力逻辑出发，完成了整套部件的参数化构建。整套滑板的核心承载部件为板面，设计时优先考虑滑行过程中的受力分布：脚位踩踏区域对应板面的前后两组安装孔位，孔位间距匹配主流桥钉的安装尺寸，安装边界预留足够的平面区域，避免支架安装后出现板面局部应力集中的问题。板面整体采用曲面过渡设计，板头板尾位置做了微翘处理，既满足平花动作中板头点板、板尾刹车的操作需求，也能在过坑洼路面时减少板面磕碰地面的概率；板身中部做了轻微的下沉弧度，滑行时脚位贴合板面弧度，长时间滑行不易出现脚部打滑的问题，同时下沉结构能降低整体重心，

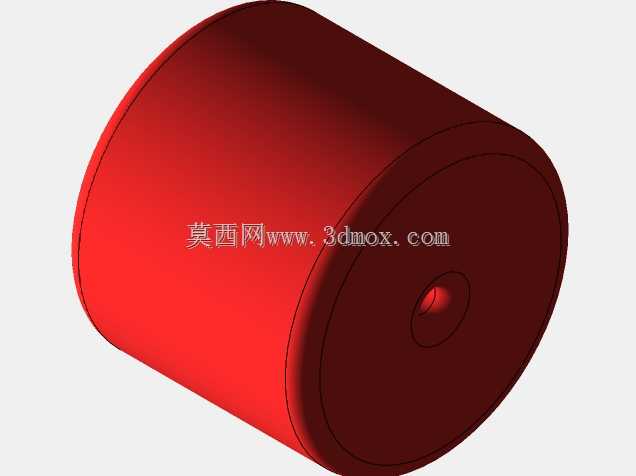

　　提升高速滑行时的稳定性。轮组部分采用大直径高弹性轮设计，轮体宽度适配常规长板支架的安装轴径，轮轴安装位预留标准轴承安装腔，可直接适配市面上通用的608系列滑板轴承，不需要额外做结构修改就能完成装配；轮体边缘做了圆角过渡，滑行过程中做转向动作时，轮缘不会剐蹭板面底部，避免出现卡轮导致的滑行失控问题。支架连接部分的安装孔位做了沉头设计，桥钉安装后钉头完全沉入板面内部，不会凸起硌脚，同时沉头结构能分散桥钉对板面的局部压力，减少反复受力后板面孔位开裂的风险。设计过程中用曲面工具完成板面的整体造型构建，先根据人体脚位的踩踏范围确定板面的基础轮廓，再通过曲率调整优化板身的弧度，确保板身各个位置的过渡曲面顺滑无突变，既减少加工时的曲面加工难度，

　　也能避免应力集中点的出现。尺寸设计上，板面总长度适配成年使用者的站距需求，板身宽度覆盖常规鞋码的踩踏范围，轮组突出板面的宽度控制在合理区间，既保证转向时的倾斜角度足够，也不会因为轮距过宽导致滑行时脚部蹭轮。整套模型的各个部件都保留了完整的装配约束关系，支架与板面的安装面完全贴合，轮组与支架轴的配合间隙符合实际装配公差，转动副的位置预留了足够的活动空间，模拟转向动作时不会出现部件干涉。从实际使用场景出发，这套结构既可以满足日常短途代步的平稳性需求，也能支撑基础平花动作的受力要求，板面的曲面弧度经过反复调整，在保证结构强度的前提下尽可能减轻板身自重，提升滑行时的操控灵活性。轮体的材质模拟高弹性聚氨酯材料的特性，

　　安装位置的同轴度公差控制在合理范围，高速滑行时不会出现轮体偏摆导致的震动问题。板面的边缘做了圆弧倒角处理，没有尖锐棱角，搬运或者滑行失误时不会造成磕碰划伤，同时倒角结构也能提升板边的抗冲击能力，摔倒磕碰时板边不容易出现崩裂。
