小型混凝土搅拌运输车结构设计

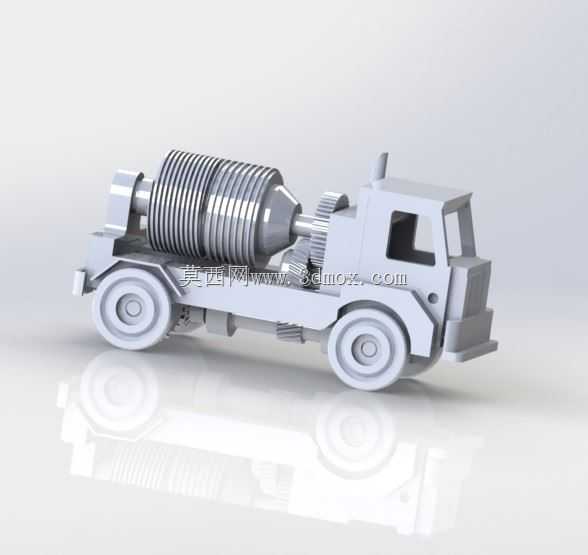

　　在商混短途转运、乡镇自建房施工、狭小场地混凝土作业场景中，常规大型搅拌车往往受限于转弯半径、道路宽度无法进场，这类轻量化小型搅拌运输车的结构设计，恰好填补了窄域作业的设备空白。从结构布局来看，该模型还原了搅拌车核心的动力传递路径：底盘车架作为承载基体，前部设置驾驶室结构预留驾乘空间，中后部承载倾斜布置的搅拌筒体，筒体通过前后端的支撑滚轮与车架连接，动力从底盘取力后经齿轮传动机构传递至筒体，驱动筒体持续低速转动，避免筒内混凝土在运输过程中发生离析、凝固。设计过程中优先考虑了作业场景的通过性需求，整车轴距、轮距参数按照窄幅乡村道路、厂区内部通道的通行边界设定，整车宽度控制在小型货运车辆的通行尺寸范围内，最小转弯半径适配无拓宽的乡村弯道，

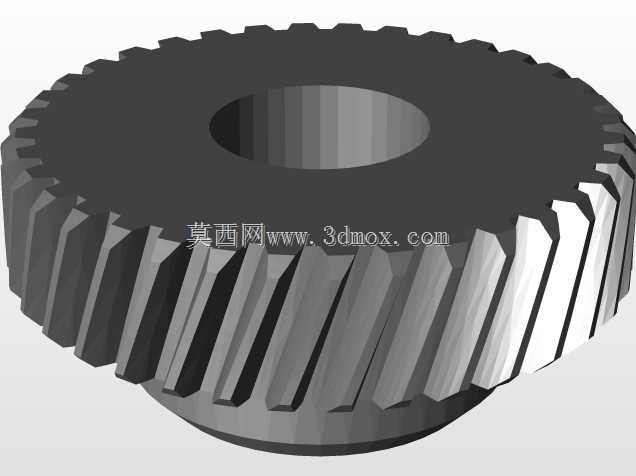

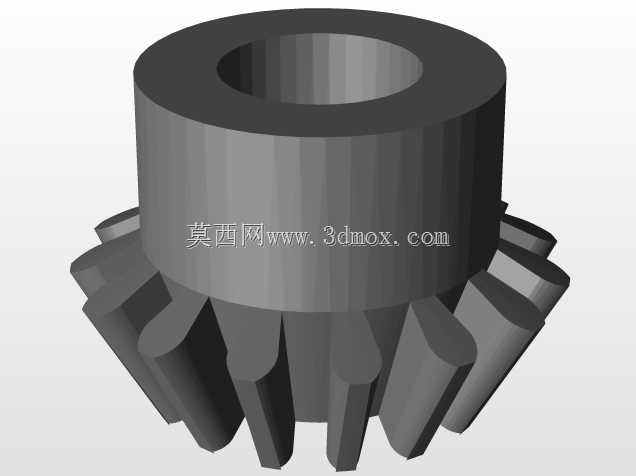

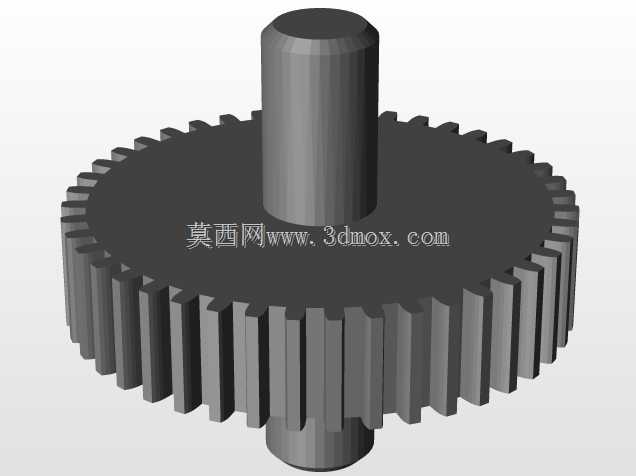

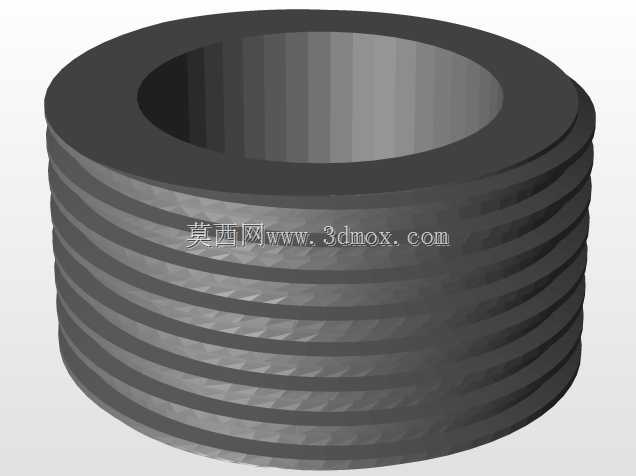

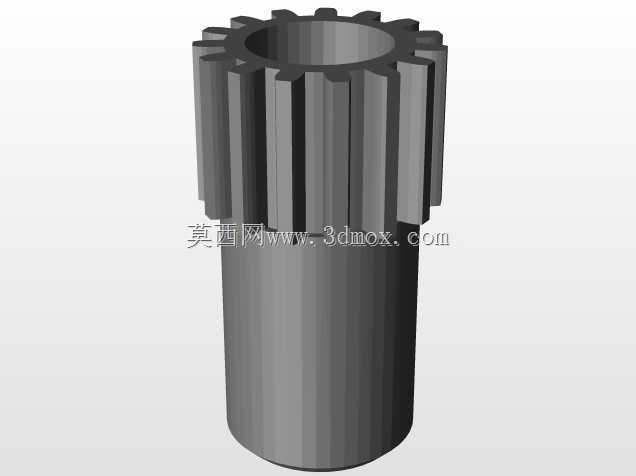

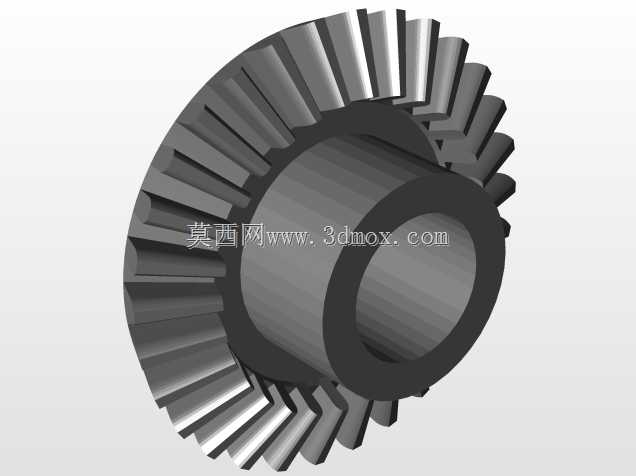

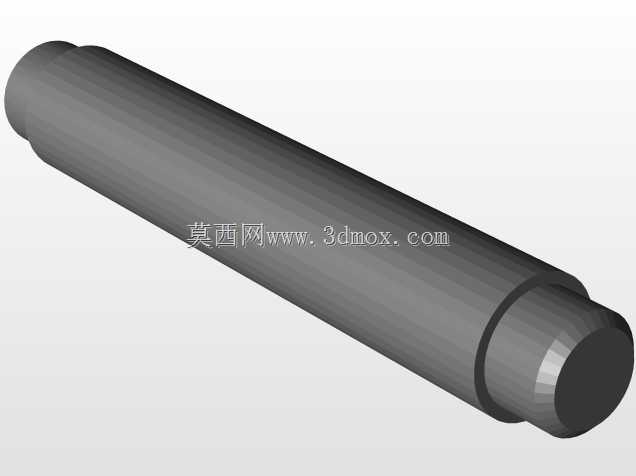

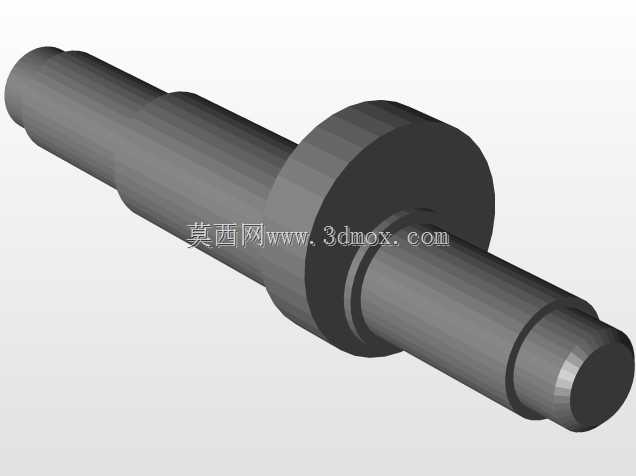

　　能够直接驶入施工楼栋旁的卸料点位，省去二次倒运混凝土的工序。搅拌筒体的螺旋叶片导程设计兼顾了进料、搅拌、卸料三个工况的需求：进料状态下筒体正向转动，叶片导程引导混凝土快速进入筒体内部；运输过程中筒体保持1-3r/min的低速转动，叶片带起混凝土形成持续翻动的状态，保证骨料、水泥浆、外加剂的混合均匀度，避免大粒径骨料沉降造成的混凝土和易性下降；卸料时筒体反向转动，螺旋叶片沿导程将筒内混凝土匀速推出，卸料速度可通过筒体转速调节，适配不同施工节奏的卸料需求。传动系统的齿轮布局做了紧凑化处理，将减速齿轮组集成在筒体前端的动力输入位置，减少额外的传动支架占用空间，同时齿轮啮合的传动形式相比皮带传动，更能适应工地多粉尘、颠簸的作业环境，

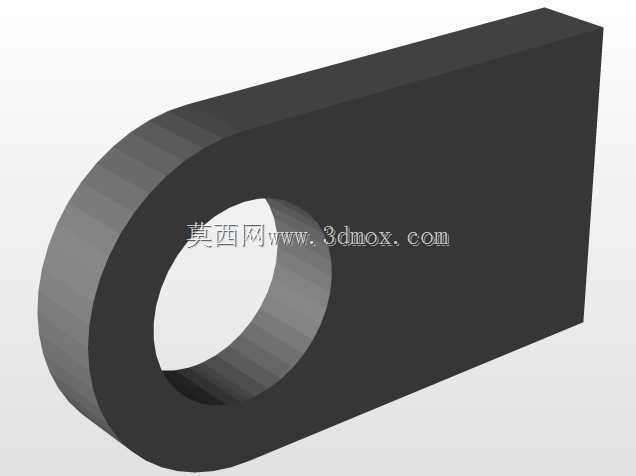

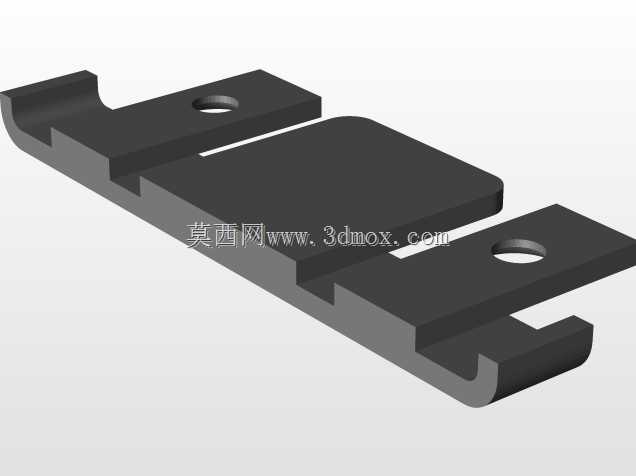

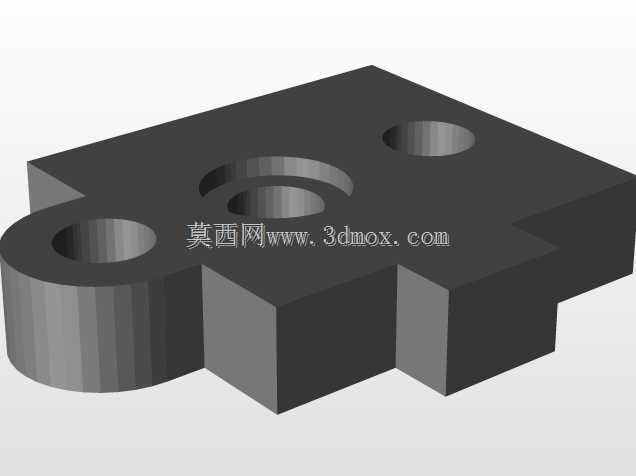

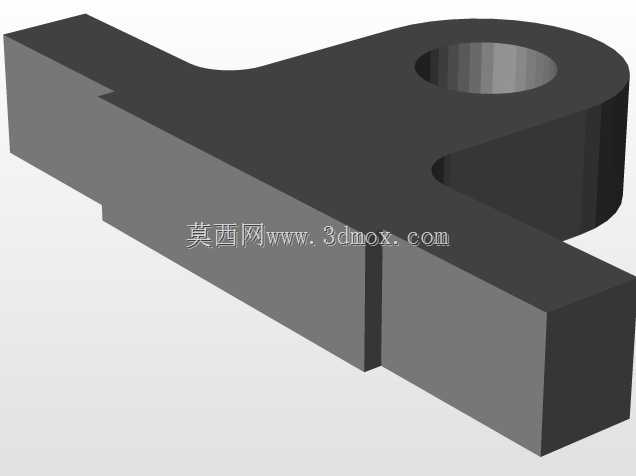

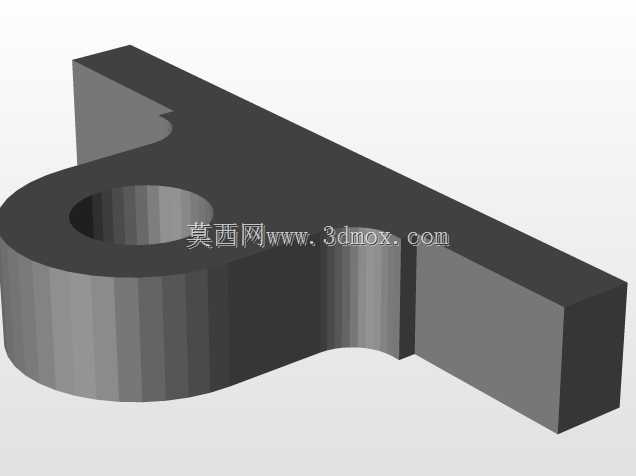

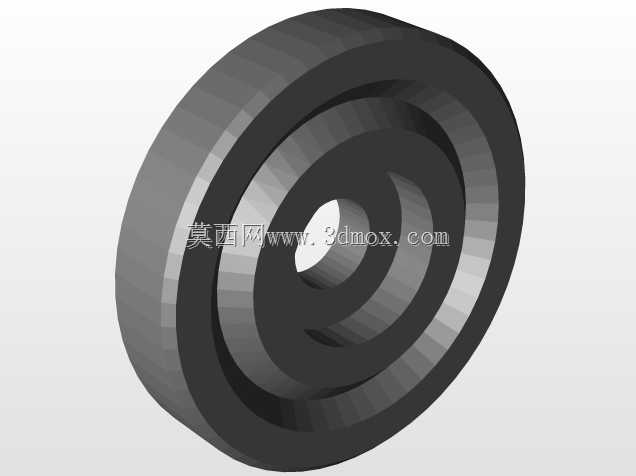

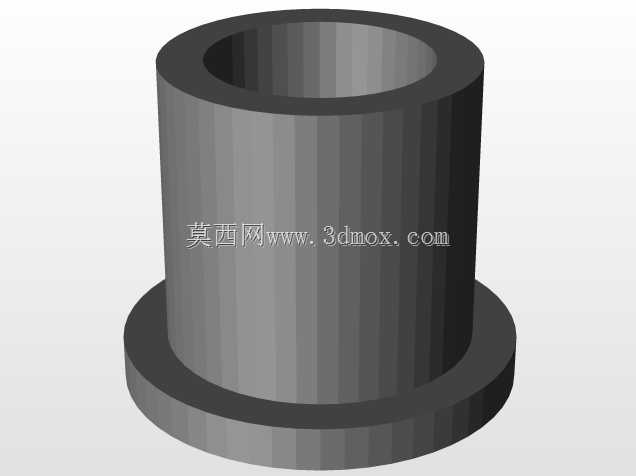

　　传动扭矩冗余量满足满载混凝土工况下的启动、转动需求，避免重载下传动打滑、筒体卡滞的问题。底盘部分的车轮、悬架结构参考了轻型货运车辆的承载参数，单轮载荷按照满载混凝土加筒体自重的工况做了载荷分配，前后轴荷比控制在合理区间，保证行驶过程中的转向稳定性，避免头重脚轻引发行驶安全隐患。车架与搅拌筒的连接支座做了加强结构设计，支座位置与车架纵梁直接连接，将搅拌筒的载荷直接传递至车架主承载结构，避免副梁局部应力集中造成的车架开裂问题，支撑滚轮的轮面采用耐磨材质设计，与筒体滚道的接触弧度完全匹配，减少筒体转动过程中的跳动、异响，延长支撑部件的使用寿命。驾驶室的结构预留了仪表、操控装置的安装空间，侧面设置观察窗可直接观察搅拌筒的转动状态，

　　操控杆件的布置位置符合驾乘人员的操作习惯，卸料操作手柄设置在车辆尾部的可视位置，操作人员可在卸料点直接观察卸料状态同时调节筒体转速、转向，无需反复往返驾驶室与卸料点之间。整车的外形轮廓做了圆角过渡处理，减少工地狭窄路段通行时的刮蹭风险，筒体外部的清洁结构预留了安装位置，可在卸料完成后快速冲洗筒体表面残留的混凝土，避免混凝土凝固后增加整车自重、腐蚀筒体漆面。这类小型搅拌车的结构设计，核心是在有限的整车尺寸内，平衡搅拌容积、通过性、传动可靠性三者的关系，既不能为了追求容积过度加大筒体尺寸造成整车重心过高、通过性下降，也不能为了压缩尺寸牺牲搅拌容积导致转运效率过低，建模过程中对每个部件的安装边界都做了干涉检查，保证转动部件与固定部件之间留有足够的安全间隙，即使在车辆颠簸、筒体小幅窜动的工况下，也不会发生部件碰撞、磨损的问题。
