博世AA10VSO轴向柱塞液压泵结构

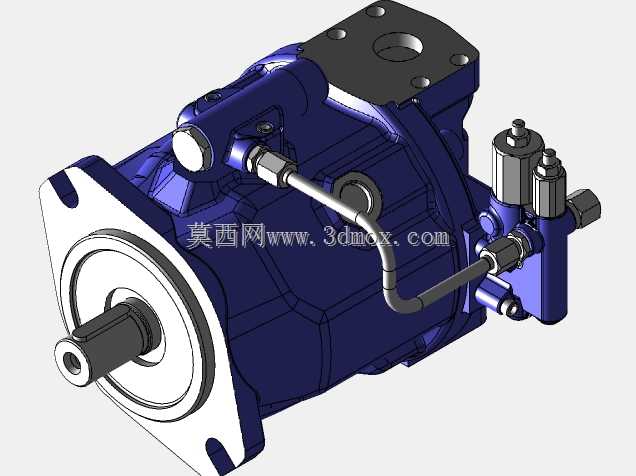

　　在液压系统的动力源选型环节，轴向柱塞泵始终是中高压工况下的核心备选元件，这款博世AA10VSO轴向柱塞泵的三维结构，还原了斜盘式轴向柱塞泵的典型布局，可直接用于液压站集成、工程机械液压系统改造、工业设备液压回路搭建的前期布局校核工作。从实际应用场景来看，这类轴向柱塞泵常配套在挖掘机主液压回路、注塑机锁模与射胶动力单元、大型机床液压夹紧系统、冶金设备的压下机构动力源中，能够在持续高压工况下输出稳定的压力油，相比齿轮泵、叶片泵，其额定工作压力更高，容积效率更稳定，适合负载波动较大的连续作业场景。

　　从功能特性来看，该泵采用斜盘式变量结构，集成的控制阀组可实现排量的实时调节，能够根据系统负载变化自动调整输出流量，减少溢流损失，降低系统发热。泵体的进出油口采用法兰式安装结构，油口的密封面设计符合液压元件通用安装规范，可直接对接标准液压管路，无需额外加工过渡接头。外露的控制油管路采用硬管加管接头的布局，既保证了控制油压力传递的稳定性，也预留了足够的安装操作空间，避免管路与周边安装结构产生干涉。

　　设计思路上，该结构在建模阶段重点校准了安装支架的导向直径与端口孔位尺寸，保证泵体安装到设备法兰面时，输入轴的同轴度公差符合液压泵安装要求，避免因轴系不同心导致的轴承过早磨损、轴封漏油问题。输入轴采用渐开线花键结构，能够传递更大的扭矩，适配不同功率等级的电机或内燃机动力输入，轴端的密封结构采用双唇口油封设计，可有效防止泵内液压油外泄，同时阻挡外部粉尘、水汽进入泵体内部，延长元件使用寿命。泵体的壳体采用高强度铸铁结构的建模还原，壳体表面的加强筋布局既保证了高压工况下的壳体强度，也兼顾了铸造工艺的可行性，避免出现壁厚突变导致的铸造缺陷。

　　从安装边界尺寸来看，该泵的安装法兰止口尺寸、输入轴伸出长度、油口中心高、控制阀组的外伸尺寸都做了精准还原，在做液压站三维布局时，可直接导入该模型进行管路排布、电机与泵的同轴度校核、油箱顶盖安装孔位的匹配设计，无需反复测量实物尺寸。泵体的整体外形轮廓做了比例缩放校准，保证各部件的相对位置准确，虽然轴的部分细节与原厂实物存在微小尺寸差异，但核心安装尺寸、接口位置、整体外轮廓的精度完全满足前期方案设计、布局干涉检查的使用需求，不会影响整体液压系统的方案评审与安装模拟。在实际建模选型过程中，这类经过尺寸校准的液压泵模型，能够大幅减少设计人员的重复建模工作量，避免因模型尺寸偏差导致的后期安装干涉问题，尤其在多元件集成的液压站设计中，精准的元件模型是保证布局合理性的基础。
