外啮合齿轮式机油泵三维结构设计

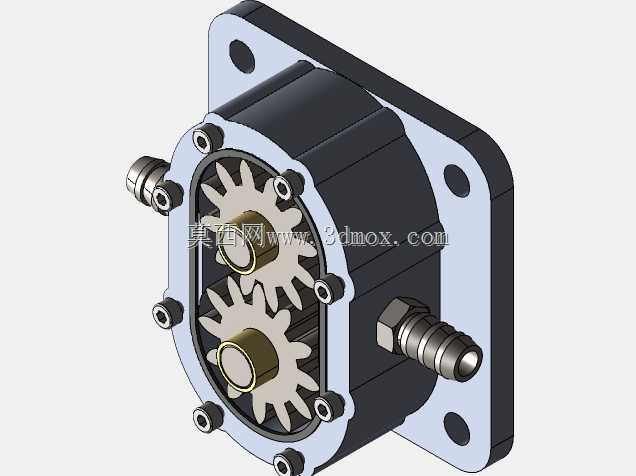

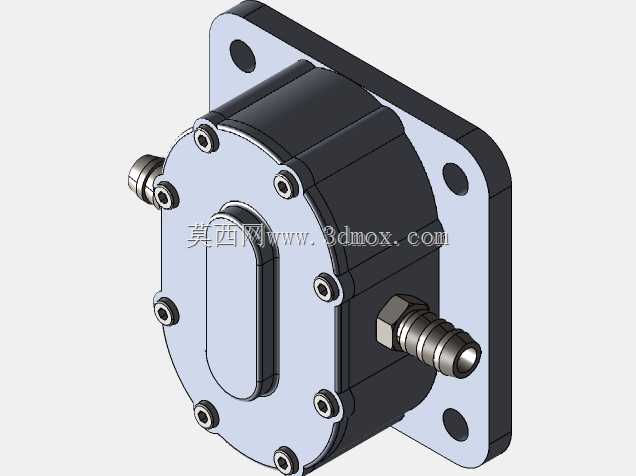

　　接头的密封面采用锥面密封结构，无需额外加装密封垫即可实现可靠密封，降低了装配时的零件数量。泵体内部的一对渐开线直齿圆柱齿轮是核心工作部件，两个齿轮的参数完全一致，主动齿轮通过轴伸端连接外部动力，从动齿轮通过滑动轴承支撑在泵体内部，齿轮与泵体腔体内壁的径向间隙、齿轮端面与泵盖之间的轴向间隙都控制在极小的公差范围内，这一间隙设计直接决定了泵的容积效率，间隙过大会导致内部泄漏量增加，输出压力达不到设计要求，间隙过小则会在齿轮运转时出现卡滞、磨损加剧的问题。泵盖与泵体之间通过六个内六角圆柱头螺栓连接，螺栓沿齿轮腔的周边均匀布置，拧紧时可以保证泵盖与泵体结合面的压力均匀分布，避免出现局部间隙过大导致的泄漏。齿轮轴的支撑部位采用自带的轴套结构，这款外啮合齿轮油泵的结构设计，核心围绕低压流体输送工况的可靠性展开，在小型润滑系统、低压液压回路、小型动力单元的供油场景中应用十分广泛，常见于小型内燃机润滑回路、机床主轴润滑系统、小型液压站的补油单元，负责为摩擦副提供持续的压力润滑油，或是为低压液压执行元件输送工作介质。从结构布局来看，泵体采用方形法兰安装面设计，安装面上预留四个对称布置的通孔，可直接通过螺栓固定在设备的安装基座或者发动机缸体的对应接口上，安装法兰的厚度经过校核，能够承受泵工作时的管路振动与压力脉动，避免长期运行后连接螺栓出现松动。进出油口采用外螺纹铰接式接头设计，接头位置布置在泵体的侧端面，两个接口呈对角分布，既可以适配硬管连接也可以搭配高压软管安装，

　　输送的润滑油可以直接进入支撑间隙实现自润滑，无需额外加装润滑装置，简化了泵的整体结构，也降低了日常维护的需求。在设计思路上，这款泵没有采用复杂的变量结构，完全依靠固定排量的外啮合齿轮结构实现流体输送，这种结构的优势在于加工工艺性好，齿轮、泵体、泵盖都可以通过常规的铣削、滚齿、磨削工艺完成加工，制造成本较低，同时抗污染能力强，对于油液中的微小杂质敏感度远低于叶片泵、柱塞泵，适合在工况相对恶劣、油液过滤精度不高的场景下使用。从安装边界来看，泵体的整体轮廓为方形带法兰结构，轴向尺寸紧凑，安装时不需要预留太大的轴向空间，法兰安装孔的位置度公差要求控制在0.1mm以内，可以保证安装时齿轮轴与驱动轴的同轴度，避免出现偏载导致的轴套异常磨损。

　　进出油口的螺纹规格采用通用的管螺纹标准，用户在选型配管时不需要单独定制接头，可以直接采购标准液压管件完成装配。泵的内部流道设计尽量减少了直角转弯结构，从进油口到齿轮啮合腔的流道截面逐渐变化，可以降低油液进入泵腔时的阻力，减少吸油真空度，避免出现吸空、气蚀的问题，出油口的流道则设计成逐渐扩压的结构，可以降低齿轮啮合压油时的压力脉动，减少输出油路的振动与噪声。在实际使用中，这款泵的额定工作压力适配低压润滑系统的需求，转速范围覆盖常用的电机与内燃机输出转速区间，不需要额外加装减速机构即可直接驱动。齿轮的齿宽经过匹配设计，在保证输出流量满足工况需求的前提下，尽量减小了齿轮的轴向尺寸，从而缩短了整个泵的轴向长度，让整体结构更加紧凑。

　　泵体的材质选用常用的压铸铝合金或者灰铸铁材质，铝合金材质重量轻，适合对重量有要求的移动设备场景，灰铸铁材质的减振性能更好，适合固定安装的工业设备场景，两种材质的泵体内部腔道都可以通过精加工达到要求的尺寸精度与表面粗糙度，减少油液流动时的阻力。端盖与泵体的结合面采用精密磨削加工，表面粗糙度达到Ra1.6以下，装配时只需要涂覆少量密封胶即可实现无泄漏连接，不需要加装纸质密封垫，避免了密封垫被压力油冲蚀破损导致的泄漏问题。齿轮轴与泵盖之间的密封采用骨架油封结构，油封的安装槽设计在泵盖的轴孔位置，可以有效防止泵体内的油液顺着轴伸端泄漏到外部，油封的材质选用耐油丁腈橡胶，可以长期在油液浸泡环境下保持弹性，密封寿命满足设备的长期运行需求。
