谷物输送用螺旋式谷物泵结构设计

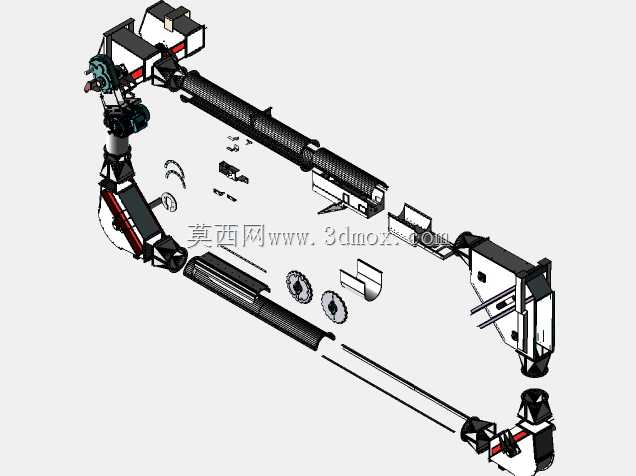

　　同时驱动端的密封结构采用多层迷宫式密封加毛毡防尘组合，能阻挡谷物粉尘进入轴承腔，延长轴承维护周期，适合粮库、加工厂这类粉尘浓度较高的作业环境。筒身采用分段式法兰连接结构，每段筒身长度控制在1.2米以内，既方便根据实际输送距离拼接调整长度，也能在出现叶片磨损、筒壁残留的时候快速拆解清理，筒身内壁做了2mm厚度的耐磨衬板嵌装设计，衬板采用可更换结构，不用整体更换筒身就能解决长期输送带来的磨损问题，降低后期运维成本。进料端设置了可调节开度的插板门结构，能根据下游设备的处理能力调整进料量，避免进料过多导致螺旋轴过载卡停，插板门的侧边设置了防尘挡边，能减少进料时的粉尘外溢。出料端采用可旋转的弯头结构，能360度调整出料方向，这套谷物泵的三维结构设计，核心面向散粮收储、粮油加工、农牧养殖场景里的颗粒状谷物短距离转运、上料、仓内倒料作业，区别于常规流体输送泵，它针对小麦、玉米、水稻、大豆等粒径3-12mm的散粒体物料做了专属结构适配，避免输送过程中出现籽粒破碎、卡滞、残留的问题。从拆解的三维结构能看到，整机采用卧式长筒输送布局，核心输送单元是变螺距螺旋叶片轴，进料端螺距更大，能快速抓取料斗内堆积的谷物，避免进料口搭桥堵料，中段采用等螺距结构保证输送稳定性，出料端螺距小幅收窄，能给物料建立一定推送压力，避免出料口落料不畅、物料回涌。两端的驱动端采用侧装式减速电机直连结构，没有额外的皮带传动环节，能减少传动损耗，

　　适配不同位置的接料设备，不用挪动整机位置就能完成多点位上料作业。从安装边界来看，整机的卧式安装底座采用型钢焊接结构，底座上预留了长条形安装孔，能适配不同地面基础的固定需求，安装时需要保证螺旋轴的同轴度误差控制在0.5mm/m以内，避免运转时出现叶片刮蹭筒壁、异常振动的问题；整机的进料口中心高度设计为450mm，能适配常规的地面料坑、移动料斗的出料高度，不需要额外做抬高基础，出料口的中心高度根据输送长度不同在800-1200mm区间，能直接对接斗式提升机进料口、加工设备进料仓、散粮车进料口等常见接料点位。设计过程中针对谷物输送的特性做了多处细节优化：螺旋叶片的边缘做了R3的圆角处理，没有尖锐棱角，能减少输送过程中对谷物籽粒的剪切破损，

　　降低粮食输送损耗；叶片和筒壁之间的间隙控制在5-8mm，既不会因为间隙过大导致输送效率下降、残留增多，也不会因为间隙过小出现加工装配误差导致的刮蹭问题；两端的轴承座采用外置式设计，和物料输送腔完全隔离，即使密封出现轻微磨损漏料，也不会直接进入轴承滚动体位置，同时外置轴承座方便日常注油维护，不用拆解筒身就能完成轴承润滑作业。在实际应用场景里，这类谷物泵既可以固定安装在粮库的输送线上，作为仓顶进料、仓底出料的核心输送单元，也可以加装行走轮做成移动机型，用于晒场收粮、农户散粮转运、饲料加工厂配料上料等灵活作业场景，输送效率根据螺旋直径不同覆盖10-50吨/小时的区间，能匹配不同规模的作业需求。结构上还考虑了过载保护的设计空间，

　　驱动端的连接法兰处预留了安全销安装位，当进料过多混入硬质异物导致螺旋轴卡滞时，安全销会先被剪断，切断动力传递，避免电机过载烧毁、叶片变形损坏，故障排除后更换安全销就能快速恢复作业，降低故障停机的维修成本。整套结构没有复杂的特殊定制零件，大部分零部件都采用通用标准件，加工制造难度低，普通的机械加工厂就能完成生产制造，装配过程不需要专用工装，按照装配流程依次完成轴承座预装、螺旋轴装入筒身、法兰对接、驱动单元安装、密封件调整就能完成整机组装，装配完成后手动盘车应无卡滞、无异常摩擦声响，空载试运转时振动速度有效值不超过4.5mm/s，空载电流不超过电机额定电流的30%，负载运转时轴承温升不超过40℃，就能满足长期稳定作业的要求。
