FPL204方形法兰带座轴承三维设计

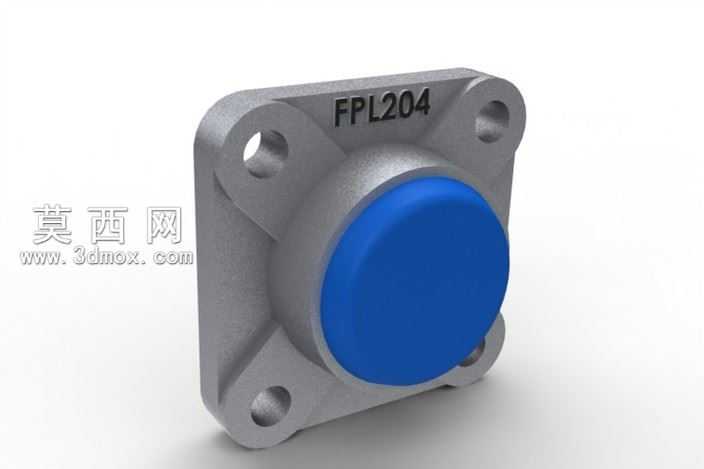

本作品为FPL204型号方形法兰带座轴承的三维建模设计，整体采用参数化建模思路完成，先对轴承座的核心功能结构进行拆解规划，将整体分为方形法兰安装基座、轴承承载腔体、端盖防护结构三个核心模块逐一构建。建模过程中首先绘制方形法兰的基准草图，精准定位四个安装通孔的中心距与孔径参数，对法兰边角做合理的圆角过渡处理，避免应力集中问题，同时在法兰平面上蚀刻型号标识字符，还原实物的标识细节。轴承承载腔体部分采用回转体建模逻辑，保证腔体与内置轴承的配合公差符合行业通用标准，腔体与法兰基座的衔接处做加强筋结构优化，提升整体结构的刚性与承载能力。前端的蓝色防护端盖采用弹性卡扣式结构设计，建模时还原了端盖与腔体的配合间隙，既保证端盖的安装便捷性，也能实现对轴承内部的防尘防护效果。材质渲染阶段，轴承座主体采用铸铝质感的哑光金属材质，调整材质的粗糙度与金属度参数，还原铸铝件表面细微的颗粒质感，安装孔内壁做轻微的高光处理体现机加工的工艺特征；前端防护端盖采用亮蓝色工程塑料材质，适当调整材质的反光度与透明度，区分金属基座与塑料端盖的材质差异，提升整体模型的视觉层次感。渲染时采用柔和的侧方主光源搭配顶部补光，突出轴承座的结构轮廓与材质细节，阴影部分做柔化处理，让整体呈现效果更贴近工业产品实物的展示效果。整个模型的结构完全参照实物的尺寸比例构建，各部件的装配关系清晰，既可以作为机械设计教学的演示案例，也能用于自动化设备、输送线等相关设备的设计装配参考，模型细节完整，结构逻辑清晰，能够直观展现方形法兰带座轴承的结构特征与装配关系。
