菱形法兰带座外球面轴承结构设计

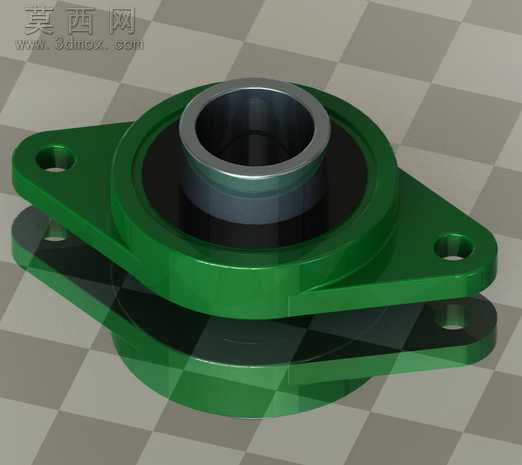

本作品为菱形法兰式带座外球面轴承三维建模成果，建模过程严格遵循机械零部件通用设计规范，以工业实际应用的标准件尺寸参数为基准完成全参数化构建。建模阶段首先完成轴承座主体的轮廓绘制，以菱形安装法兰为基础特征，精准定位两侧对称的安装通孔位置，保证孔位中心距、孔径公差符合行业安装标准，法兰与轴承容纳腔的过渡区域采用平滑圆角处理，既消除应力集中隐患，也提升整体结构的力学性能。轴承部分采用分层建模逻辑，依次构建外圈、内圈、滚动体、密封结构四个核心部分，内圈的通孔设计适配常规传动轴的安装尺寸，外圈与轴承座腔体采用过盈配合的尺寸设定，还原真实装配的紧固效果。渲染环节针对不同部件匹配对应材质属性，轴承座外壳赋予哑光绿色工业烤漆材质，调整材质的粗糙度、反光度参数还原铸件喷塑的真实质感，轴承内外圈赋予高抛光金属材质，模拟轴承钢的高硬度金属光泽，密封胶圈赋予黑色哑光橡胶材质，还原橡胶密封件的弹性质感，场景采用棋盘格地面搭配柔和环境光，多角度呈现部件的结构细节与装配关系。结构设计上充分考虑实际使用需求，菱形法兰的两个安装耳可通过螺栓直接固定在设备安装面，相比圆形法兰占用安装空间更小，适配紧凑安装场景，外球面轴承的自调心结构可补偿一定范围内的轴安装角度偏差，内置的密封结构可阻挡外界粉尘、水汽进入轴承内部，延长部件的使用寿命，整体模型的装配关系完全还原实物的装配逻辑，各部件无干涉、无错位，可直接用于装配模拟、工程出图、运动仿真等后续设计环节，为输送设备、食品机械、医疗设备等领域的传动系统设计提供精准的标准件参考。
