立式剖分式轴承座装配结构三维设计

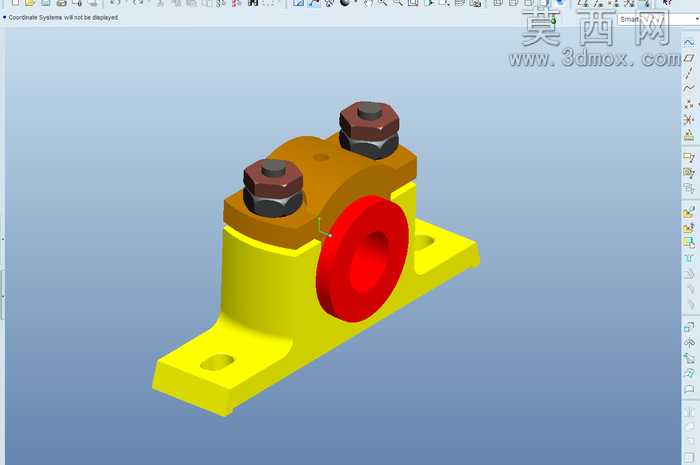

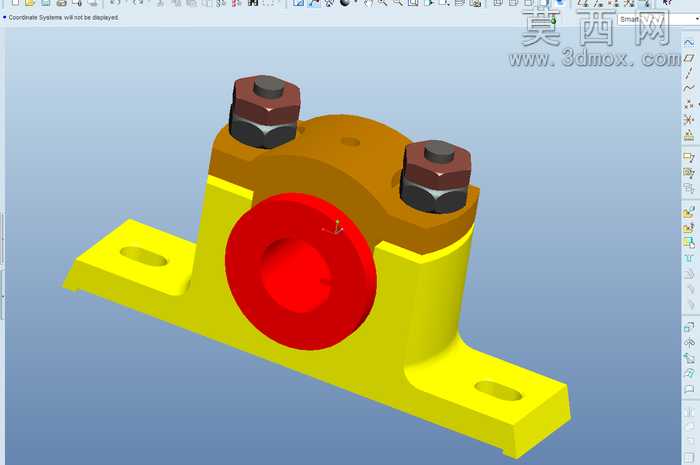

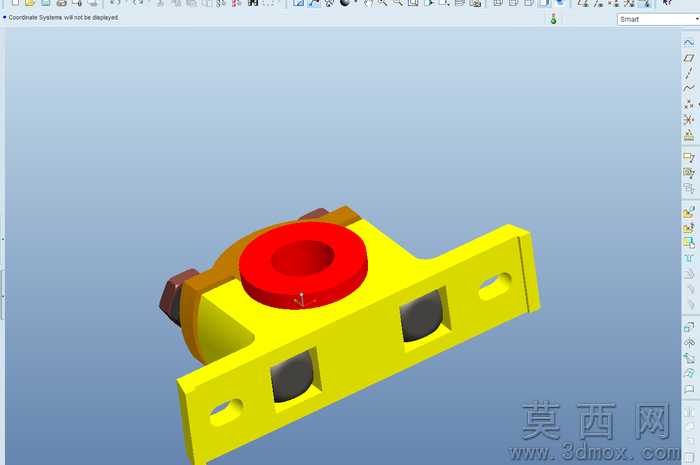

本作品为立式剖分式轴承座的三维装配模型，整体采用参数化建模方式完成，各部件尺寸遵循通用机械设计规范，可直接用于教学演示、结构选型参考或二次设计修改。模型整体分为底座、上盖、轴承衬套、锁紧螺栓四个核心部分，建模过程中先完成底座的轮廓绘制，通过拉伸、切除命令生成带安装孔的L型支撑底座，底座底部的两个长圆形安装孔用于适配不同安装间距的固定需求，安装面做了平整化处理保证安装贴合度。上盖部分采用与底座配合的圆弧内轮廓，建模时通过配合约束保证与底座的同轴度，上盖与底座的结合面做了精准的平面配合，避免装配后出现错位偏移。中间的红色轴承衬套为内嵌式结构，内孔为标准轴承安装尺寸，外圆与上下座体的圆弧槽完全贴合，建模时对衬套的壁厚做了均匀化处理，保证受力时的应力分布均匀。顶部的两个锁紧螺栓组件包含螺栓、螺母、垫片，建模时还原了标准件的螺纹细节、六角头结构，装配时通过同轴约束、面重合约束将上下座体锁紧，模拟实际使用中的预紧装配状态。材质渲染方面，底座与上盖采用醒目的黄色工程塑料质感材质，模拟实际产品中的铸铁喷塑外观，轴承衬套采用红色耐磨合金材质，螺栓螺母采用深灰色金属镀锌质感，不同部件的色彩区分清晰，便于快速识别各结构组成。结构设计上采用剖分式结构，无需拆卸轴端即可完成轴承的安装与更换，相比整体式轴承座维护便捷性大幅提升，座体的支撑臂做了加厚处理，可承受径向与一定程度的轴向载荷，安装脚的延伸设计增大了支撑跨度，提升了整体运行稳定性。设计思路围绕通用传动场景的轴承支撑需求展开，兼顾了结构强度、装配便捷性与维护成本，各部件之间的配合间隙符合机械加工公差要求，可直接导出工程图用于生产加工参考，也可用于装配干涉检查、运动仿真等后续设计环节。
