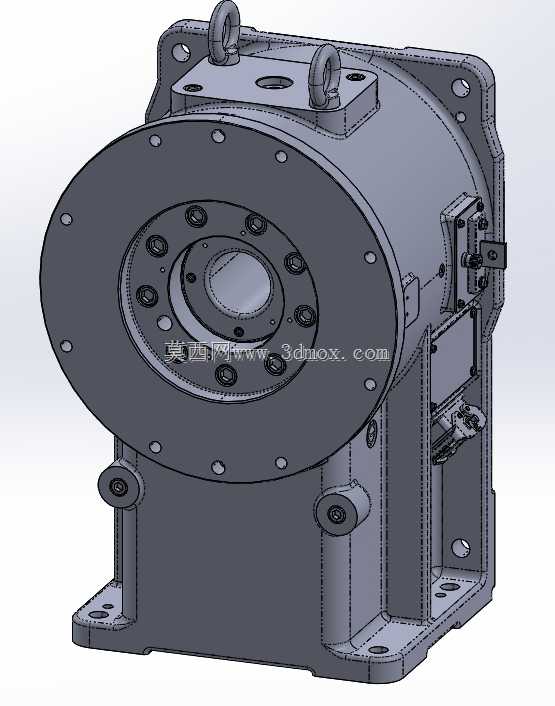

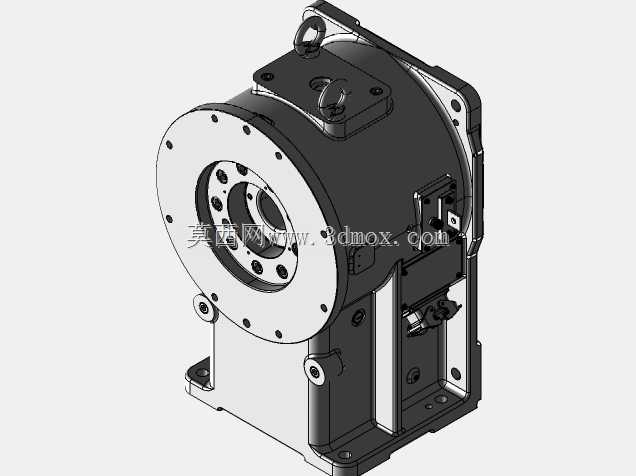

松下YA-1RJB32Y00定位器三维结构

　　在自动化焊接工作站、精密装配产线的工位布局中，这类定位器往往承担着核心的工件姿态调整职能，区别于普通回转台，它的输出端法兰采用大直径多孔位设计，能够适配不同规格的焊接工装、工件夹持治具，在弧焊、激光焊接场景下，可配合工业机器人实现工件周向焊缝的连续回转加工，避免机器人姿态受限导致的焊缝死角，也能在多工序装配环节中，将工件待作业面精准转动到操作人员或机械手的最优作业角度，降低作业难度，提升工序一致性。

　　从结构设计逻辑来看，整个壳体采用一体化铸造成型后做二次机加工的工艺路线，底部的安装脚预留了沉头安装孔，安装基准面经过铣平处理，能够直接固定在焊接工作站的钢制机架或者铸铁平台上，安装时不需要额外加工过渡垫板，只要保证安装平面的平面度公差在0.1mm/m以内，就能避免壳体受迫变形影响内部传动精度。前端输出法兰的端面做了止口设计，和工装对接时可以依靠止口实现快速径向定位，法兰上的安装孔采用圆周均布+错位孔位的组合排布，既可以适配标准规格的卡盘、夹具，也能兼容部分定制工装的安装需求，不需要二次扩孔修改法兰结构。

　　壳体顶部的两个吊环是按照整机满负载工况下的起吊需求设计的，单吊环的承重冗余达到2.5倍以上，设备转场或者工位安装时，只要通过这两个吊环水平起吊，就能避免壳体局部受力变形，不需要额外制作吊装工装。侧面预留的多个安装凸台，是用来安装原点传感器、限位开关、行程挡块的，每个凸台的安装面都和内部传动件的基准做了位置度校准，安装传感器时不需要反复调整位置，只要把传感器贴紧凸台端面锁紧，就能获得准确的原点位置信号，减少现场调试的工作量。

　　内部传动结构采用高精度回转支承搭配减速单元的组合，输出端的径向跳动和端面跳动都控制在微米级，即使带载回转，也能保证工件端面的位置精度，满足精密焊接、高精度装配的工艺要求。壳体侧面的检修口用盖板密封，日常维护时只需要拆开盖板，就能检查内部传动件的润滑状态、紧固件的锁紧情况，不需要将整个设备从工位上拆解下来，大幅降低后期维护的时间成本。

　　在实际产线适配中，这类定位器可以和伺服电机、机器人控制系统做信号联动，根据焊接工艺的要求设定回转速度、回转角度，在环形焊缝焊接时能够匹配焊枪的移动速度实现同步转动，保证焊缝成型均匀一致。它的整体外形轮廓做了圆角过渡处理，没有突出的尖锐棱角，在车间现场布置时可以减少人员磕碰的风险，壳体表面做了喷塑处理，能够抵御焊接飞溅、车间切削液的腐蚀，延长设备在恶劣工业环境下的使用寿命。输出端的中心通孔设计，可以让工件的管线、夹具的气路电路从中心穿过，避免设备回转时管线缠绕，这也是这类焊接用定位器区别于普通回转台的典型设计细节，在做三维布局时，需要预留足够的中心穿线空间，同时在设备后侧预留管线弯曲半径，避免管线弯折导致气路电路故障。
