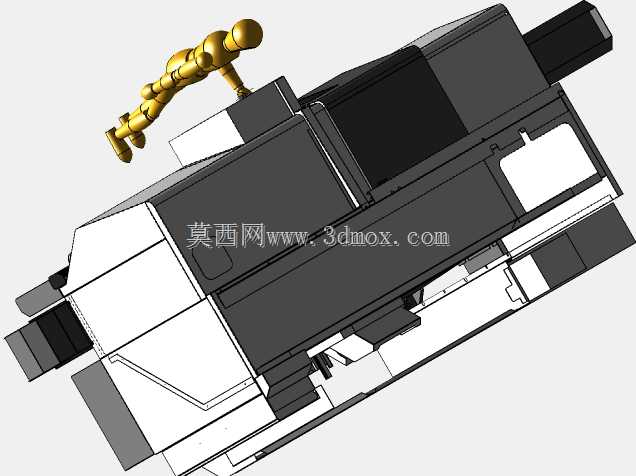

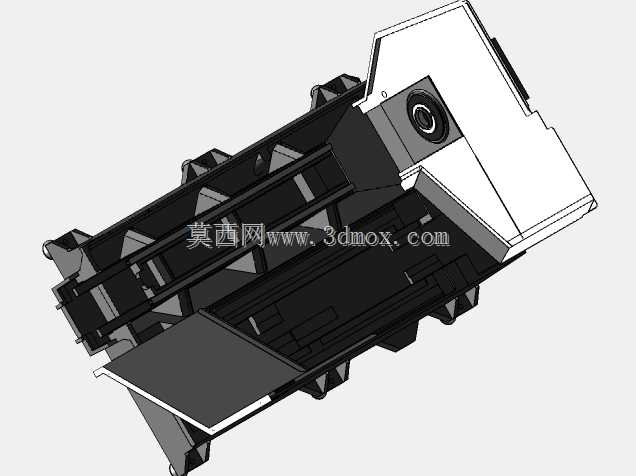

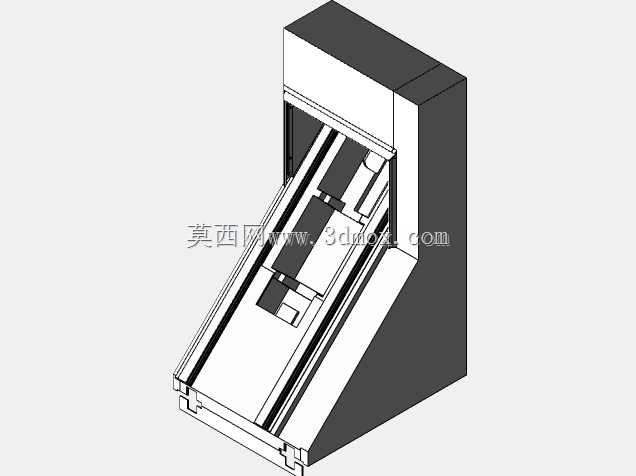

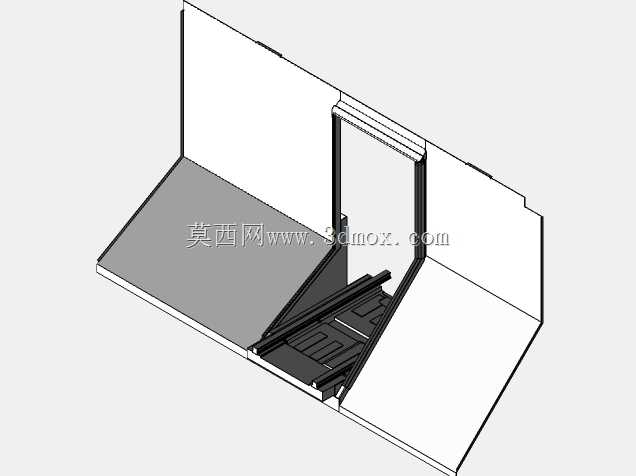

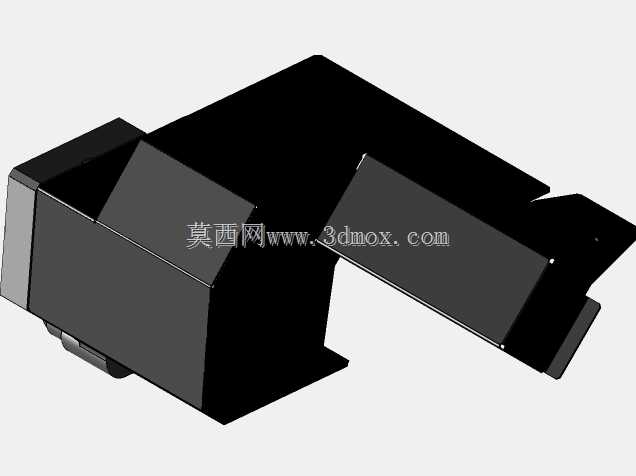

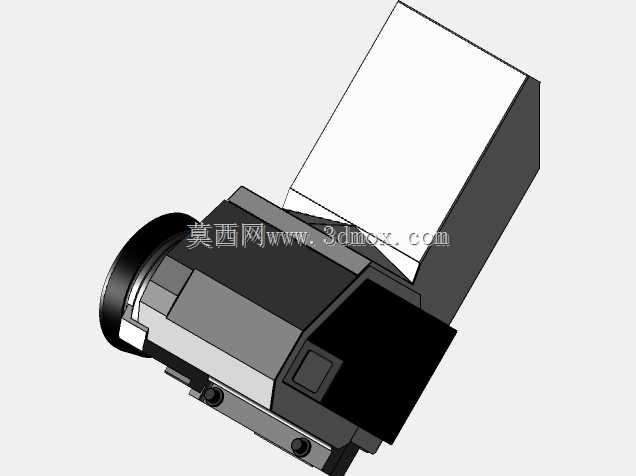

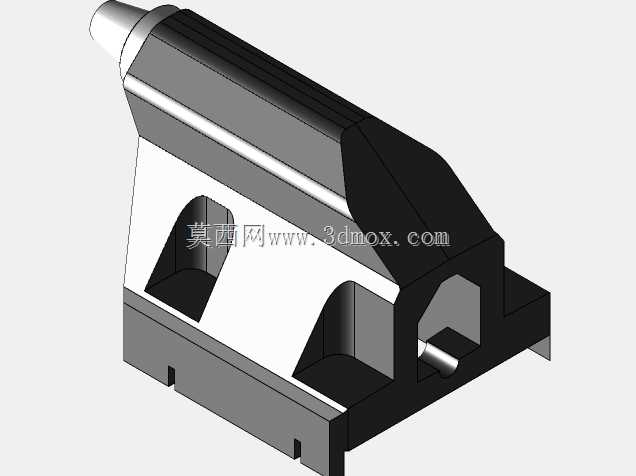

DS-30Y双主轴车削中心主轴卡爪结构

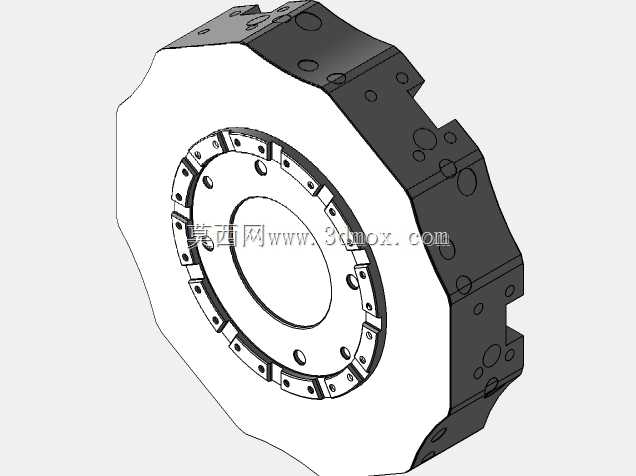

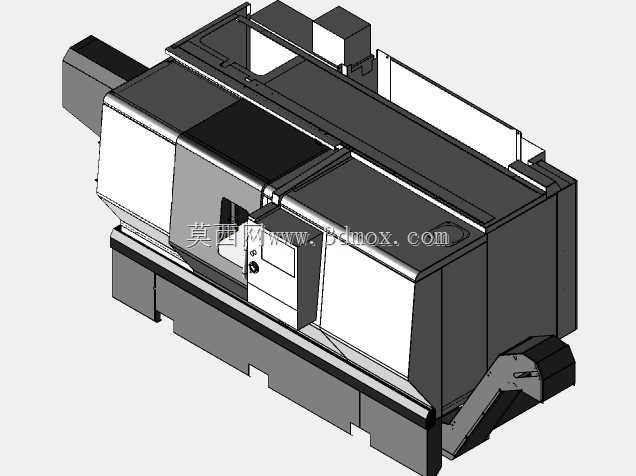

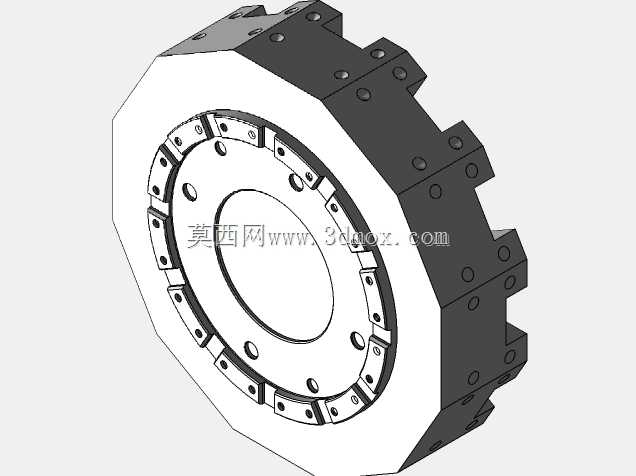

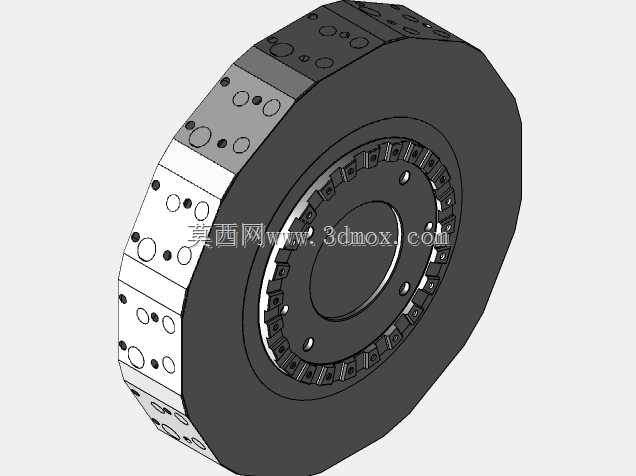

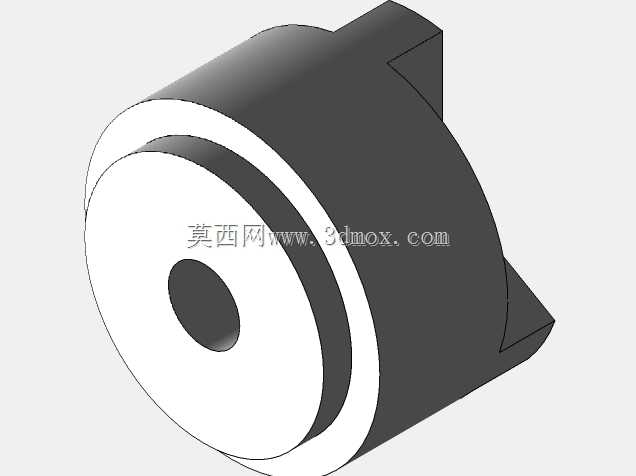

　　在中小批量精密零件加工车间的日常排产里，这类适配DS-30Y Y轴车削中心的三爪装卡结构，是覆盖异形轴类、带偏心特征盘类零件加工的核心配套部件。不同于普通两轴数控车床的标准卡盘爪，这套结构从设计之初就匹配设备双主轴同步对接、Y轴插补铣削的加工特性，爪体的行程预留、夹持接触面的形位公差，都完全贴合设备12工位BMT65转台的加工干涉边界，避免偏心铣削、径向钻孔、螺旋攻丝过程中刀具与爪体发生碰撞。从实际加工场景来看，当车间处理带侧孔、扁位、偏心槽的轴类零件时，普通车床卡爪往往需要多次装夹找正，不仅重复装夹误差难以控制在0.02mm以内，频繁的拆装找正也会大幅拉长单件循环时间，而这套卡爪结构配合设备同步C轴的功能，可在一次装卡内完成车削、

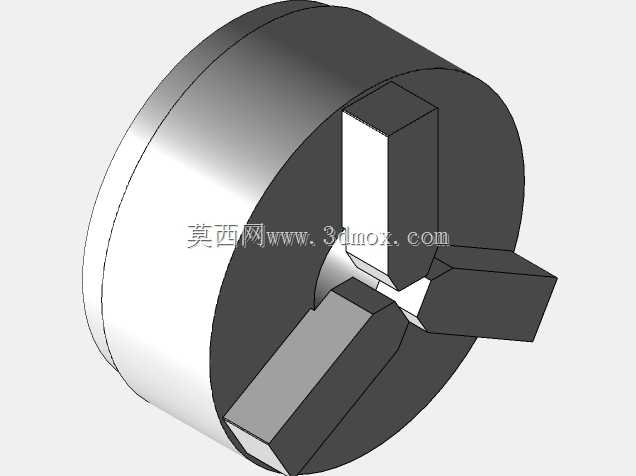

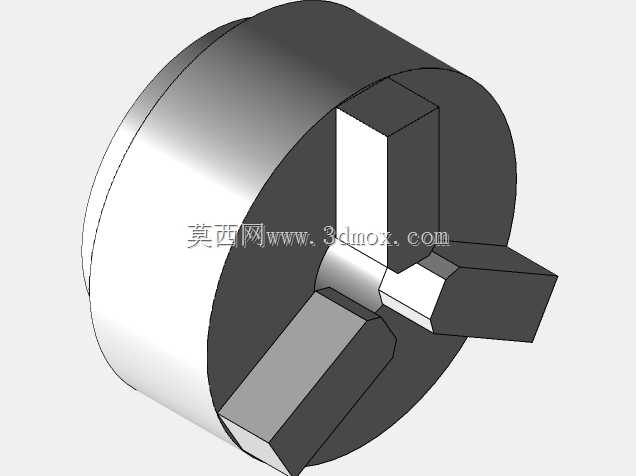

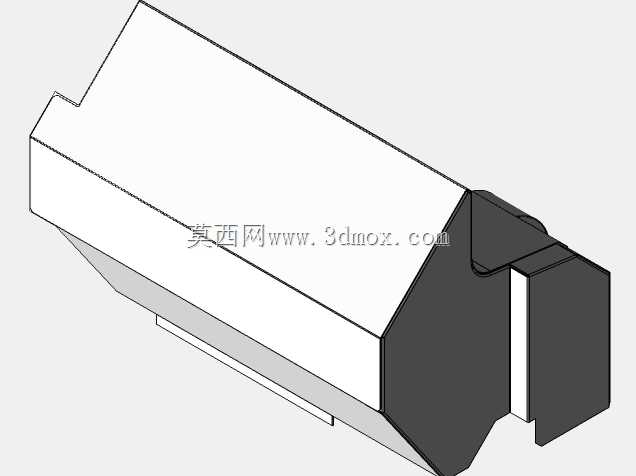

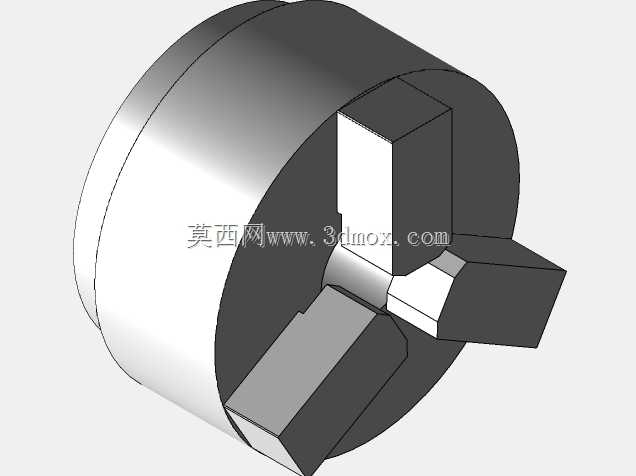

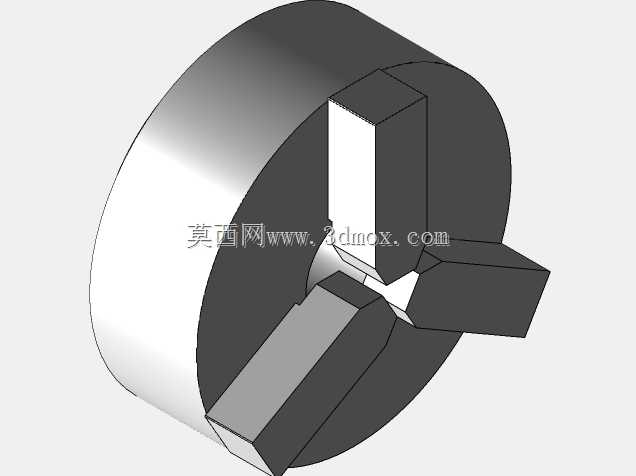

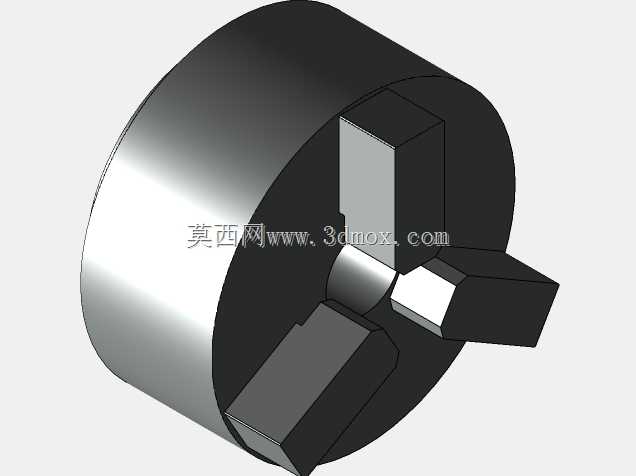

　　铣削、钻孔、攻丝的全工序加工，配合设备副主轴的零件对接传递功能，能实现零件正反面加工的无缝衔接，无需人工二次翻面装夹，对于批量加工汽车小传动件、液压阀阀芯、精密接插件这类需要多面加工的零件时，能有效压缩非加工等待时间。从设计思路上看，爪体的截面造型做了针对性的避让优化，三个爪的伸出段采用了阶梯式结构，靠近卡盘基座的位置做了斜角收窄，既保证了爪体本身的夹持刚性，避免重切削时爪体变形导致零件窜动，又给Y轴方向走刀的铣刀、径向排布的孔加工刀具留出了足够的安全运动空间，哪怕是加工距离卡盘端面较近的径向特征，刀具也不会刮蹭到爪体侧面。夹持面的设计也兼顾了不同毛坯的装夹需求，硬爪基面可直接加持棒料毛坯，也可根据定制零件的外形修镗爪形，

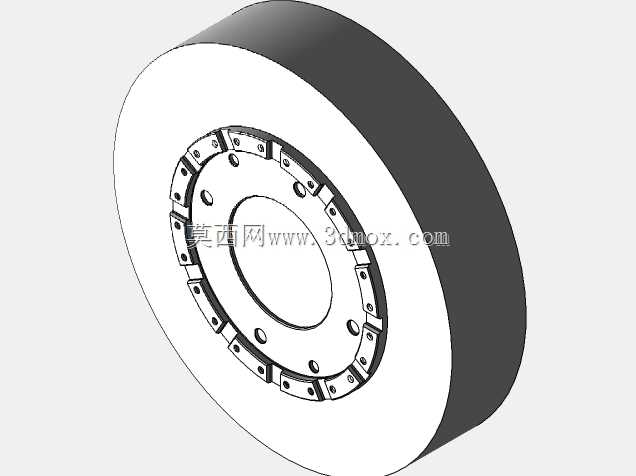

　　实现异形零件的全包络夹持，减少薄壁零件装夹变形的概率。安装边界上，这套卡爪与设备主轴的连接法兰完全匹配DS-30Y的主轴端面尺寸，装配时无需额外制作过渡连接盘，爪体的最大开合行程覆盖了设备标称的最大棒料通过直径，不会出现行程不足导致大直径棒料无法装夹的问题，爪体的总厚度也控制在主轴端面到刀塔最小安全距离以内，哪怕刀塔移动到靠近主轴的极限位置做端面切槽加工，也不会发生运动干涉。在实际设备选型配套时，这类卡爪结构的刚性直接决定了设备4轴联动加工的稳定性，尤其是做偏心铣削时，切削力的方向会随C轴转动不断变化，爪体与卡盘基座的配合滑面做了高精度研磨，配合间隙控制在极小范围内，重切削时不会出现爪体晃动导致的零件振纹，

　　能稳定保证加工面的粗糙度要求。对于做设备三维建模、工艺方案排布的工程人员来说，这套结构的三维数模可直接用于加工工位的干涉仿真验证，在编写加工程序前导入整套卡盘、爪体、主轴、转台的装配模型，模拟刀具走刀的全路径，提前排查可能存在的碰撞点，减少现场试切时的撞机风险，也能根据爪体的实际夹持范围，提前确定不同长度零件的伸出量，优化加工参数，平衡夹持刚性与刀具悬伸长度的关系，避免因为零件伸出过长导致的切削振颤。
