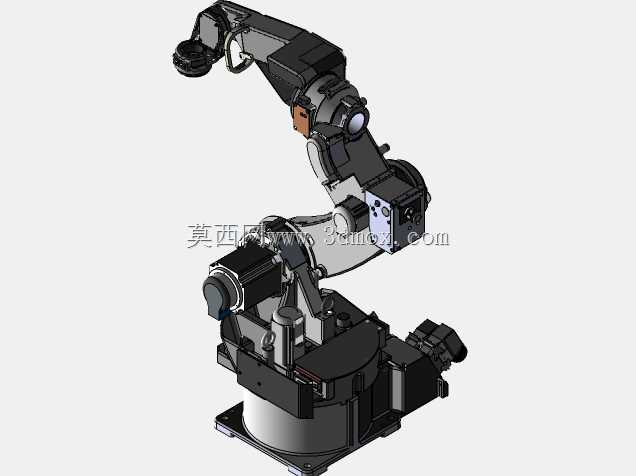

松下六轴工业机械臂结构设计

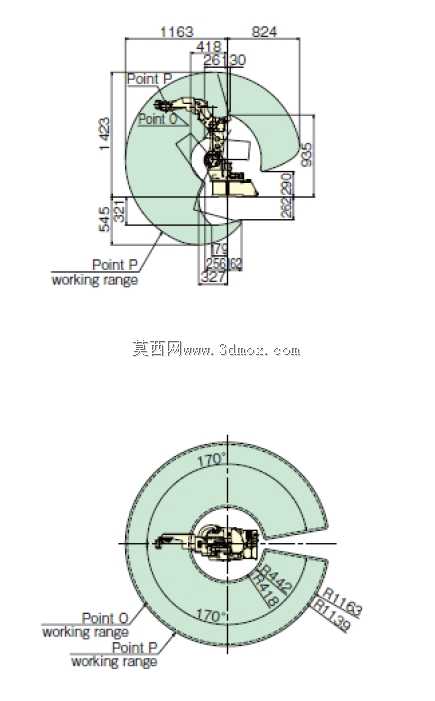

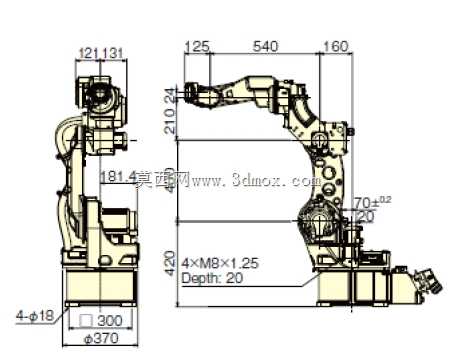

这款六轴关节式机械臂，在汽车零部件焊接、3C电子精密装配、五金件打磨上下料场景中适配性极强，不同轴段的运动速度参数匹配，完全贴合产线节拍需求，比如旋转躯干的大角度回转动作可覆盖工位两侧的物料架，上臂、前臂的配合摆动能完成纵深方向的工位切换，旋转腕、弯曲腕、扭转腕的多自由度组合，可实现焊枪、夹爪等末端执行器的任意姿态调整，哪怕是工件内侧焊缝、异形件装配位这类刁钻作业位置，也能顺畅抵达无干涉。从结构设计逻辑来看，各轴的电机、制动器布局充分考虑了负载惯量匹配，156kg的整机自重搭配大尺寸安装底座，在最大伸展状态下高速启停也能保持足够稳定性，不会出现明显的机身震颤，位置重复精度控制在±0.08mm，完全满足精密装配、弧焊这类对定位精度要求严苛的工序需求。安装边界上，该机械臂支持地板、天花板两种安装方式，最小伸展距离418mm，最大伸展距离1163mm，745mm的有效工作范围，可根据产线布局灵活选择安装点位，不需要额外预留过大的设备周边空间，在紧凑型自动化工作站搭建时能有效节省车间占地。设计阶段针对各关节的走线做了内置式处理，避免外部管线在机械臂高速运动时出现剐蹭、缠绕问题，各轴的制动器独立配置，哪怕出现突发断电情况，也能快速锁止各关节位置，防止臂体下坠砸伤工件或设备，安全冗余度完全符合工业现场的作业规范。在做产线集成时，该机械臂的末端法兰接口为通用标准尺寸，可快速适配不同厂商的夹爪、焊枪、吸盘等末端工具，不需要额外做转接法兰的定制加工，能大幅缩短产线调试周期。各关节的传动结构采用成熟的谐波减速搭配伺服直驱方案，传动间隙小，长期运行的精度保持性优异，日常维护时仅需按周期补充关节润滑脂即可，运维成本较低。针对不同行业的作业需求，该机械臂的运动路径可通过示教器快速编程，也支持离线仿真导入路径，在小批量多品种的柔性生产场景中，能快速切换作业程序，适配不同工件的加工需求，不需要对机械结构做任何调整。
