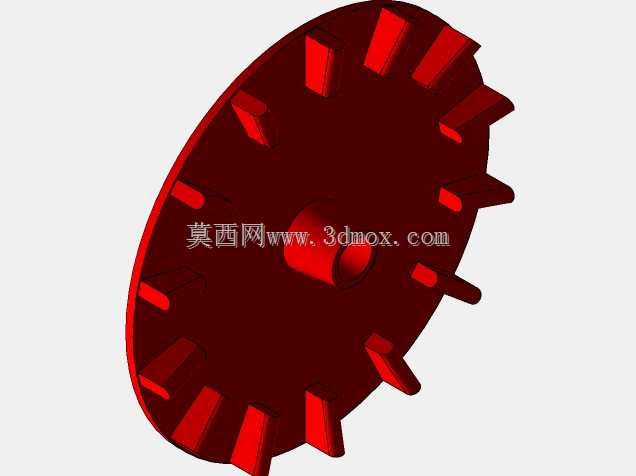

聚丙烯材质电机散热离心风轮结构

　　在中小型异步电机、小型串激电机的散热系统设计中，这类轴装式离心风轮是风冷散热路径里的核心执行部件，区别于常见的轴流扇叶，该结构采用径向直叶片的离心式设计，适配电机端盖内部的封闭或半封闭散热腔，能在转子带动旋转时，将电机绕组、铁芯产生的热量通过径向气流带至机壳散热筋位置，避免电机长期运行时出现温升过高、绝缘老化加速的问题。从实际应用场景来看，这类风轮多用于小功率家用电机、小型工业驱动电机的内置散热结构，比如小型台扇电机、厨房小家电驱动电机、小型输送线驱动电机的转子尾部安装位，安装时直接套入电机转子的输出轴尾端，靠轴上的卡位台阶或者紧定结构实现周向固定，不需要额外的复杂连接支架，装配工序简单，适配自动化产线的快速压装作业。

　　从功能特性上看，该风轮采用聚丙烯材料注塑成型，材料本身具备较好的耐温性与绝缘性能，在电机运行的常规温升区间内不会出现形变、脆化问题，同时聚丙烯的密度较低，风轮整体重量轻，转子高速旋转时的转动惯量小，不会给电机启动带来额外的过大负载，也能降低旋转过程中的动平衡调校难度。叶片采用径向等距分布的直叶片结构，叶片根部与轮盘一体注塑成型，连接位置做了圆弧过渡处理，避免高速旋转时的应力集中导致叶片断裂，叶片的出风侧做了小角度的倾角设计，能在旋转时将气流沿径向均匀甩出，覆盖电机端盖的整个圆周散热区域，相比斜叶片结构，直叶片的注塑成型难度更低，脱模工艺简单，量产时的尺寸一致性更容易控制。

　　设计思路上，该风轮的中心安装孔与电机转子轴采用间隙配合公差，孔内预留了键槽或者D型切面的卡位结构，保证风轮与转子同步旋转，不会出现相对打滑的问题；轮盘的中心轮毂位置做了加厚处理，提升安装位置的结构强度，避免压装到轴上时出现轮毂开裂的情况。叶片的高度、数量经过匹配电机转速的测算，在电机额定转速运行时，能产生足够的风压克服电机内部散热腔的风阻，保证气流能顺利通过铁芯的通风道与绕组间隙，将热量带出。轮盘的外圆边缘做了薄边处理，减少旋转时的边缘风阻与涡流噪音，整体结构没有多余的凸起或者异形结构，注塑成型后只需要简单的飞边修剪就能进入动平衡调校工序，不需要复杂的后处理。

　　从安装边界来看，该风轮的轴向尺寸紧凑，轮盘厚度控制在适配电机端盖内部预留空间的范围内，安装后不会与端盖内壁、轴承室结构产生运动干涉，外圆直径匹配电机机壳的内径尺寸，旋转时叶片外缘与机壳内壁预留足够的安全间隙，避免因加工误差或者装配偏移出现刮蹭问题。风轮的重量分布经过对称设计，每个叶片的重量差控制在动平衡允许的范围内，量产时只需要在轮盘边缘做少量的去重处理就能达到G6.3级的动平衡精度要求，保证电机高速运行时不会出现异常振动与噪音。这类塑料风轮相比传统的金属冲压风轮，本身具备一定的自阻尼特性，能吸收部分转子旋转时的微小振动，降低电机运行的整体噪音水平，同时聚丙烯材料的耐腐蚀性较好，在潮湿或者有轻度腐蚀性气体的应用场景中，不会像金属风轮那样出现锈蚀问题，使用寿命更长。在实际选型匹配时，只需要确认中心安装孔的直径、键槽尺寸、风轮外圆直径与轴向安装尺寸，就能适配对应规格的电机转子，不需要对电机原有结构做改动，替换维护也十分方便，不需要专业的复杂工具就能完成拆装作业。
