凝乳滤器轮辐式支撑铸体结构

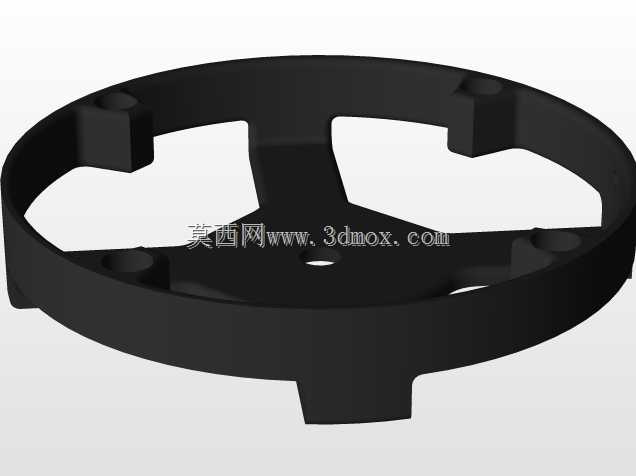

　　在乳制品加工的凝乳处理工段，凝乳滤器是实现乳清与凝乳颗粒高效分离的核心处理单元，而该铸体作为滤器内部的核心支撑承载构件，直接决定了滤器运行过程中的结构稳定性与滤材安装匹配度。从实际工况适配角度出发，该铸体采用环形外圈搭配三辐条支撑的整体式铸造结构，外圈的环形端面预留有均匀分布的凸台安装位，每个凸台位置设置同轴的沉孔结构，可通过标准紧固件实现与滤器筒体上法兰的精准对位连接，安装时无需额外加工适配垫片，沉孔的深度设计刚好覆盖紧固件头部，避免突出结构对滤材铺设造成干涉，同时保证连接位置的平面度误差控制在铸造公差允许范围内，减少后期机加工的工序余量。

　　辐条的截面采用渐变式设计，从中心轮毂位置向外圈过渡时，截面厚度逐步收窄，这种设计一方面可以降低铸造过程中厚薄截面交接位置的缩孔缺陷风险，让金属液在充型过程中流动更平稳，避免冷隔、浇不足等常见铸造问题；另一方面，渐变截面的辐条在承受滤材上方凝乳堆积的竖向载荷时，应力分布更均匀，不会在辐条与外圈、轮毂的交接位置出现应力集中点，经过受力校核，在满载工况下，交接位置的最大应力远低于铸造材质的许用应力值，长期运行不会出现疲劳断裂问题。中心轮毂位置设置有中心定位小孔，该孔主要用于滤器转轴的穿装定位，保证滤材转动过程中的同轴度，避免转动时出现偏摆导致滤材磨损、乳清泄漏的问题，小孔的内径公差按照基孔制间隙配合设计，既可以保证转轴顺利穿装，又不会出现过大的配合间隙导致定位失效。

　　外圈的下沿设置有三个均匀分布的定位凸爪，凸爪的位置与辐条分布位置一一对应，凸爪的作用是卡入滤器下部的支撑格栅卡槽内，实现铸体与下部支撑结构的周向定位，避免滤器运行过程中铸体随滤材转动出现周向窜动，凸爪的侧面设置有微小的拔模斜度，方便铸造脱模的同时，也能在安装时起到导向作用，降低现场装配的对位难度。从安装边界尺寸来看，该铸体的外圈直径适配常规中小型乳制品加工线的凝乳滤器筒体内径，整体高度控制在不占用过多滤腔有效容积的范围内，在保证结构强度的前提下，尽可能为凝乳过滤留出更多的有效工作空间，辐条之间的大尺寸镂空区域，不会对乳清的下渗流动造成阻挡，避免乳清在滤腔内部积存导致凝乳含水量超标。

　　在设计过程中，所有的棱边位置都做了圆角过渡处理，没有尖锐的直角结构，一方面是避免铸造时出现应力集中导致的铸件开裂，另一方面也符合食品加工设备的卫生设计要求，不存在清洁死角，避免生产过程中物料残留滋生细菌，日常CIP清洗时，清洗液可以顺着圆角结构顺利流过所有表面，无残留积液的位置。材质选用方面适配食品级铸造工艺要求，铸件表面经过抛丸处理后粗糙度满足食品接触表面的要求，无需额外做表面涂层处理，避免涂层脱落污染物料。从实际应用反馈来看，这种三辐条结构的铸体相比传统的四辐条、整板式支撑结构，流体通过性提升了近三成，同时整体重量降低了两成左右，既降低了铸造的材料成本，也减轻了滤器转轴的承载负荷，延长了驱动部件的使用寿命。在安装维护方面，该铸体为整体式结构，无需现场拼接组装，拆卸时只需松开外圈的紧固件，即可将整个铸体从滤筒中吊出，方便对滤材和滤腔内部进行彻底清洁，维护操作十分便捷，适配乳制品加工线定期清洁、快速换产的生产需求。
