工业级电源插头结构三维数模

　　在工业电气布线、消费电子组装、机电设备配电的各类场景里，电源插头是实现可拆卸式供电连接的核心基础部件，小到手持电动工具的外接供电，大到工业机柜的临时电源接驳，都需要依靠结构可靠的插头完成电流导通与物理固定，其结构合理性直接决定供电回路的稳定性，也关系到日常使用的操作安全。

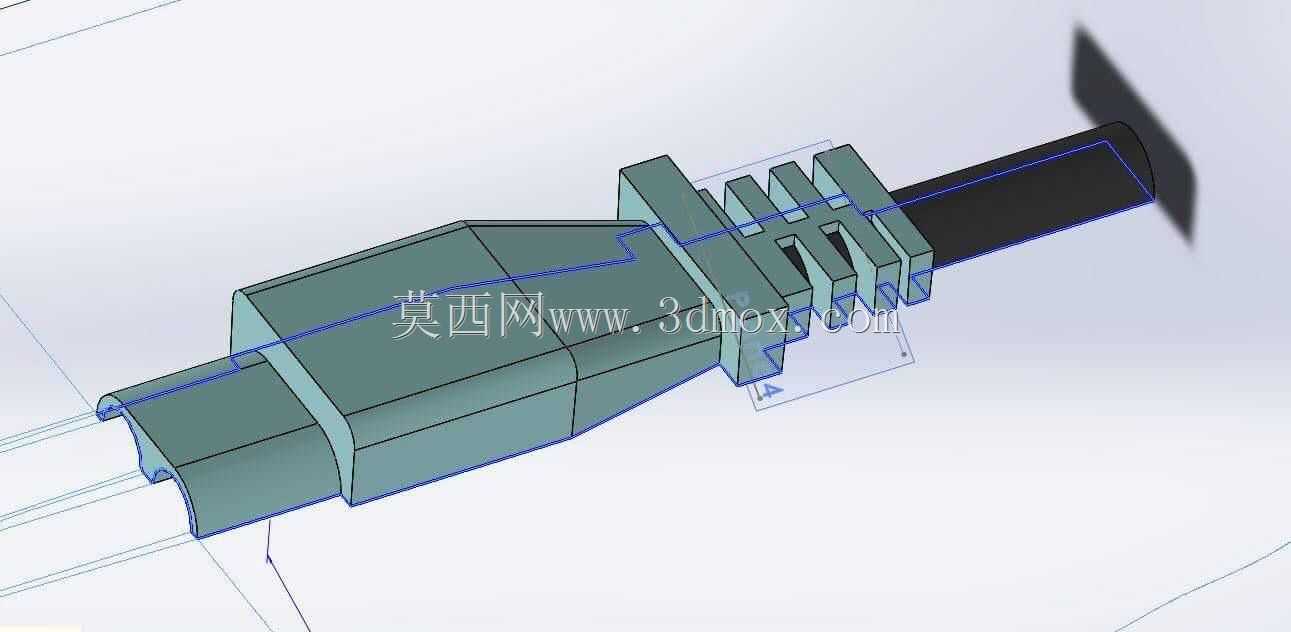

　　这款插头的结构设计首先围绕插合可靠性展开，内部导电端子采用对称式排布，插合方向设置了防呆限位结构，避免反向插合导致的极性接反问题，端子与外部塑壳的配合预留了足够的压装余量，端子根部设计有倒刺卡接结构，压入塑壳后可承受规定范围内的拉拔力而不出现松脱，避免长期插拔后端子移位导致的接触不良。塑壳主体采用包覆式结构，将带电端子完全封闭在绝缘腔体内部，仅留出标准长度的插合端外露，插合面与插座配合的间隙控制在合理范围，既保证插拔过程顺畅无卡滞，也能避免日常使用中异物进入插合间隙造成的短路风险。

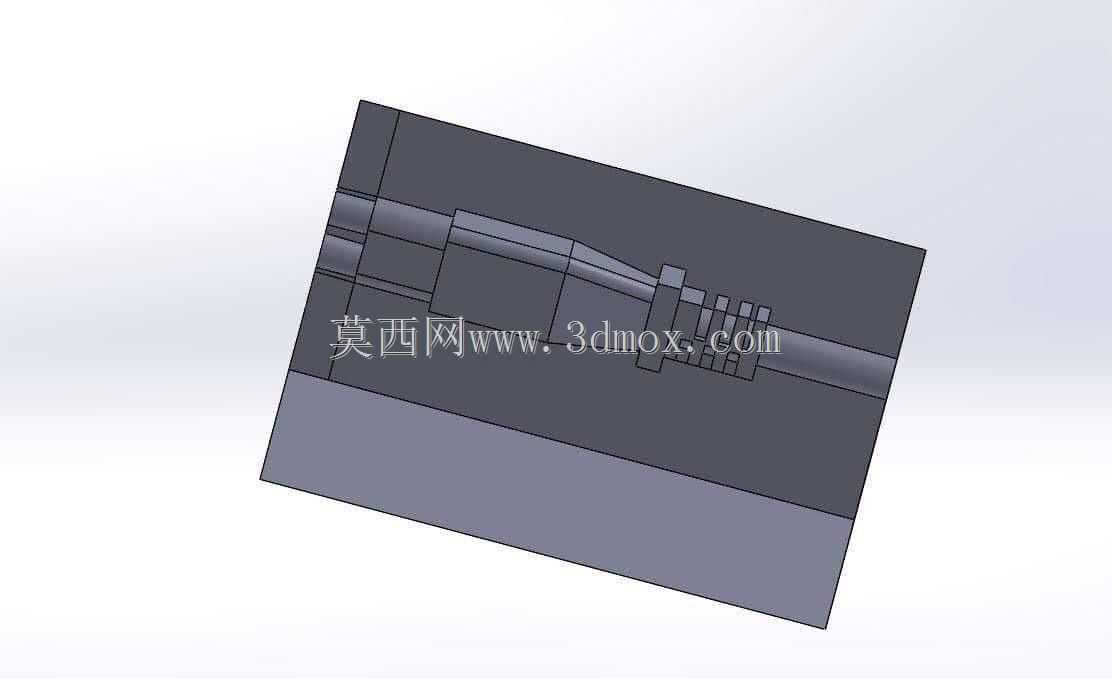

　　从模具成型的角度考量，塑壳的分型面设置在插头的轴向中部分型位置，侧壁所有卡扣、加强筋的拔模角度都按照注塑工艺要求设置，避免脱模时出现粘模、拉伤问题，端子安装孔的同轴度公差在建模阶段就做了同步约束，保证后续五金端子压装时不会出现偏斜，出线端位置设计有锥形的线缆密封槽，装配时配合线缆护套可以实现出线位置的应力释放，避免线缆反复弯折时线芯断裂，同时也能阻挡灰尘、溅水从出线位置进入插头内部。

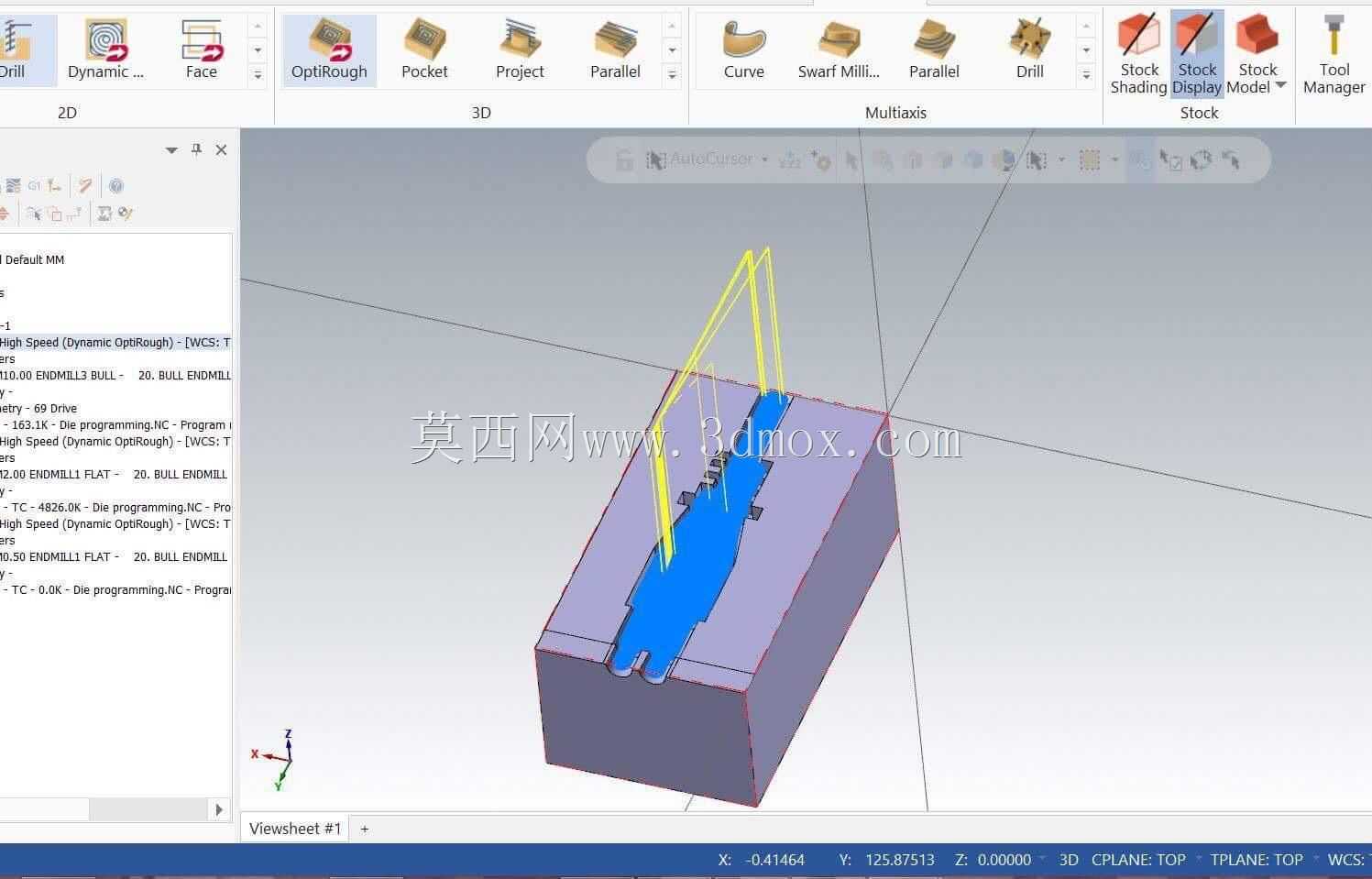

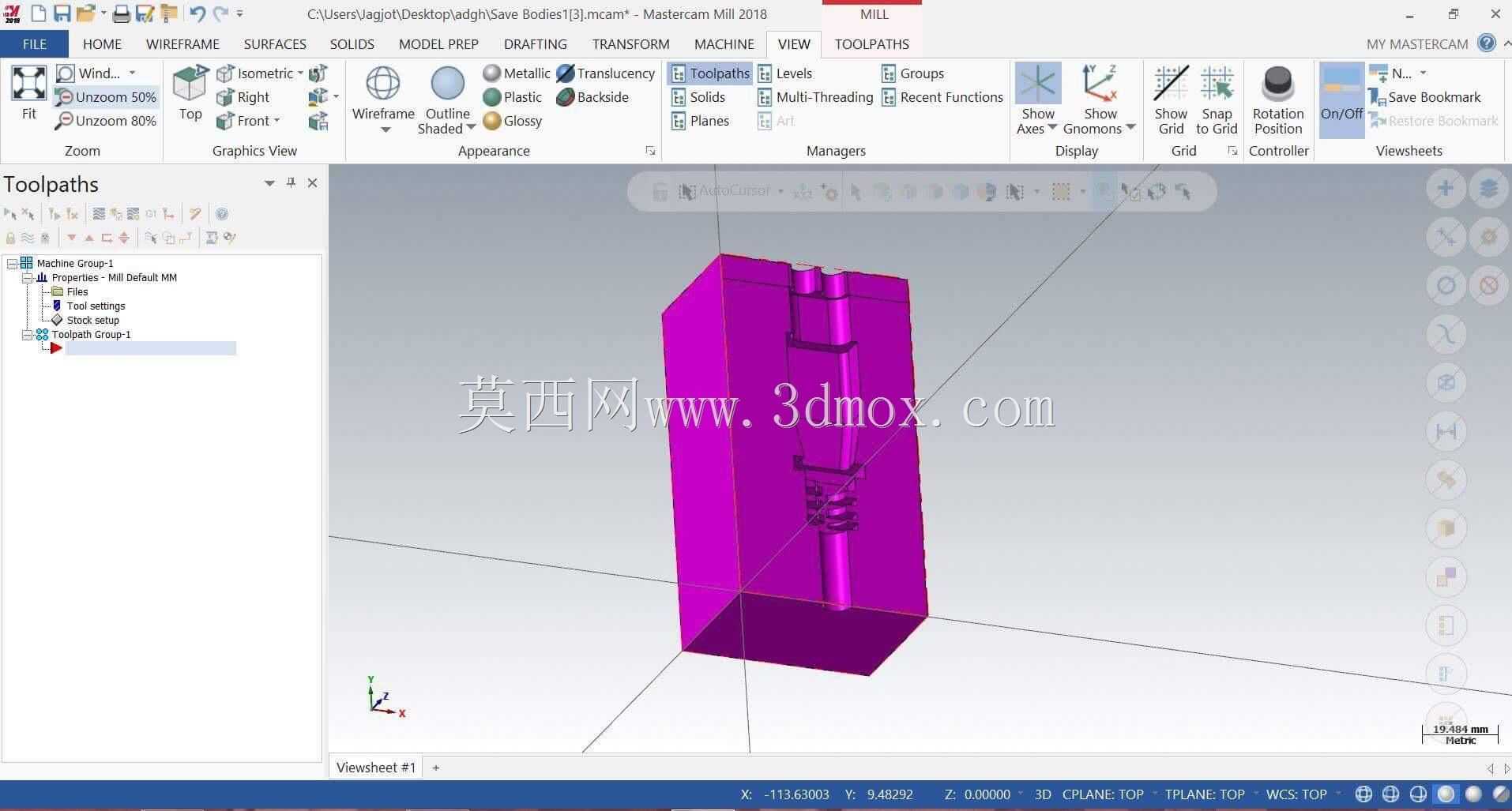

　　实际安装适配过程中，这款插头的外部轮廓尺寸完全适配对应规格的国标插座安装边界，插合后的外露长度不会与周边相邻的插头产生干涉，插头侧面的防滑凹槽深度经过优化，插拔时手指施力不会打滑，不需要额外施加过大的力就能完成插合与拔出操作。针对VMC立式加工中心的3d铣削加工验证环节，建模阶段就同步完成了模具型腔的加工路径规划，型腔的曲面加工采用分层铣削策略，粗加工留0.2mm的精加工余量，精加工采用球头刀沿曲面流线走刀，保证塑壳成型后的表面光洁度，没有明显的合模线毛刺，不需要后续大量的人工修边工序。对于模具上的细小加强筋、端子卡槽位置，采用小刀径刀具做清角加工，保证棱角位置的尺寸精度，避免成型后出现塑壳飞边导致的装配干涉。除了常规的注塑成型工艺，这套插头的模具结构也适配EDM电火花加工工艺，对于铣削难以加工的深槽、尖角位置，采用电极放电加工完成，保证模具型腔的尺寸一致性，批量生产时的塑件尺寸波动控制在公差允许范围内。

　　在结构验证环节，建模过程中同步做了插拔受力的模拟分析，塑壳在正常插拔力作用下的变形量控制在弹性变形范围内，不会出现塑壳开裂的问题，端子的导电截面积满足额定电流下的载流要求，长期通电工作时的温升不会超过绝缘材料的耐温阈值，避免出现塑壳软化、绝缘失效的问题。出线位置的应力释放结构经过反复调整弧度，线缆弯折时的应力会分散在护套接触的整个锥面，不会集中在某一个点造成线芯折断，适配不同线径的电源线时，只需要更换对应规格的密封护套，不需要修改主体塑壳的结构，具备一定的通用适配能力。
