双内罐防腐填充式密封容置结构设计

　　在长期埋地工况、深海探测点位布设、工业腐蚀环境长期监测点位的传感器布设场景中，核心传感元件的长期防护一直是结构设计端需要重点攻克的难点——这类应用场景下，外部介质往往带有酸碱腐蚀属性、同时伴随持续的静水压或土壤挤压力，普通的单腔体密封结构一旦出现端盖密封失效，腐蚀介质会直接接触核心元件，造成传感数据漂移甚至元件彻底报废，后期更换的成本远高于前期防护结构的投入。这款双内罐结构的容置装置，正是针对这类长周期免维护的布设需求设计，核心思路是通过双层容置腔体加填充介质的方式，构建多重密封防护屏障，即便外层结构出现局部微渗漏，填充的防腐油也能阻断腐蚀介质向内层渗透的路径，同时两个独立内罐可以分别布设不同功能的传感模块，避免不同模块之间的信号干扰，也能在单个内罐出现密封问题时，另一路模块仍能维持基础数据采集，提升整套监测单元的冗余可靠性。

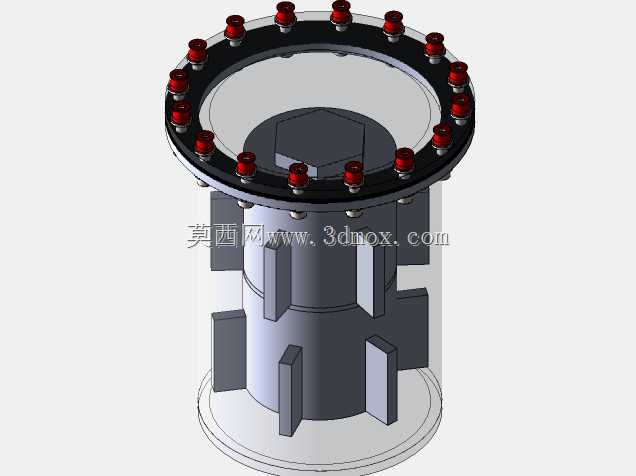

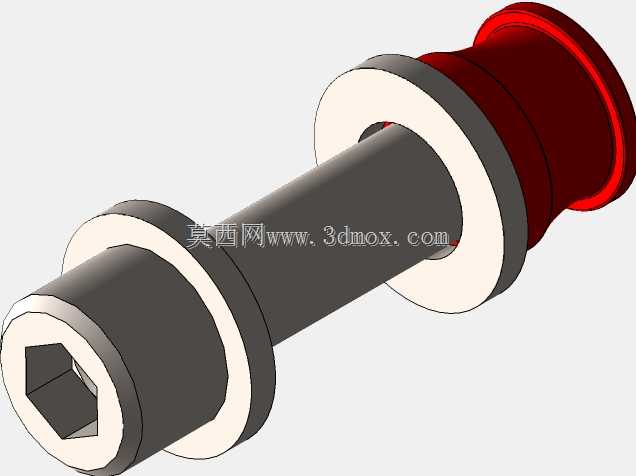

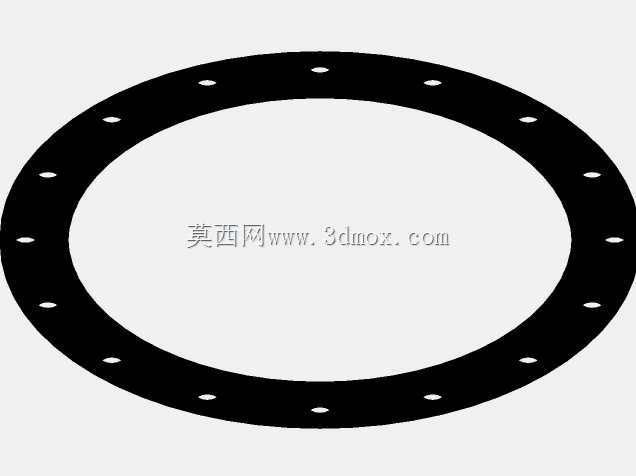

　　从结构设计逻辑来看，外层采用透明高强度工程材质的筒状壳体，一方面可以在装配阶段直观观察内部防腐油的填充状态，确认腔体内无残留气泡，避免气泡在温度变化时产生胀缩应力影响密封性能，另一方面在后期运维抽检时，无需拆解结构就能直接观察内部组件的位置状态、防腐油的浑浊程度，快速判断结构是否存在渗漏风险。端盖部分采用法兰式连接结构，沿法兰圆周均匀布设锁紧连接件，每个锁紧点位都搭配独立的密封压合结构，保证端盖与外筒接触面的压合力均匀分布，避免局部压合不足造成的密封间隙；端盖内侧预留有填充介质的注排通道，装配完成后可以通过专用注油嘴将防腐油完全填充外筒与内罐之间的全部空腔，注油过程中可以通过外筒的透明材质观察油位上升状态，确认腔体内空气完全排净后再封堵注油口，避免残留空气在低温环境下收缩形成负压，抽吸外部腐蚀介质进入腔体。

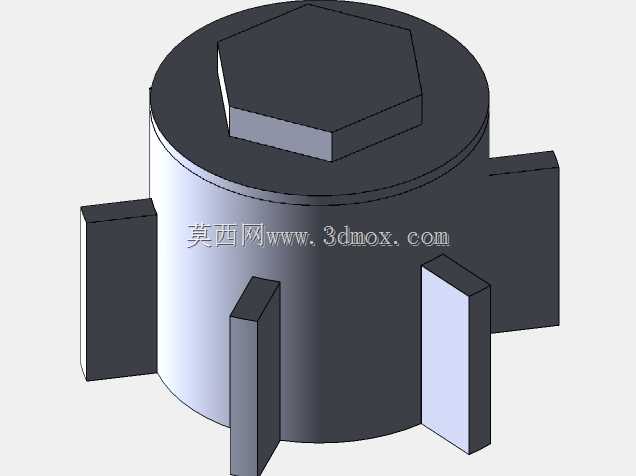

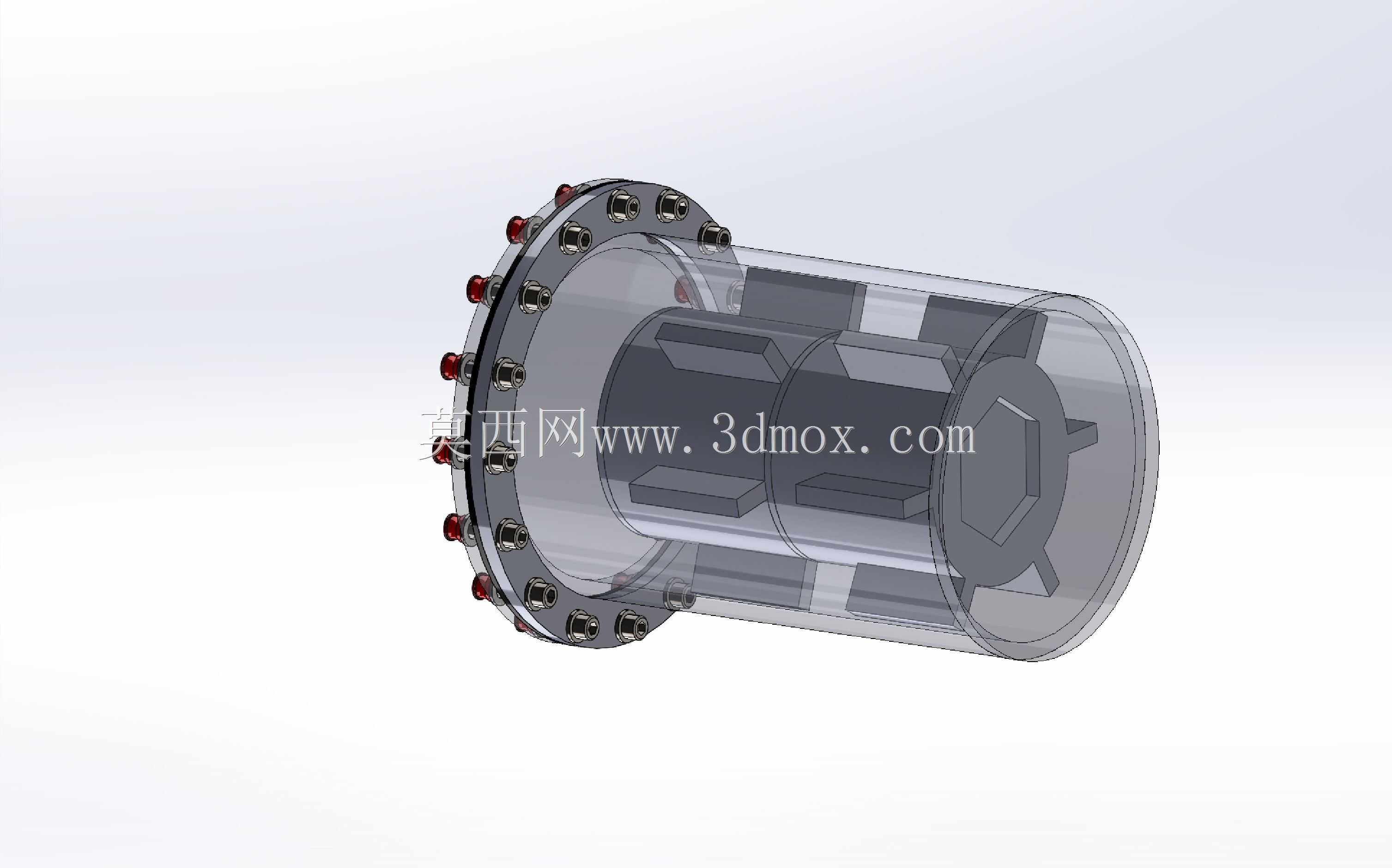

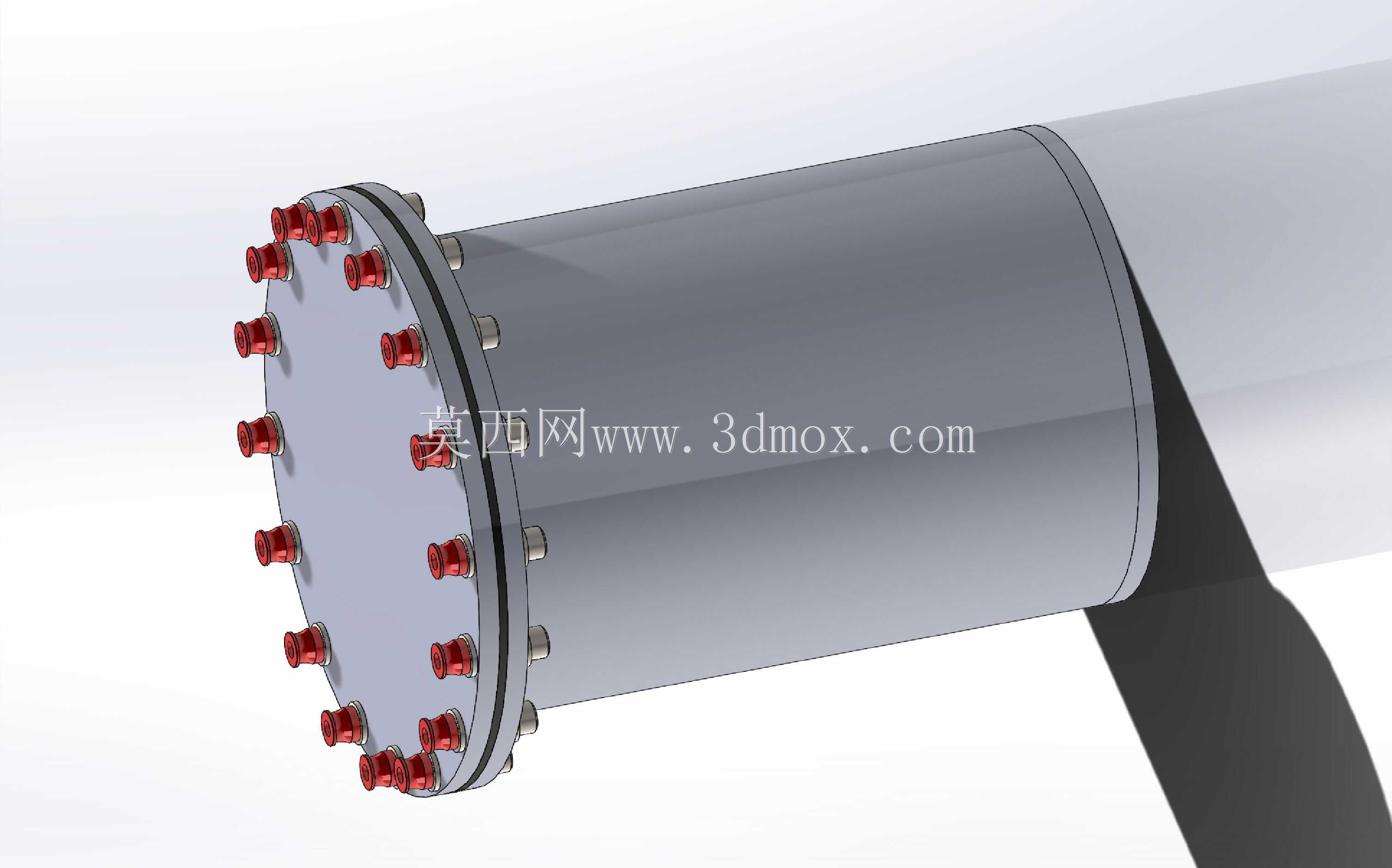

　　两个内罐采用对称式布局固定在外筒内部的定位支架上，定位支架与外筒内壁采用卡槽式配合，不需要额外的粘接或焊接固定，避免固定位置产生应力集中点，在长期受外压作用时出现结构开裂；每个内罐都带有独立的端盖密封结构，内罐腔体用于放置核心传感元件与信号处理电路板，内罐与外部的线缆连接采用穿舱密封接头，保证内罐自身的密封性能独立于外层结构。从安装边界来看，外筒的圆柱面为光滑等径结构，适配常规的管道式安装支架、埋地保护套管的安装尺寸，法兰端盖的外径与外筒外径的差值控制在常规紧固件操作空间范围内，不需要额外预留过大的安装操作空间，在狭窄的井下、预埋点位也能完成装配作业；整体结构的轴向长度根据内罐的容置需求优化，在满足两个内罐放置、填充油腔厚度要求的前提下，尽可能压缩轴向尺寸，减少整套装置在布设时占用的空间，适配更多狭小布设场景的安装需求。

　　在实际工况适配层面，外筒材质的抗冲击性能、耐老化参数都经过针对性选型，能够适应-40℃到85℃的环境温度变化区间，不会因为温度交变出现材质脆化或过度软化；填充的防腐油具备良好的化学稳定性，不会对内罐材质、外筒材质、密封件材质产生溶胀作用，同时具备一定的阻尼性能，在布设点位存在振动冲击时，防腐油可以吸收部分振动能量，减少内罐中传感元件受到的冲击载荷，提升元件的抗振性能。结构设计阶段也充分考虑了装配工艺性，所有零部件都采用可拆分式连接，不需要特殊的专用工装就能完成整套结构的组装，装配过程中可以分步完成内罐元件安装、内罐密封测试、外筒支架定位、内罐组件装入外筒、端盖锁紧、注油排气、密封测试的全流程，每一步都可以单独进行性能检测，避免总装完成后才发现局部密封失效的问题，降低装配过程的返工成本。针对不同的应用场景，外筒的材质也可以根据实际腐蚀环境调整，比如在强酸碱环境下可以更换为耐腐合金材质的外筒，在高静水压的深海场景可以增加外筒的壁厚提升抗压能力，内罐的尺寸也可以根据内置元件的大小做适配调整，整体结构的模块化程度较高，不需要对整体连接结构做大幅修改就能适配不同的传感元件布设需求。
