可调孔径叶片式虹膜开合机构结构设计

　　在光学检测、流体通径控制、精密遮蔽类设备的结构选型中，这类叶片式虹膜开合结构是非常典型的可调孔径执行部件，很多刚接触结构设计的工程师容易把它和相机光圈的概念混淆，实际上工业场景用的虹膜机构，在负载、开合精度、安装适配性上的要求和消费级光学光圈完全不在一个维度。先从实际应用场景拆解，这类结构最常出现在光电传感器的光路调节端——比如对射式光电开关的检测视场限定，需要根据被测物的大小调整通光孔径，避免杂散光干扰触发精度；也会用在小型实验设备的光路遮蔽、特种通风管路的可调风口、甚至部分自动化分拣设备的落料口开度控制上，相比闸板类的开度调节结构，虹膜机构的开合过程是中心对称的，通径始终保持正圆形，不会出现偏心遮挡的问题，这是它在对同心度有要求的场景里不可替代的核心优势。

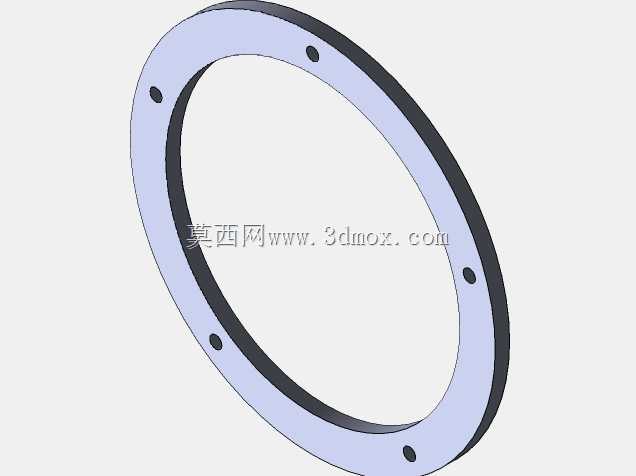

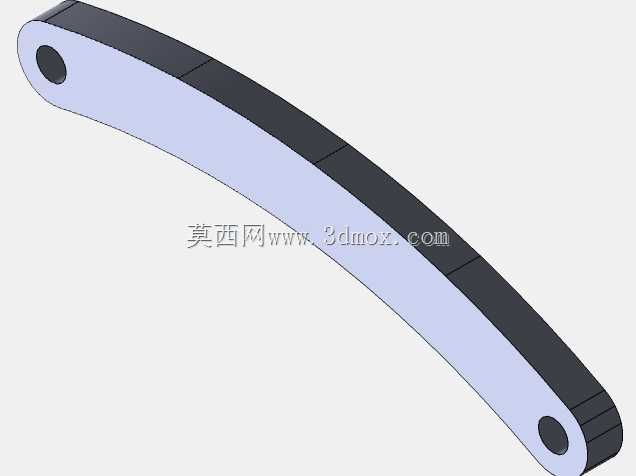

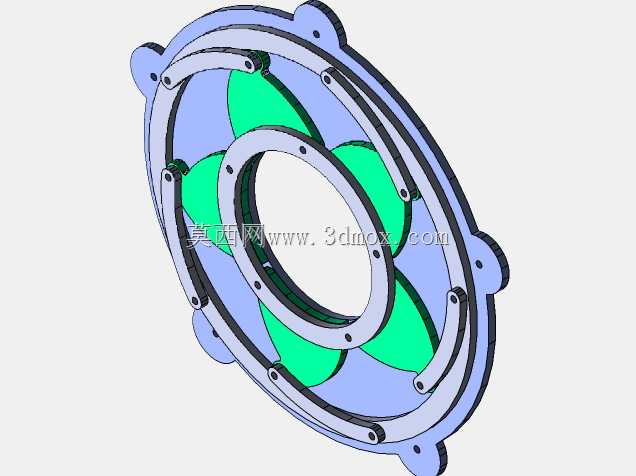

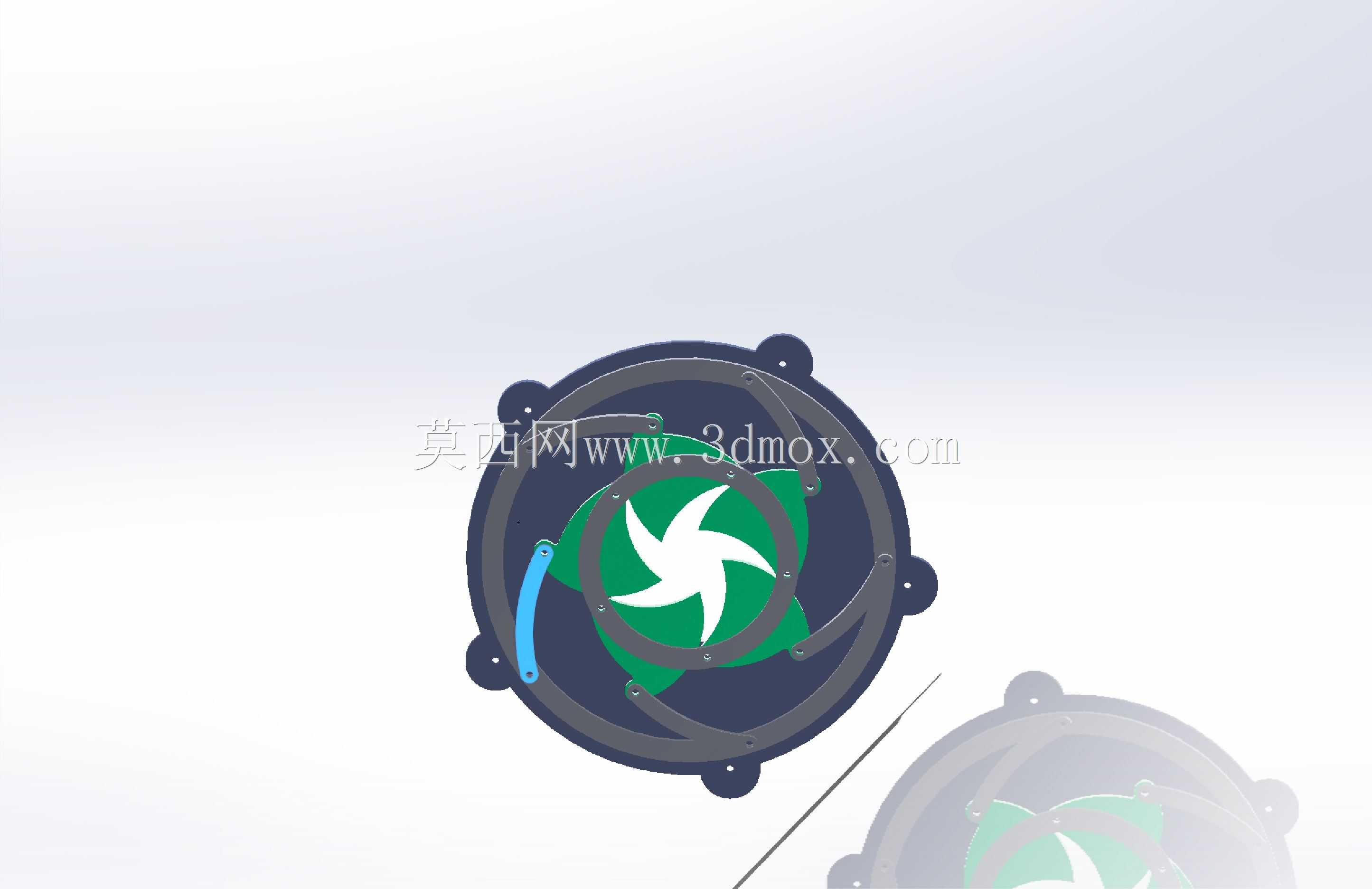

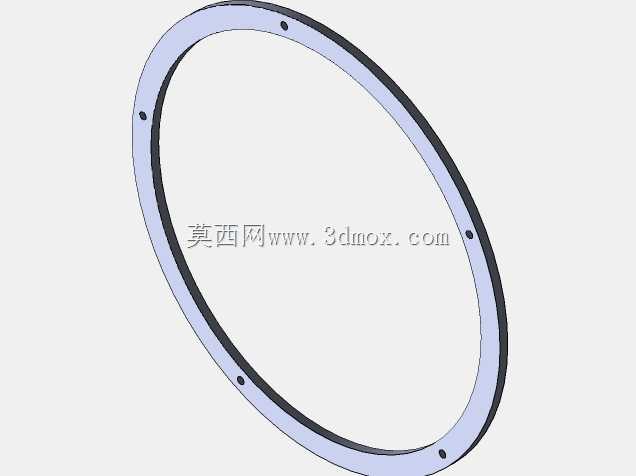

　　从结构本身的功能特性来看，这套虹膜机构采用多叶片同步联动设计，每片叶片的两端分别设置铰接定位点，一端与固定外圈的安装座铰接，另一端与驱动环的滑槽配合，当驱动环绕中心做定轴转动时，会带动所有叶片同步绕自身铰接点摆动，最终实现中心孔径的连续无级调节，整个运动过程没有死点，叶片之间的重叠量经过精确计算，在最小孔径状态下不会出现漏缝，最大孔径状态下叶片不会超出外圈的安装边界，不会和周边安装结构产生干涉。很多新手在复刻这类结构时最容易踩的坑，就是叶片铰接点的位置公差控制——如果铰接孔的位置度偏差超过0.02mm，多叶片同步运动时就会出现卡顿，甚至叶片之间互相剐蹭，长期运行会出现磨损掉屑，在光学类场景里会直接污染光路镜片，在流体控制场景里会造成卡滞无法调节开度。

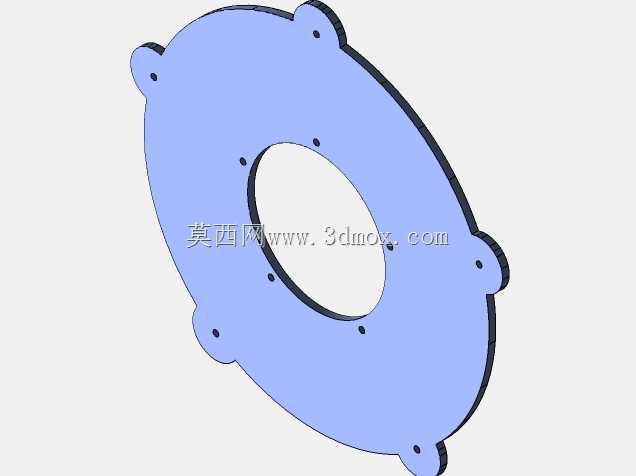

　　设计思路上，这套结构做了很务实的简化，没有采用复杂的齿轮驱动结构，而是直接在外圈预留了驱动拨柄的安装位，既可以搭配小型舵机实现电动调节，也可以通过手动拨杆实现手动开度锁定，适配不同成本预算的设备需求。固定外圈采用带安装凸耳的圆盘式结构，三个凸耳上预留了沉头安装孔，安装时可以直接通过螺丝固定在设备的安装面板上，不需要额外设计转接支架，大幅降低了整机的装配复杂度。叶片的型线采用等速螺线拟合，保证在整个开合行程中，中心孔径的变化量和驱动环的转动角度呈近似线性关系，不管是搭配刻度盘做手动开度指示，还是搭配角度传感器做闭环开度控制，都能获得非常平顺的调节手感，不会出现某一段行程孔径变化过快、某一段行程变化过慢的问题。

　　关于安装边界和尺寸适配，这套结构的整体外轮廓为圆形，最大外径由叶片完全收拢时的外圈尺寸决定，安装时需要在面板上预留的开孔直径略大于最大通径即可，轴向安装厚度非常薄，整体厚度只包含固定底座、叶片层、驱动环三层结构，不需要预留额外的轴向运动空间，非常适合在安装空间局促的小型设备内部使用。需要注意的是，叶片之间的配合间隙控制在0.05mm左右，既保证运动顺畅无卡滞，又不会因为间隙过大出现通光或者漏料的问题，在有防尘要求的场景下使用时，可以在驱动环和固定底座之间增加一圈薄型毛毡密封圈，不会额外增加太多轴向厚度，就能达到IP40左右的防尘等级，适配更多工业现场的使用环境。另外在材料选择上，固定外圈和驱动环可以采用POM或者尼龙材质注塑成型，降低整体重量和运动噪音，叶片如果是用在光学场景可以选用阳极氧化发黑的铝合金薄片，减少反光对光路的干扰，如果是用在流体或者落料场景，可以选用不锈钢薄片提升耐磨性能，整套结构的零件数量少，装配工序简单，不需要复杂的工装就能完成组装，非常适合批量配套到各类传感器、小型实验设备、自动化检测工位上。
