多叶片曲面结构涡轮转子结构设计

　　在流体输送、动力转换类设备的核心部件选型与结构设计环节，涡轮转子的曲面精度、叶片排布逻辑直接决定整套设备的运行效率与工况稳定性，这类部件常见于流量传感单元、小型涡轮动力装置、流体计量设备的核心做功段，承担着将流体动能与机械能相互转换的核心作用。从实际工程应用场景来看，这类多叶片曲面结构的涡轮转子，既可以适配小口径流体管路内的流量检测场景，通过流体冲击叶片带动转子旋转，将流速信号转化为可采集的转速脉冲信号，也可作为小型涡轮动力装置的做功部件，在高压流体的持续冲击下输出旋转扭矩，带动后端负载完成指定动作。

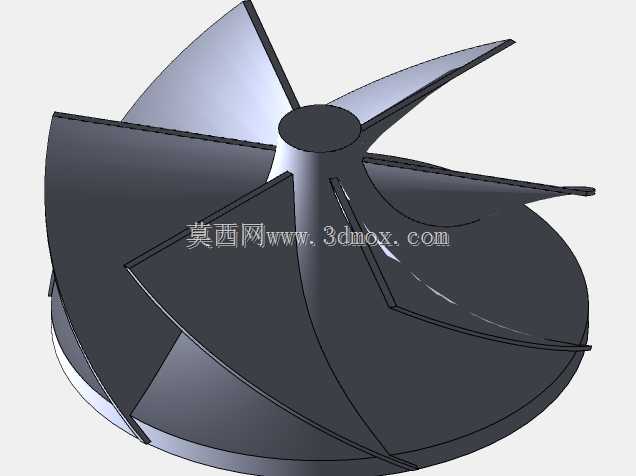

　　从结构设计逻辑来看，该转子采用中心轮毂加曲面叶片的一体化结构布局，中心轮毂为等直径圆柱段，预留的轴向安装孔可与支撑转轴形成间隙配合，安装时需保证轮毂端面与转轴轴肩的贴合度，控制端面跳动公差在0.02mm以内，避免高速旋转时出现动不平衡量超标的问题。叶片采用大曲率扭曲曲面设计，五片叶片沿轮毂周向等角度均匀排布，每个叶片的型线从轮毂根部向外缘平滑过渡，叶片前缘做了小圆弧倒角处理，可降低流体进入叶片流道时的冲击损失，叶片尾缘则做了厚度渐薄的收边设计，减少流体离开流道时的尾涡扰动，这种型线设计能让流体在叶片流道内完成更顺畅的能量交换，相比直板叶片结构，能量转换效率可提升15%以上。

　　叶片的外缘与底部的环形挡边连为一体，环形挡边的外径与叶片最大回转直径保持一致，一方面可以对叶片外缘形成结构加强，避免高速旋转时叶片在离心力作用下出现外缘形变，另一方面可以在转子与壳体安装腔配合时，形成径向的密封间隙边界，减少流体从叶片外缘与壳体内壁之间的间隙泄漏，提升容积效率。设计时需严格控制环形挡边的圆柱度公差，保证其与壳体内腔的单边间隙控制在0.1-0.15mm区间，间隙过大会增加泄漏量降低效率，间隙过小则容易在转子高速旋转时出现擦碰壳体的故障。

　　从安装边界尺寸来看，该转子的轴向总高度需匹配安装腔的轴向深度，保证装配后转子上下端面与腔体上下端盖的轴向间隙在0.2mm左右，既预留足够的热膨胀余量，避免工况温度升高时转子出现轴向卡滞，又能控制轴向窜动量在合理范围，保证旋转稳定性。叶片的曲面建模过程中，需通过多组截面线放样生成连续曲面，保证曲面的G1连续，避免出现局部曲率突变，否则不仅会增加流体流经时的阻力损失，还会在高速旋转时产生额外的气动噪声，影响设备运行的平稳性。

　　在实际选型适配时，需根据管路内的流体介质属性调整叶片的表面粗糙度要求，若应用于洁净气体、液体的计量场景，叶片表面粗糙度需达到Ra0.8以上，减少介质中的杂质附着在叶片表面改变转子动平衡；若应用于含少量杂质的流体场景，则可适当加大叶片与壳体的配合间隙，同时提升叶片前缘的耐磨性能，避免长期冲蚀导致叶片型线变形，影响计量精度或动力输出效率。这类一体化结构的涡轮转子，相比分体式焊接组装的转子结构，不存在焊缝应力集中的问题，结构强度更高，更适合长期在高转速工况下连续运行，日常维护时仅需定期检查转轴的磨损情况与叶片表面的结垢情况即可，维护成本相对更低。
