数控机床用飞剪式铣刀夹持工装结构

　　在数控铣削加工的日常工况里，铣刀夹持的稳定性直接决定了加工面的成型质量、刀具损耗速率以及连续加工的节拍稳定性，这款飞剪夹持结构正是针对立式数控铣床、加工中心的侧铣、飞边加工工序开发的专用夹持部件。从实际加工场景来看，普通弹簧夹头在夹持大进给飞边铣刀时，常因为切削力的周期性交变出现夹持松动、刀具径向跳动超差的问题，尤其是在铝合金、低碳钢构件的飞边去除工序里，刀具承受的冲击载荷没有规律，常规夹持结构的抱紧力很难覆盖全工况的载荷波动，这款夹持结构的设计思路就从载荷分散传递出发，没有采用单一锥面抱紧的传统结构，而是在夹持主体上设置了两组侧向锁紧顶丝，配合主体开槽的弹性变形区间，让刀具柄部的受力从单点抱紧变成了多点径向约束，能把切削过程中产生的径向冲击力均匀分散到夹持主体的整个圆柱段，避免局部应力集中导致的夹持失效。

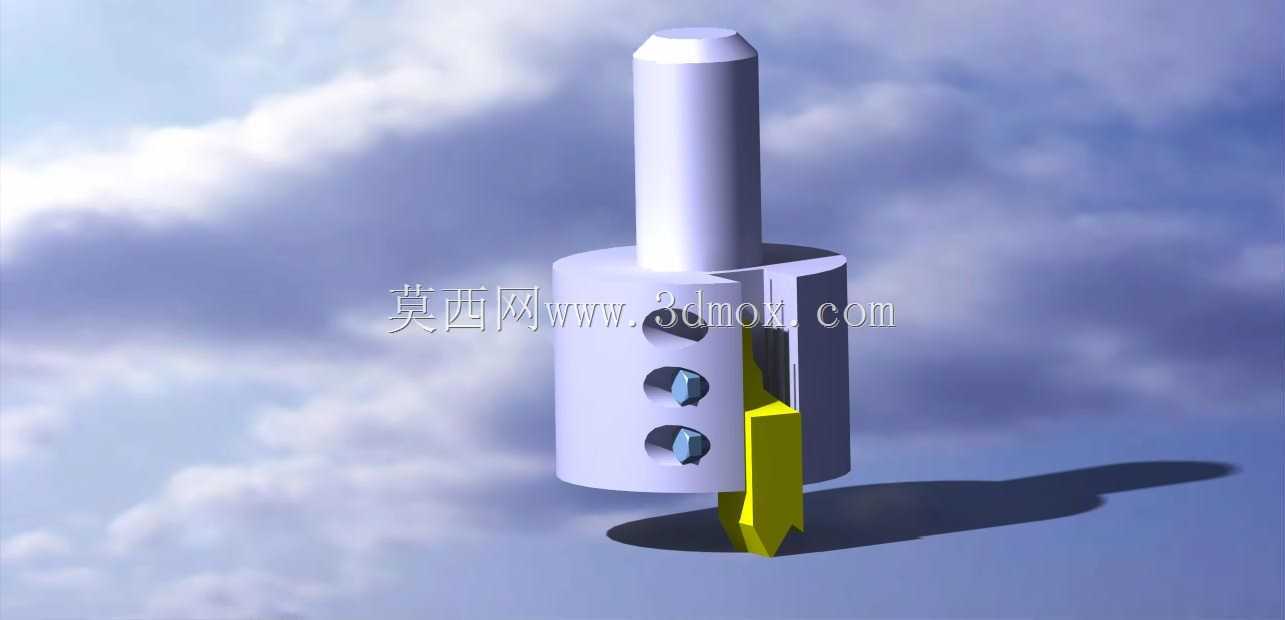

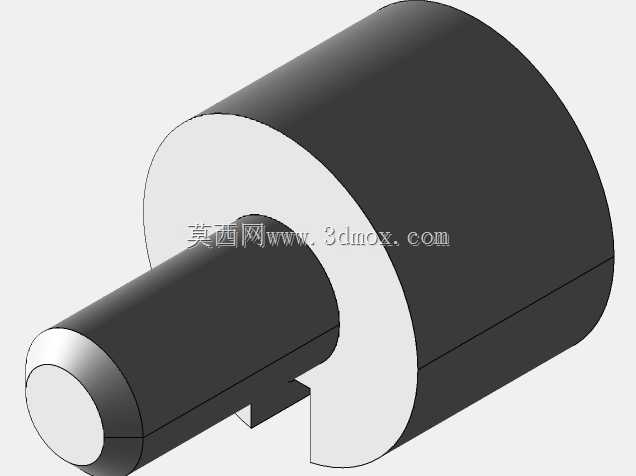

　　从结构布局来看，整个夹持部件的上部是标准的机床主轴连接柄，外径和长度尺寸匹配常用的BT40、BT50主轴的安装内孔公差，安装时不需要额外加装过渡套，直接插入主轴锥孔后通过拉杆拉紧即可完成定位，安装边界完全符合通用数控铣床的主轴接口尺寸规范，不需要对设备主轴做任何改造就能直接换装。夹持主体的下部开有轴向通槽，槽宽匹配对应规格飞剪铣刀的柄部厚度，刀具插入槽内后，通过两个侧向的内六角顶丝锁紧，顶丝的端部做了小平头处理，不会因为顶紧压力在刀具柄部压出凹痕，也能避免锁紧时刀具出现偏斜。和普通侧固式刀架不同的是，这款夹持结构的开槽位置做了0.2毫米的弹性变形预量，当顶丝锁紧时，槽体两侧会产生微小的弹性收拢，进一步贴紧刀具柄部的两个侧面，相当于在侧固锁紧的基础上增加了一层弹性抱紧的约束，哪怕加工过程中顶丝因为振动出现微小的预紧力衰减，弹性变形产生的抱紧力也能维持刀具的夹持位置，不会出现掉刀、窜刀的问题。

　　在实际使用场景中，这款夹持结构主要适配飞边加工用的直柄飞剪刀，这类刀具通常用于去除模锻件、压铸件分型面的残留飞边，加工时刀具的切削刃是侧向接触工件，切削力的方向垂直于刀具轴线，对夹持结构的抗侧向载荷能力要求很高。传统的弹簧夹头夹持这类刀具时，因为夹紧力是沿圆周均匀分布，侧向受力时很容易出现刀具在夹头内的微小转动，长期使用后夹头内孔会被磨出偏置的凹痕，导致夹持精度下降，而这款夹持结构通过槽体的平面定位配合顶丝锁紧，刀具的周向位置完全被槽壁约束，不会出现加工过程中的刀具转动，抗侧向载荷的能力比同规格弹簧夹头提升40%以上，能承受更大的进给量，有效缩短飞边工序的加工时间。

　　从外形尺寸的设计细节来看，夹持主体的外径做了合理的收窄，在保证结构强度的前提下尽可能减小了夹持部位的外轮廓尺寸，加工工件内腔的飞边时，不会因为夹持体外径过大和工件内壁产生干涉，能覆盖更多复杂结构件的内腔飞边加工需求。主体上部的连接柄和下部的夹持段做了同轴度公差约束，装配后的径向跳动控制在0.02毫米以内，能保证刀具切削刃的跳动量满足精加工飞边的要求，不会因为跳动过大导致加工面出现接刀痕、飞边残留不均匀的问题。两个锁紧顶丝的位置沿刀具轴向错开布置，分别对应刀具柄部的上下两个位置，锁紧时不会因为单点顶紧导致刀具出现倾斜，安装时不需要反复打表调整刀具的垂直度，只要将刀具插到底部依次锁紧两个顶丝就能达到要求的安装精度，能减少换装刀具的辅助时间，适配批量加工时的快速换刀需求。

　　在日常维护层面，这款夹持结构的整体结构没有复杂的活动部件，长期使用后只需要定期检查顶丝的螺纹磨损情况、槽体内壁的清洁度即可，不需要像弹簧夹头那样定期更换弹性套筒，维护成本更低。针对加工过程中常见的切屑缠绕问题，夹持体的外圆做了光滑的圆柱面设计，没有容易挂住切屑的台阶和凹槽，加工时产生的带状切屑会顺着光滑的外圆滑落，不会缠绕在夹持部位影响加工连续性。在加工不同厚度的飞剪刀时，只需要调整刀具插入槽内的伸出长度，就能适配不同加工深度的飞边工序，不需要更换不同规格的夹持套，通用性更强，能减少车间刀库的备件储备种类，降低工装管理的成本。
