燃气轮机用径向涡轮风扇结构设计

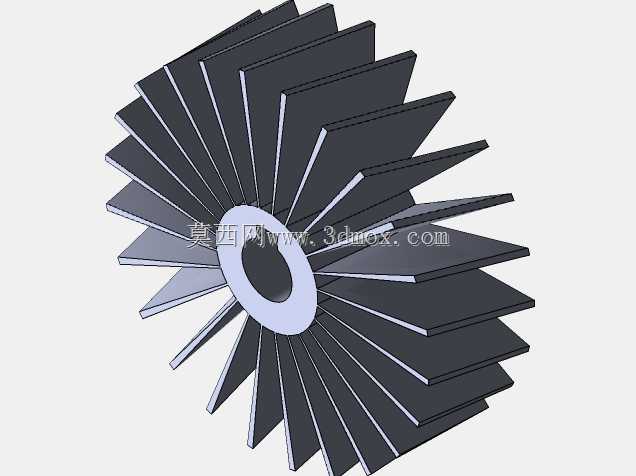

　　在中小型燃气轮机、微型涡轮动力装置以及部分工业通风增压设备的核心气动部件选型与结构设计环节，这类径向式涡轮风扇的结构合理性直接决定整套设备的能量转换效率与运行稳定性。不同于普通轴流通风扇的气流走向设计，该涡轮风扇采用离心式径向出流结构，气流从轮盘中心的安装孔位置轴向进入叶轮流道，在叶片的导流推动下沿径向向外甩出，过程中完成动能与压力能的转换，既可以作为燃气轮机的涡轮做功部件承接高温高压燃气的冲击输出旋转扭矩，也可作为高压通风部件为密闭腔体提供稳定的风压输出。从结构设计逻辑来看，轮盘中心的通孔为核心安装定位基准，孔壁的加工公差需要匹配对应传动轴的配合精度，通常采用过渡配合设计保证运转过程中不会出现相对滑移，

　　同时轮盘靠近中心的位置做了等厚度加强处理，抵消高速旋转时中心区域产生的巨大离心应力，避免轮盘在额定转速下出现径向开裂的失效问题。叶片采用等厚度直板型设计，沿轮盘周向均匀分布，每片叶片的安装角度经过气动计算校准，既保证气流在流道内的流动阻力处于较低区间，也能让叶片承受的气动载荷均匀分布在叶根与轮盘的连接位置，叶根和轮盘采用一体化结构设计，省去了额外的叶片装配工序，也避免了装配式叶轮在高速运转下可能出现的叶片飞出风险。这类涡轮风扇的安装边界需要结合配套设备的腔体尺寸确定，轮盘的外径尺寸决定了叶轮的最大做功能力，外径越大相同转速下能输出的风压与流量越高，但对应的旋转转动惯量也会提升，对驱动轴的启动扭矩要求也随之提高；

　　叶片的轴向宽度决定了单圈旋转能带动的气流量，宽度越大流量上限越高，但叶片自身承受的气动弯矩也会同步增大，设计时需要平衡流量需求与叶片结构强度的关系。在实际工业场景中，这类结构的涡轮风扇除了应用在小型燃气轮机的动力段，也常被用在高温烟气引风装置、工业设备的散热增压模块、小型涡轮增压器的压气机端，不同应用场景下对叶片的材质要求存在差异，用于燃气轮机做功段的叶轮需要采用耐高温合金材质，承受燃气的高温冲刷，而用于普通通风散热场景的叶轮采用铝合金或者工程塑料材质即可满足使用需求。设计这类叶轮的三维结构时，需要重点校验几个核心参数的匹配度：首先是叶片的数量，叶片数量过少会导致流道内气流出现严重的涡流损失，降低能量转换效率，

　　叶片数量过多则会增大气流与叶片表面的摩擦损失，同时提升叶轮整体重量与转动惯量；其次是叶片的出口安装角，该角度直接决定叶轮的压力流量特性曲线，前倾式叶片能获得更高的输出风压但效率偏低，后倾式叶片运行效率更高但风压输出能力稍弱，径向直叶片的特性介于两者之间，且加工难度最低，适合批量生产应用。另外轮盘的端面跳动公差也是安装时需要重点控制的指标，如果端面跳动量过大，叶轮高速旋转时会产生明显的轴向振动，不仅会产生额外的运转噪音，还会对支撑轴承造成额外的交变载荷，缩短轴承的使用寿命，严重时甚至会引发叶轮与周边腔体的剐蹭事故。从建模逻辑来看，这类叶轮的三维建模通常采用阵列特征完成叶片的周向分布，先绘制单个叶片的截面轮廓与轮盘的基体草图，通过拉伸或者旋转特征生成基础实体后，对单个叶片与轮盘的连接位置做圆角过渡处理，降低应力集中系数，之后通过圆周阵列命令生成所有叶片，最后对中心安装孔做倒角处理，方便装配时的轴件导入。需要注意的是，叶片与轮盘连接位置的圆角半径不能过大，否则会挤占流道的有效通流面积，影响气流的顺畅流动，圆角半径过小则无法起到有效降低应力集中的作用，通常取叶片厚度的0.3-0.5倍为最优区间。在实际选型替换时，除了匹配叶轮的外形安装尺寸，还需要校验叶轮的动平衡等级，通常这类高速旋转的叶轮需要达到G2.5以上的动平衡精度，才能保证在额定转速下平稳运行，避免出现异常振动问题。
