外啮合齿轮式液压动力供油单元结构

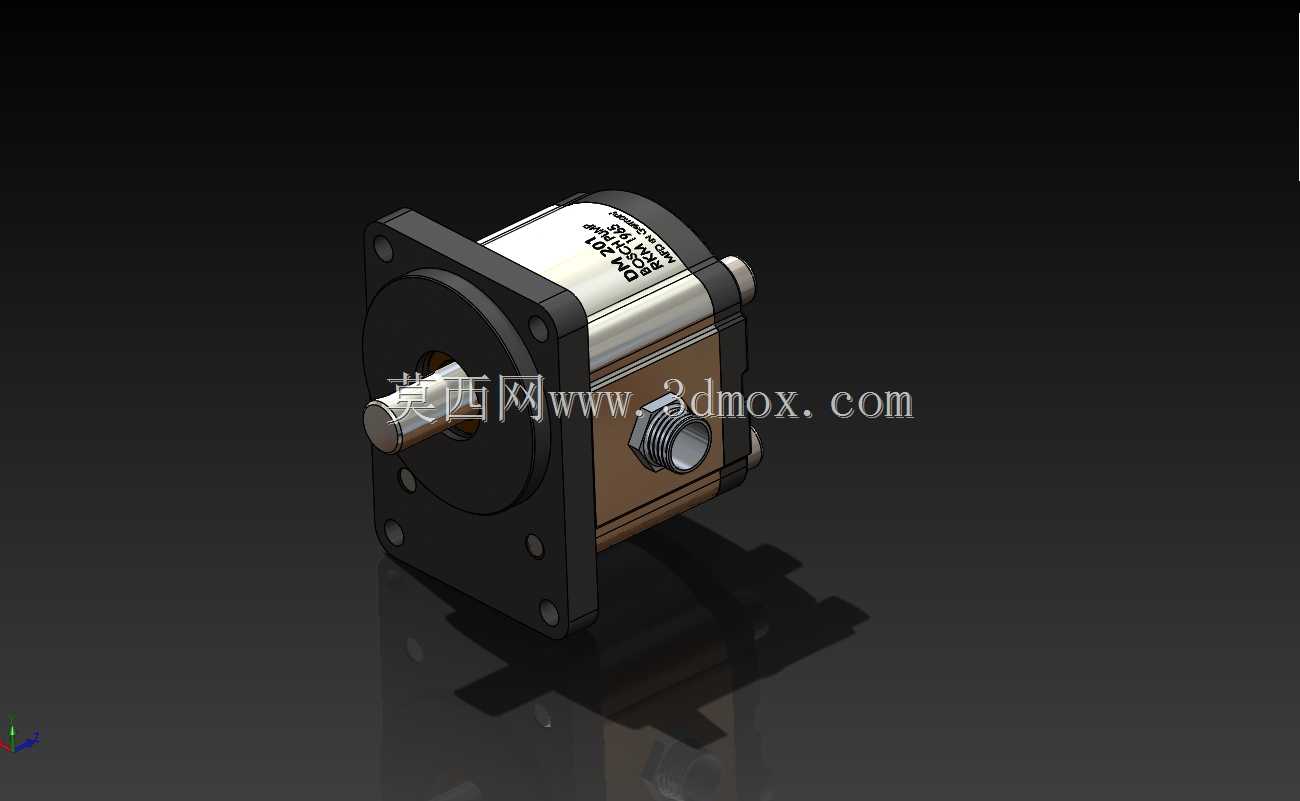

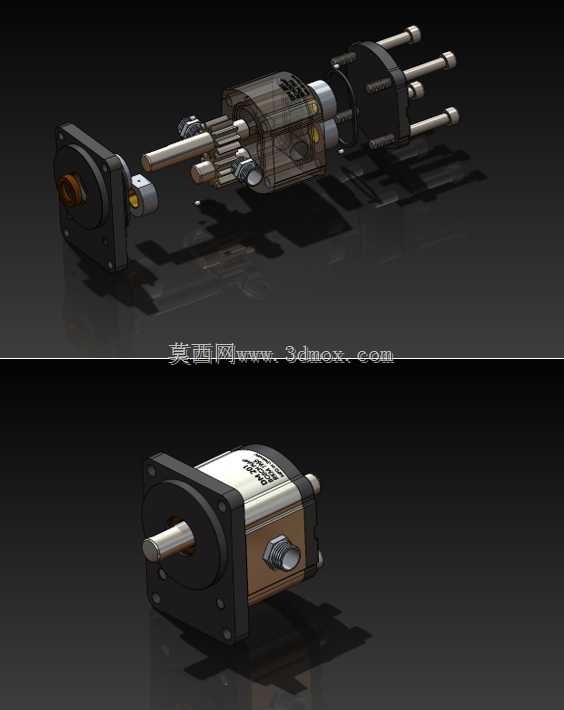

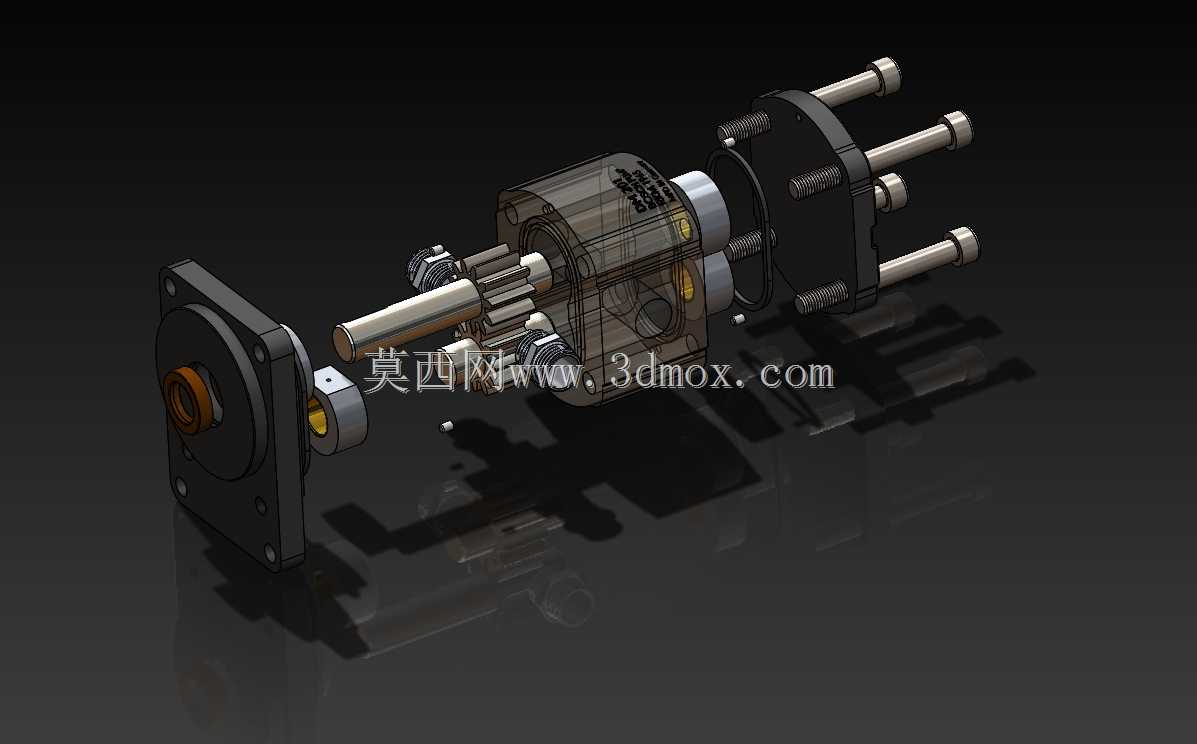

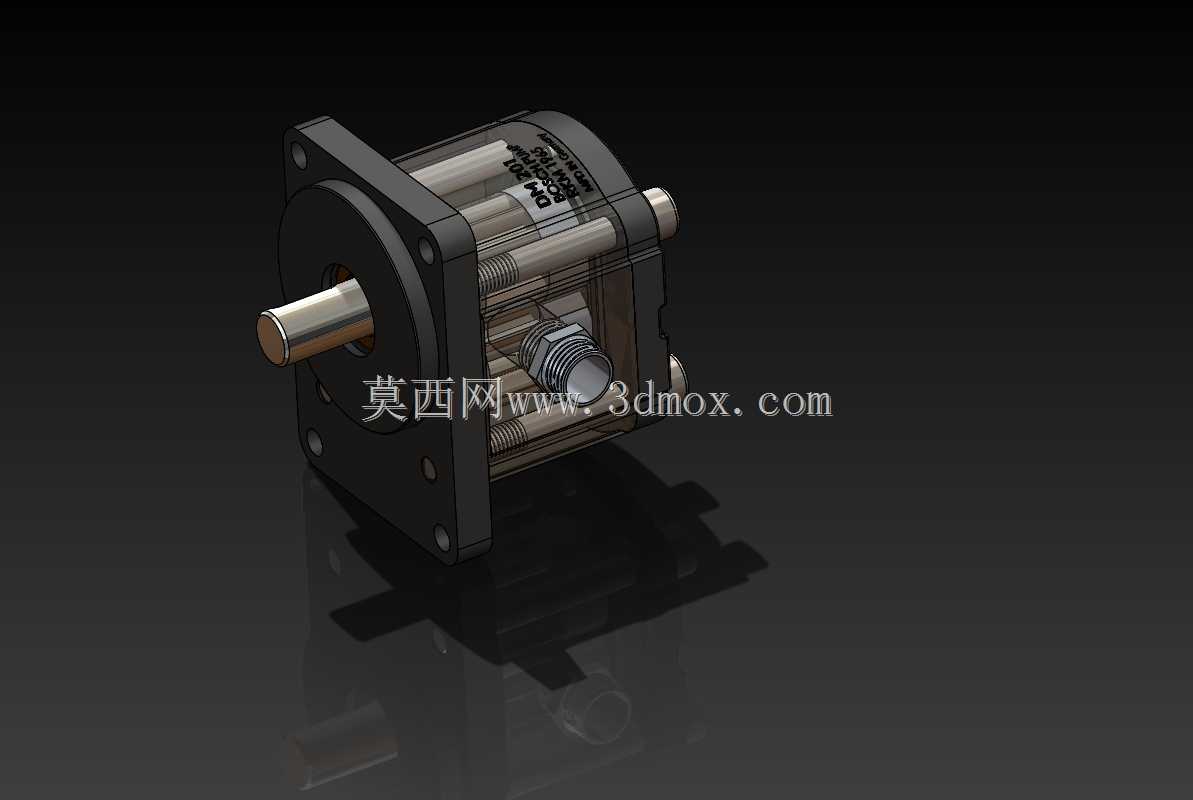

　　三片壳体之间通过定位销保证同轴度与装配位置精度，再通过内六角螺栓完成整体锁紧，壳体结合面采用高精度平面加工，无需额外密封垫片即可实现高压油的密封效果，避免长期运行后密封垫片老化引发的内泄问题。输入轴采用伸出式结构设计，轴端加工有标准平键键槽，可直接通过联轴器与驱动电机、内燃机输出端连接，也可适配皮带轮、齿轮传动的取力结构，轴伸位置采用双唇口骨架油封实现动密封，既可以防止泵体内的高压油向外泄漏，也能阻挡外部环境中的粉尘、水汽进入泵体内部污染液压油，避免齿轮、轴承等运动部件出现异常磨损。进出油口采用对称式流道设计，进油口通径大于出油口通径，这样的设计可以降低进油侧的流道阻力，避免齿轮高速旋转时出现吸油不足、气蚀等问题，这套液压动力供油结构采用外啮合齿轮作为核心增压元件，在各类固定工业液压站、行走机械液压回路、机床夹紧供油系统、工程机械执行机构驱动回路中都有广泛适配场景，作为液压系统的动力发生部件，它的核心作用是将输入端的旋转机械能转化为液压油的压力能，为后续回路中的油缸、液压马达、控制阀组提供稳定压力与流量的压力油输出，保障整个液压系统的动作执行可靠性。从结构设计逻辑来看，整体采用三片式壳体布局，分别为前端盖、中间泵体、后端盖，前端盖集成输入轴的支撑密封结构，中间泵体内腔加工出高精度的齿轮容腔，一对参数完全一致的渐开线圆柱齿轮在容腔内做无侧隙啮合运转，后端盖设置进出油口的流道结构，同时集成齿轮轴的尾部支撑点位，

　　出油侧流道做了圆弧过渡处理，减少高压油流出时的压力脉动与流道噪音。齿轮部件采用合金结构钢经渗碳淬火处理，齿面硬度达到HRC58-62，齿形经过磨齿精加工，既保证了啮合过程的传动平稳性，也提升了齿面的耐磨性能，延长部件的连续运行寿命，齿轮轴与两端盖之间采用滑动轴承配合，轴承材质为高力黄铜，表面加工有油槽结构，泵运转时压力油会通过壳体上的引油孔进入轴承配合面，形成稳定的动压油膜，实现运动部件的自润滑，无需额外添加润滑脂。从安装边界来看，前端盖加工有标准的止口定位结构与安装螺栓孔，可直接适配通用的法兰安装支架，安装止口的同轴度与输入轴保持严格的形位公差要求，保证安装后输入轴与驱动端的同轴度误差控制在允许范围内，

　　避免轴承受额外径向力导致的早期损坏，整体外形紧凑，径向尺寸与轴向尺寸控制合理，可适配安装空间局促的设备集成场景，比如小型液压动力单元、机床内置液压站、工程机械的紧凑布局取力位置。在实际运行过程中，当输入轴带动主动齿轮旋转时，吸油腔侧的齿轮逐渐脱开啮合，容腔容积增大形成局部真空，油箱内的液压油在大气压作用下进入吸油腔，随着齿轮的旋转，齿槽内的液压油被带到压油腔侧，压油腔侧的齿轮逐渐进入啮合，容腔容积减小，将齿槽内的液压油挤压出去形成高压油输出，整个运转过程连续平稳，输出流量的脉动率控制在较低水平，可适配对压力稳定性有一定要求的精密液压回路，比如机床的伺服夹紧回路、工装的定位锁紧回路。设计过程中针对齿轮的卸荷槽做了优化，

　　在两端盖对应齿轮啮合的位置加工有矩形卸荷槽，可将齿轮啮合时困在齿间的高压油引导至压油腔，避免困油现象引发的压力冲击、振动与噪音问题，同时也降低了齿轮运转时的额外负载，提升整体的运行效率。壳体材质采用高强度铸铁，经过时效处理消除内应力，避免长期高压运行后出现壳体变形问题，流道内壁做了清砂与光整处理，减少油液流动时的沿程阻力，同时避免残留的型砂进入液压回路造成阀组卡滞、执行部件拉伤等故障。这套结构的设计冗余度充足，可适配不同黏度等级的矿物液压油，在常规工业环境的油温范围内都能稳定运行，既可以作为独立的液压动力源使用，也可以集成在多路阀组、液压动力包上作为核心供油部件，适配不同行业的液压系统设计需求，结构拆解与装配逻辑清晰，便于后期的维护与易损件更换，比如油封、轴承这类易损件都可以在不拆解核心齿轮容腔的情况下完成更换，降低设备的后期维护成本。
