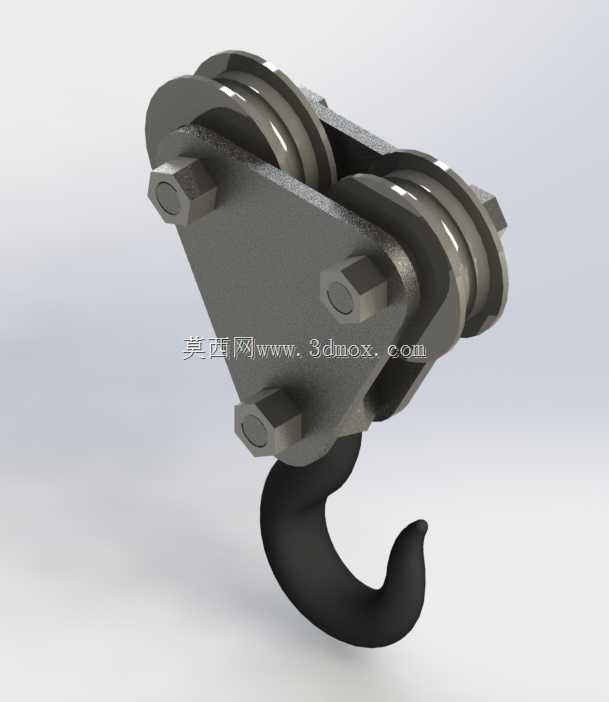

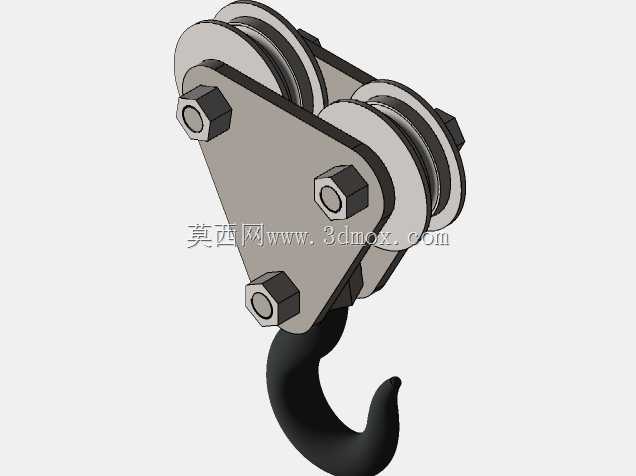

双滑轮组起重吊钩结构设计

　　在车间重型工件转运、港口散货装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩作为起重设备直接对接吊重的终端部件，其结构合理性直接决定吊装作业的可靠性与作业效率。这款双滑轮组起重吊钩，在设计阶段就充分考虑了中小吨位桥式起重机、门式起重机的日常作业需求，区别于单滑轮吊钩的受力局限，双滑轮的排布能够让钢丝绳的受力更均匀，避免单绳受力过大导致的钢丝绳磨损过快问题，同时也能在起吊过程中减少吊钩自身的扭转趋势，让吊重起升过程更平稳，不会出现重物在空中打转的情况，这一点在吊装精度要求较高的机加工车间转运待加工重型铸件时尤为重要，能有效避免工件因摆动碰撞机床导轨或者工位器具。

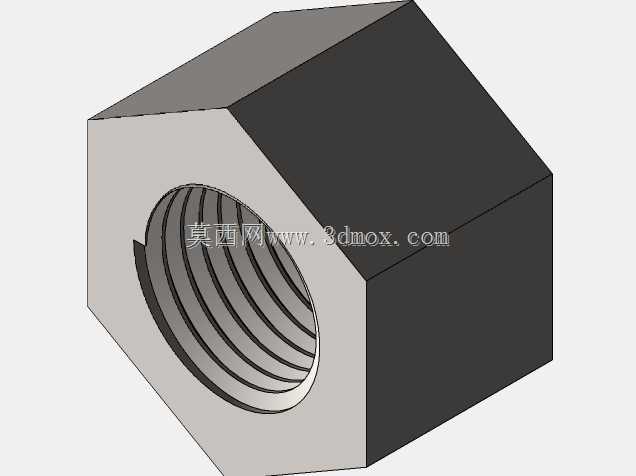

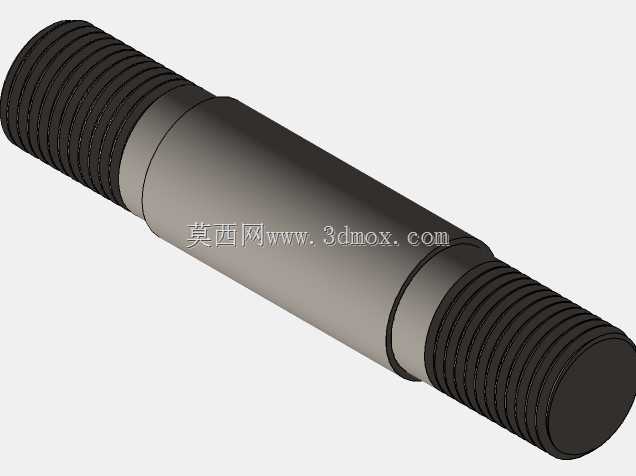

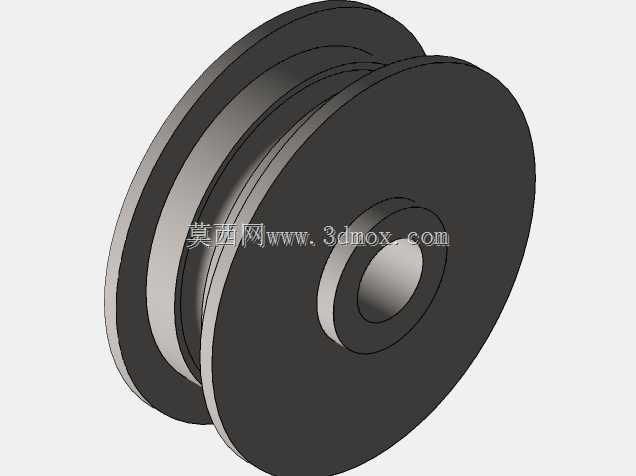

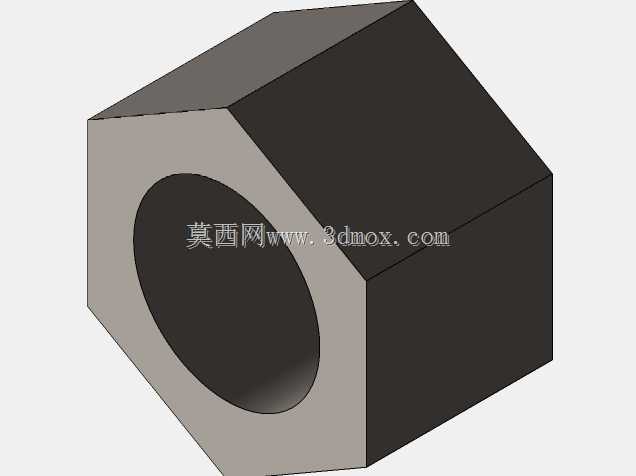

　　从结构设计逻辑来看，整个吊钩组件采用模块化的装配思路，上部的三角架体作为核心承载基体，两个滑轮分别通过销轴固定在架体的两个上支耳位置，架体下部的支耳通过吊钩横梁与钩体连接，所有销轴的端部都采用开槽螺母配合开口销的防松结构，这是起重部件设计里的经典防松方案，能够承受起吊过程中的交变冲击载荷，不会因为频繁的起升、制动震动导致螺母松脱。滑轮的轮槽尺寸匹配常规起重用钢丝绳直径，轮槽边缘做了圆弧过渡处理，避免钢丝绳在进出轮槽时被硬棱切割，延长钢丝绳的使用寿命，同时滑轮内部集成了滑动轴承衬套，能够在钢丝绳带动滑轮转动时降低摩擦阻力，减少起升机构的功率损耗。钩体部分采用锻造钩头的结构形式，钩尖位置设置了防脱挡板的安装位，实际使用时可以加装防脱棘爪，避免吊装索具从钩口意外滑出，这也是起重安全规范里明确要求的结构细节。

　　从安装边界来看，这款吊钩组件的上部两个滑轮的中心距经过精准核算，能够匹配对应吨位起重机的卷筒钢丝绳出绳间距，安装时不需要额外调整钢丝绳的偏角，钢丝绳从卷筒引出后可以顺畅进入滑轮轮槽，不会出现咬绳、跳绳的情况。架体的整体宽度控制在常规起重机吊钩组的安装尺寸范围内，能够适配现有多数中小吨位起重机的吊钩更换需求，不需要对起重机的起升小车结构做额外改造。下部钩头的开口尺寸满足常规吊装卸扣、钢丝绳吊索的挂接需求，不管是使用环形吊带还是钢丝绳索具，都能顺利挂入钩头，同时钩头的承载面做了加宽处理，挂接卸扣时不会出现卸扣侧向受力的情况，保证索具的受力状态符合设计要求。

　　在实际使用场景中，这款吊钩组能够覆盖5到10吨区间的常规吊装作业需求，不管是车间内的机床上下料重型工件转运，还是室外货场的成捆钢材装卸，都能稳定发挥作用。设计时充分考虑了日常维护的便利性，所有销轴都设计了注油孔，可以定期加注润滑脂对滑轮轴承、吊钩横梁的转动面进行润滑，减少部件磨损，同时各个连接部件都可以单独拆卸更换，当滑轮轮槽磨损到限或者钩头出现疲劳损伤时，不需要更换整个吊钩组，只需要更换对应损坏部件即可，降低设备的维护成本。整个结构的受力路径清晰，吊重的载荷通过钩头传递到吊钩横梁，再分散到三角架体，最后通过两个滑轮均匀分配到两根钢丝绳上，每个受力环节的截面尺寸都经过强度校核，能够承受额定载荷下的静载与动载冲击，避免出现结构断裂的风险。另外，架体的三角形结构本身具备极佳的结构稳定性，相比板式吊钩架，三角形的封闭结构在承受侧向力时的抗变形能力更强，当吊重出现小幅摆动时，架体不会因为侧向载荷出现永久变形，保证吊钩组的长期使用精度。
