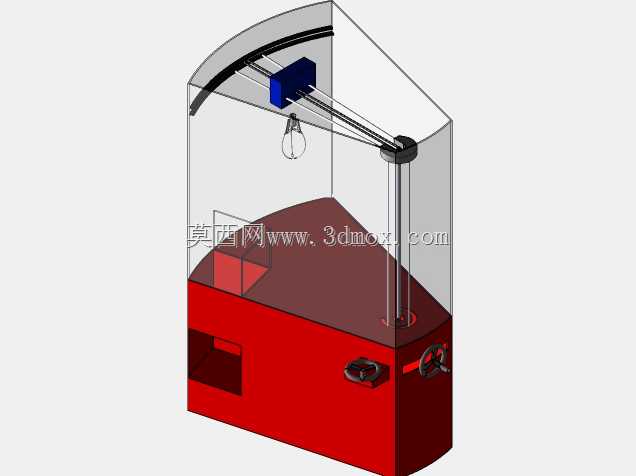

拱廊起重设备SolidWorks结构设计模型

　　在厂房内部重型工件转运、仓储库区重型货物堆垛、港口散货定点装卸这类需要覆盖固定扇形作业区域的场景中，拱廊起重机的结构适配性远高于常规直线运行的桥式起重设备。这类设备依托拱廊式的弧形承载结构，能够在不额外铺设长距离直线轨道的前提下，覆盖半径范围内的所有作业点位，尤其适合作业区域边界存在弧形建筑结构、无法布置直行起重轨道的老旧厂房改造、弧形仓储库区的物料调度场景。从实际作业用途来看，该设备主要承担10吨级以内的定点重物吊装、工位间工件转运、设备检修时的重型部件拆装吊运工作，相比移动式汽车吊，它不需要占用地面通行通道，作业时不会干扰地面其他生产工序的流转，相比悬臂吊，它的作业覆盖范围更广，能够同时服务多个沿弧形排布的生产工位。

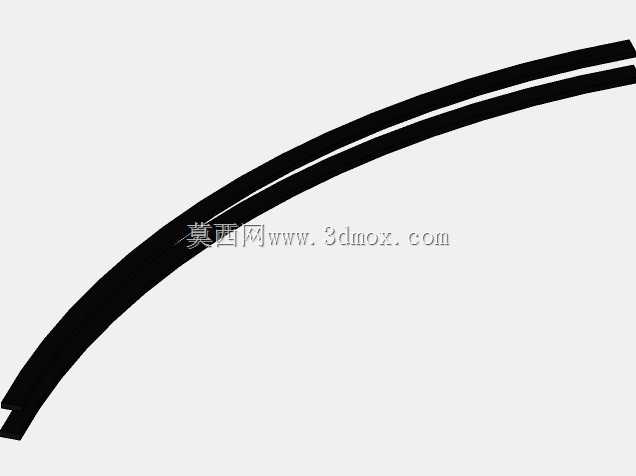

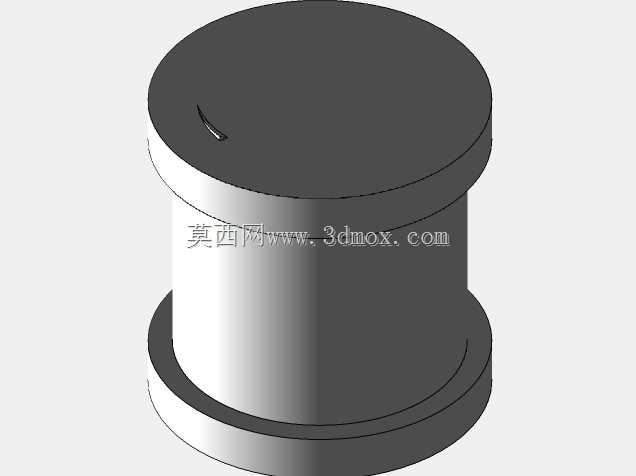

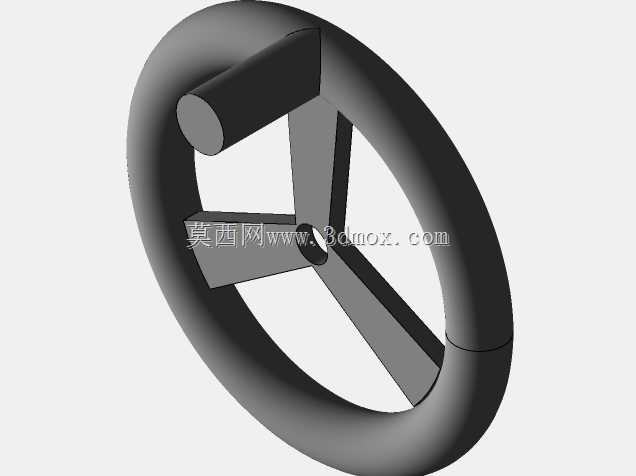

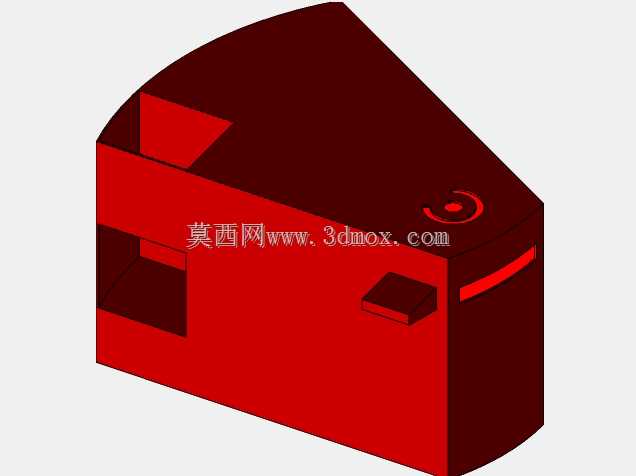

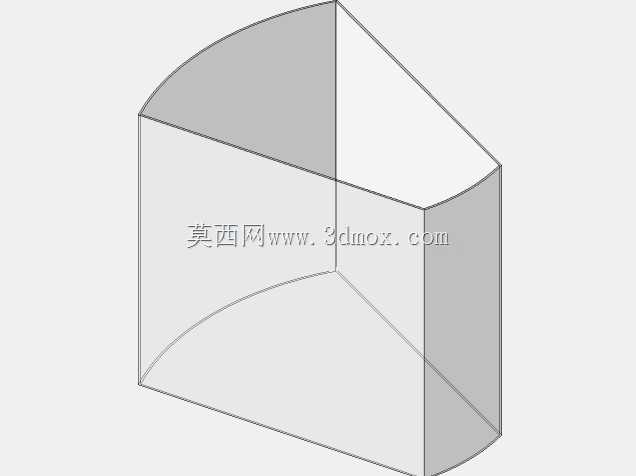

　　从结构功能特性来看，这个三维模型完整还原了拱廊起重机的核心承载结构：主体采用半弧形的箱型梁作为主承载拱架，箱型梁内部设置有横向加劲肋，能够抵消吊装重物时产生的弯扭组合载荷，避免弧形梁在长期交变载荷下出现侧向失稳。拱架的弧形端面设置有运行轨道，起重小车能够沿弧形轨道做圆周方向的移动，配合起升机构的升降动作，可实现覆盖半径内任意点位的重物取放。模型中还原的起升机构集成在小车架上，采用卷筒缠绕钢丝绳的起升结构，小车的运行驱动采用侧边轮缘导向的设计，能够适配弧形轨道的曲率变化，避免运行过程中出现卡轨、脱轨的问题。设备的端部设置有定位缓冲块，当小车运行到轨道极限位置时，缓冲块能够吸收冲击动能，避免硬碰撞对结构造成损伤。

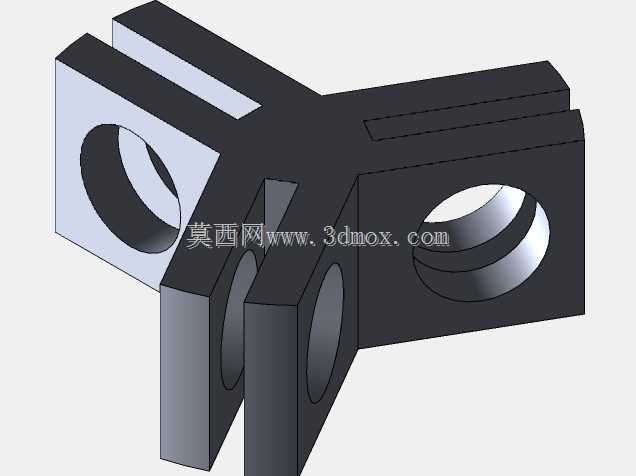

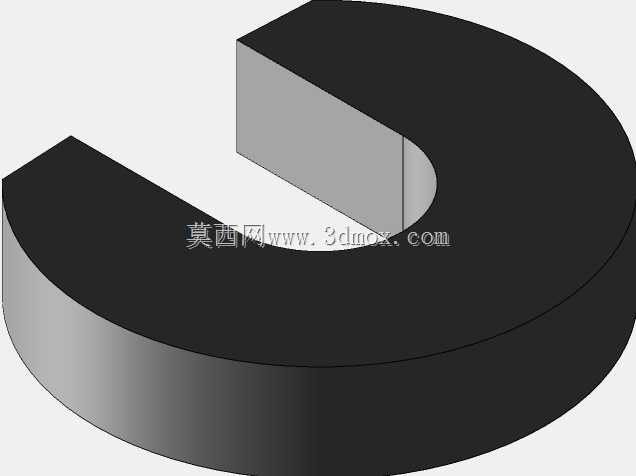

　　在设计思路的还原上，这个模型遵循了起重设备的等强度设计原则：弧形主拱架的截面尺寸从端部到中部逐渐过渡，中部作为弯矩最大的位置采用加厚的箱型截面，靠近端部支撑的位置截面尺寸适当减小，在保证整体结构强度、刚度满足吊装载荷要求的前提下，尽可能降低结构自重，减少支撑基础的承载负荷。模型中预留的安装边界清晰可查：设备的两个支撑端需要固定在土建基础的预埋钢板上，基础的水平度偏差需要控制在千分之一以内，避免弧形轨道安装后出现曲率偏差导致小车运行卡滞；设备的顶部预留有检修通道的安装接口，后期可配套铺设安全护栏，方便运维人员对起升机构、供电滑线进行日常检修；设备的底部与基础连接的位置设置有调整垫板，安装时可通过垫板调整拱架的整体水平度，补偿土建施工的尺寸误差。

　　从外形尺寸的适配性来看，该模型对应的实际设备作业半径覆盖范围可根据现场工位排布调整，主拱架的弧形半径可根据作业区域的实际跨度做参数化修改，起升机构的起升高度可根据厂房的净空高度调整卷筒的容绳量。模型中还原的供电滑线沿拱架侧边布置，能够随小车的弧形运行持续供电，避免电缆拖拽出现缠绕、磨损的问题。在实际选型应用中，结构工程师可基于这个模型快速调整拱架的曲率、截面参数，匹配不同作业场景的载荷要求，也可直接提取模型中的安装接口尺寸，对接现场的土建基础设计、配套电气系统的选型工作，减少从零开始建模的重复工作量，缩短项目的设计周期。需要注意的是，在针对具体项目修改模型时，需要根据现场的最大吊装重量校核主拱架的静挠度，保证满载时拱架的下挠量不超过跨度的千分之二，避免小车运行时出现爬坡、溜车的问题，同时要校核端部支撑位置的连接螺栓强度，保证在极端偏载工况下连接结构不会出现失效。
