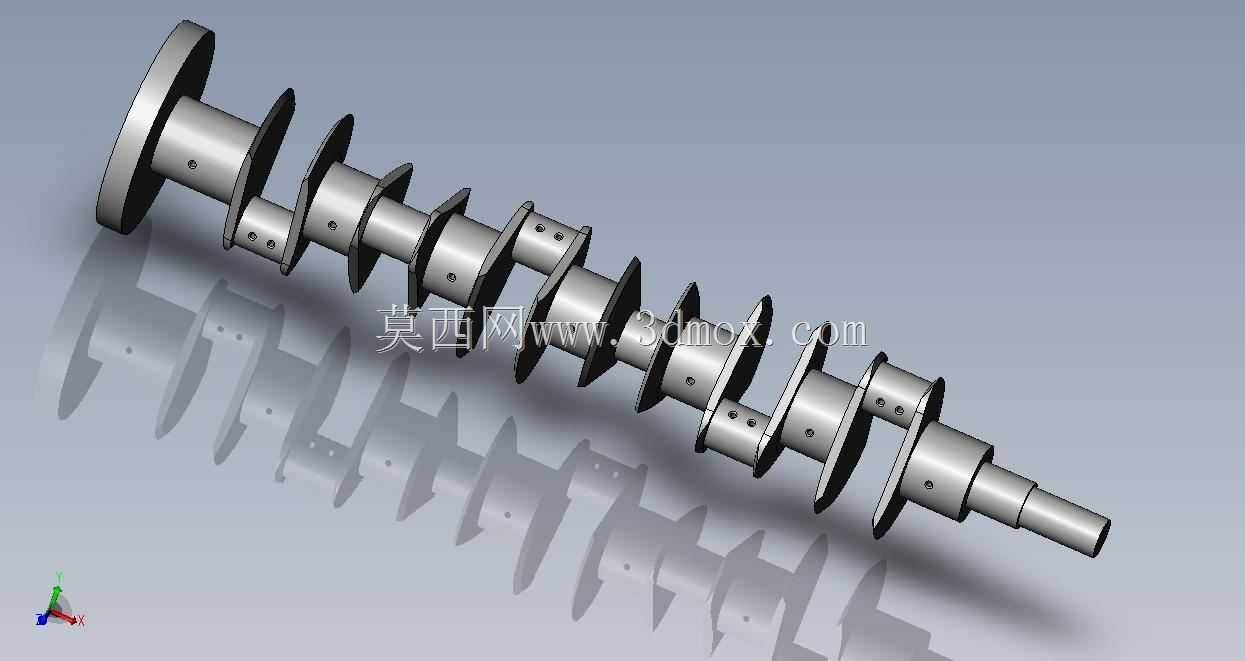

起重机传动用多拐曲轴结构

　　在起重设备的动力传输链路中，曲轴是将旋转动力转化为往复做功动作、或是将往复驱动力转化为旋转输出的核心传动构件，这款多拐曲轴结构主要适配中小吨位起重设备的卷扬驱动单元、变幅机构的动力转换场景，在港口固定吊、车间桥式起重机的动力端都能见到同结构构件的应用。从实际工况出发，起重作业的载荷具备强冲击、瞬时过载的特性，因此该曲轴在结构设计上采用了全支撑式的轴颈布局，每两个相邻曲柄臂之间都设置有独立的主轴颈支撑位，能够将曲柄销位置承受的连杆作用力均匀分散到各个支撑点位，避免单段轴承受过大弯矩出现疲劳裂纹。设计过程中首先确定的是各曲柄的相位角，为了匹配起重机构动力输出的平稳性要求，相邻曲拐按照120度相位差排布，能够让做功行程的作用力均匀叠加，

　　减少动力输出端的扭矩波动，避免起吊重物时出现的启停抖动问题。从外形尺寸来看，该曲轴整体为长轴类阶梯结构，输入端采用直径逐级收窄的阶梯轴设计，预留了联轴器安装的轴肩定位面，安装时可以通过轴肩实现轴向定位，配合平键槽完成周向固定，不需要额外加装定位套就能满足传动的同轴度要求；输出端的法兰盘结构直接对接卷扬机构的连接盘，法兰端面上的定位销孔按照等节距排布，安装时能够快速实现与从动部件的对中，减少现场装配的调校工作量。曲柄臂与主轴颈、曲柄销的连接位置全部采用大圆角过渡设计，避免直角位置的应力集中，在长期承受交变载荷的工况下，能够有效降低应力集中系数，延长构件的疲劳寿命。每个曲柄销的位置都预留有润滑油道的开孔，

　　装配后可以通过主轴颈内部的通油孔将润滑油输送到曲柄销与轴瓦的配合面，在高速运转时形成稳定的油膜，减少配合面的干摩擦磨损。从安装边界来看，该曲轴的各段主轴颈直径按照统一公差带设计，适配标准剖分式轴瓦的安装尺寸，维修更换时可以直接选用通用标准轴瓦，不需要单独定制配件；整体轴向尺寸经过优化，在满足曲拐行程要求的前提下尽可能压缩了轴向长度，能够缩小动力端箱体的整体体积，减少起重设备上部回转机构的重量占比，提升设备的作业稳定性。建模过程中对各个配合面的形位公差做了对应约束，主轴颈的同轴度、曲柄销与主轴颈的平行度都按照传动件的精度要求设置了公差带，能够直接作为生产加工的尺寸参考，也可以用于起重设备动力端的装配干涉校验，

　　在虚拟装配环境中可以模拟曲轴运转时的运动轨迹，校验曲柄臂与箱体内部、连杆部件的运动间隙，避免实际装配后出现运动干涉问题。该结构的平衡设计也做了对应优化，每个曲柄臂的外侧都设置有平衡重结构，能够抵消曲拐旋转时产生的离心力，减少运转过程中的振动，降低轴承位置的附加载荷，适配起重设备连续作业的工况需求。
