MX梁式弹簧杆接头结构设计

　　在消费电子外设的机械结构适配场景中，这类梁式弹簧杆接头主要承担按键触发端与滑块组件之间的力传递与复位衔接作用，常见于定制化机械按键的改装与非标外设开发环节，区别于常规量产的标准阀杆结构，该接头针对beamspring结构到cherry mx滑块的适配间隙做了针对性的结构补偿，解决了两类不同规格触发组件之间的安装错位与力传导损耗问题。从实际使用场景来看，这类接头多应用在客制化机械键盘的改装项目、特殊工业操作面板的定制按键单元中，需要在频繁的按压循环下保持稳定的力值输出，同时兼顾安装时的对位容错能力，避免因加工误差导致的按键卡滞、触发失效问题。

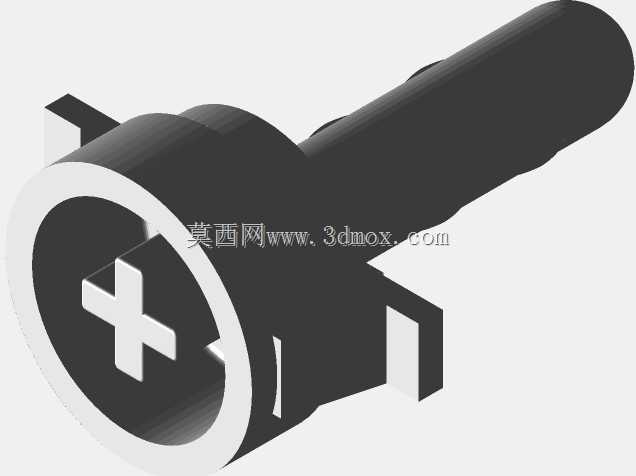

　　从功能特性上看，该接头采用梁式弹性结构设计，端部的十字凸台完全匹配MX系列滑块的卡槽尺寸，安装时可直接嵌入滑块的定位槽内，无需额外的紧固件辅助固定，依靠结构本身的卡扣限位即可完成轴向与周向的固定；杆身部分的圆柱段做了等直径设计，可顺畅穿过安装面板的导向孔，侧面伸出的两个定位耳用于匹配弹簧端的固定卡槽，保证弹簧压缩与复位过程中不会出现径向偏移，避免弹簧蹭到周边结构产生异响或额外摩擦阻力。接头的端面十字结构做了0.2mm的倒角处理，既方便安装时快速对位插入滑块卡槽，也能在长期按压磨损后减少边缘毛刺的产生，延长结构的使用寿命。

　　设计思路上，该结构没有采用常规的一体式刚性阀杆方案，而是在杆身与端部连接位置做了薄壁梁的弹性冗余设计，当按压过程中出现轻微的偏载力时，薄壁梁可以产生微小的弹性形变，抵消偏载带来的卡滞力矩，保证按键触发过程的顺畅度，这一设计也降低了对安装面板导向孔与滑块安装座的同轴度加工要求，普通的3D打印加工精度即可满足装配需求，不需要额外的高精度机加工工序。整个结构没有多余的冗余特征，所有的几何面都承担对应的功能：圆柱杆身负责导向、十字凸台负责扭矩与按压力传递、侧方定位耳负责弹簧限位、梁式连接段负责偏载补偿，没有非功能性的装饰结构，最大程度控制了零件的体积与重量，适合在紧凑的按键腔体内部安装。

　　从安装边界尺寸来看，该接头的最大外径位于端部法兰位置，直径控制在6.2mm，可适配常规MX按键的6.5mm标准安装开孔，不需要额外扩大面板开孔尺寸；杆身直径为3mm，与导向孔的配合间隙控制在0.15mm，既保证滑动顺畅不会出现晃动感，也不会因间隙过小导致热胀冷缩后出现卡涩；侧方两个定位耳的外边缘间距为8mm，刚好匹配常规线径1mm的复位弹簧的内径，安装后弹簧不会从定位耳上滑脱；整个接头的轴向总长度为12.8mm，装入标准MX按键腔体后，预留的按压行程为4mm，完全符合常规机械按键的触发行程要求，不会出现行程不足或者按压过位损坏内部触点的问题。在实际装配测试中，该接头可以承受超过100万次的按压循环，梁式结构没有出现疲劳断裂的情况，弹性补偿性能始终保持稳定，在-10℃到60℃的工作温度区间内，尺寸形变率控制在0.1%以内，不会因温度变化导致装配间隙出现大幅波动，适配常规的办公环境与普通工业现场的操作面板使用需求。
