skcm阀杆配套顶部外壳结构设计

　　在流体控制回路的传感检测单元里，这类skcm阀杆与顶部外壳的组合结构，往往承担着阀位反馈、动作传导的核心衔接作用，很多做小型气路、液路控制模块的工程师在做集成设计时，都会碰到这类配套结构的选型或复刻需求。从实际应用场景来看，这类结构多适配小通径的精密控制阀，常见于实验室分析仪器的气路控制单元、小型自动化设备的流体执行端，还有部分医疗设备的试剂通路控制模块里，因为这类场景对阀件的安装空间要求严苛，同时需要阀杆动作的传导精度足够稳定，不能出现卡滞或者位置偏移导致的传感信号误判。

　　从功能特性上拆解，顶部外壳首先是为内部的阀杆动作提供封闭的防护空间，避免外界的粉尘、液滴侵入阀杆的运动配合面，长期使用下来如果防护不到位，很容易出现阀杆动作卡涩，连带位置传感元件的检测数据出现偏差，直接影响整个控制回路的动作准确性。其次外壳本身也是传感元件的安装载体，外壳上预留的卡位结构可以直接匹配对应的位置检测传感器，不需要额外设计安装支架，能大幅缩减整个阀组的装配占用空间。阀杆部分则是动作传导的核心部件，一端和阀芯的动作端衔接，另一端在外壳内部和传感检测的触发结构配合，把阀芯的直线或者旋转位移精准传递到传感端，保证阀位信号的反馈和实际阀芯位置完全对应。

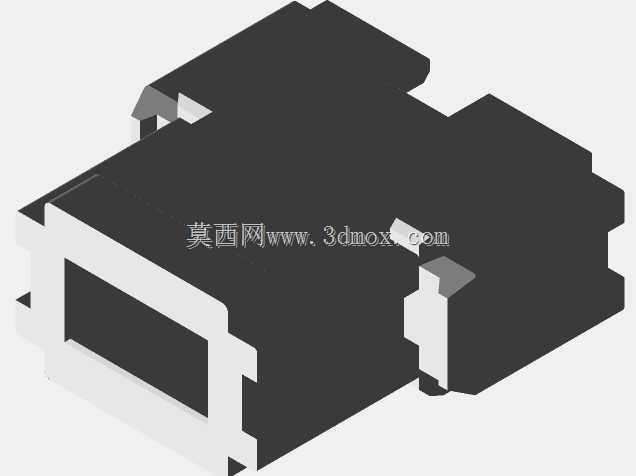

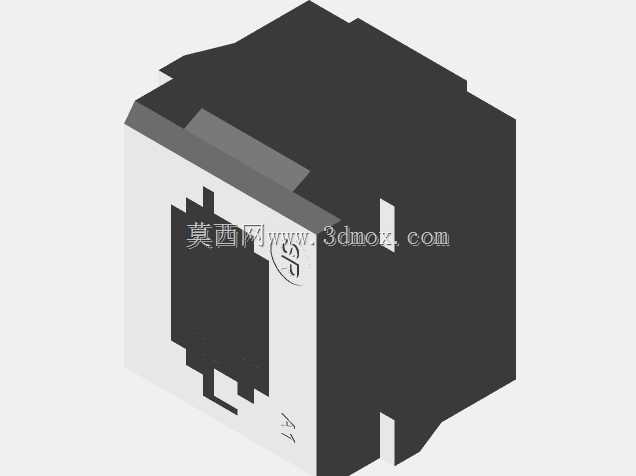

　　做这个结构的三维设计时，首先要考虑的是配合公差的匹配，阀杆和外壳内壁的配合间隙不能太大，否则会出现阀杆晃动导致传感触发位置偏移，也不能太小，不然加工或者装配的微小误差就会导致动作卡滞，尤其是在一些有温度变化的使用场景里，材料的热胀冷缩也会影响配合间隙，设计时需要根据选用的材料预留合理的公差带。外壳的外形结构做了切边和卡位设计，不是规则的方形结构，这些异形结构都是对应安装基座的卡位来做的，装配时不需要额外做周向定位，直接卡入安装位就能保证方向准确，能有效提升装配效率，也能避免后期使用过程中因为震动导致外壳移位。

　　关于安装边界的考量，这个结构的整体外形紧凑，安装时需要注意外壳侧面的凸起卡位和安装基座的卡槽深度匹配，卡槽深度过浅会导致外壳固定不牢，过深则会挤压外壳导致内部阀杆的运动空间被侵占。阀杆的伸出端长度需要和阀芯的动作行程做匹配，伸出过长会导致阀杆顶死阀芯，动作受阻，伸出过短则会出现阀芯动作到位后阀杆还没触发传感元件，出现信号反馈滞后的问题。另外外壳顶部的结构是和传感元件的安装端配合的，设计时保证了安装面的平面度，避免传感元件安装后出现倾斜，影响检测精度。

　　在实际的设备维护场景里，这种一体化的外壳和阀杆结构拆装也很方便，不需要复杂的专用工具，松开卡位就能把整个组件从阀座上拆下来，更换或者维护的时候不需要拆解整个阀组，能大幅降低现场维护的时间成本。做三维建模的时候，重点还原了各个配合面的尺寸关系，包括阀杆的运动行程空间、外壳的卡位尺寸、传感元件的安装定位面，不管是做同结构的复刻设计，还是做安装适配的校核，都能直接用来做装配干涉检查，不需要再反复测绘实物尺寸。很多工程师在做小型阀组集成的时候，往往容易忽略外壳和阀杆的配合细节，导致后期装配时出现干涉或者动作不畅的问题，这个模型把各个关键配合的结构都做了准确还原，能帮设计人员提前规避很多装配阶段的问题，减少打样后的修改次数。
