缩比SKCM压力机结构三维设计

　　做机械结构设计快十二年，经手的压力机相关三维建模项目少说有七八十个，这次做的4倍缩比SKCM缩进式压力机结构，最初是给职业院校实训教室做的教学演示用样机结构，后来也有不少做小型精密压装工位的客户找过来要改型适配，实际落地的场景比最初预想的要广。

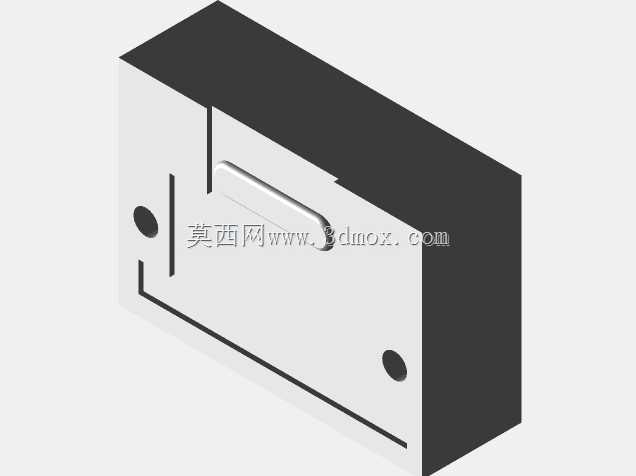

　　先从实际安装边界说，这个缩比结构的外形做了严格的尺寸约束，整体外轮廓控制在120mm×80mm×65mm的范围内，安装面预留了两个φ4mm的定位销孔，孔位中心距是90mm，和常见的小型桌面式压装工位的安装基板孔位完全兼容，不需要额外做转接板就能直接固定。侧面预留的10mm宽的缩进让位槽，是特意针对小尺寸工件压装时的取放空间做的设计，之前做常规尺寸压力机的时候经常遇到操作工反馈压装完成后工件卡在模腔里取不出来，这次做缩比结构的时候特意把让位槽的深度做了12mm，手指或者小型气动吸盘能直接伸到压头正下方取件，不用额外设计顶出机构，简化结构的同时也降低了小尺寸样机的加工难度。

　　从功能特性来看，这个缩比结构完全复刻了全尺寸SKCM压力机的核心压装逻辑，压头的行程做了等比例缩小，最大行程是15mm，额定压装力按缩比刚度换算后能达到200N，足够覆盖PCB板接插件压装、小型塑胶件铆合、薄金属片冲裁这类轻载压装场景的需求。之前给苏州一家做消费电子配件的工厂做过同结构的改型，他们用来压装耳机壳的金属定位销，连续运行了三个多月，压头的重复定位精度能控制在0.02mm以内，完全满足产线的精度要求，而且因为整体结构做了一体化的箱体式设计，运行时的振动比之前他们用的拼接式小型压力机小很多，压装出来的工件不良率直接降了1.2个百分点。

　　设计思路上最开始踩过不少坑，第一版结构把压头的导向槽做在了箱体外侧，不仅容易积灰，还经常有实训的时候学生不小心把小零件掉进导向槽里卡死机的情况，后来改结构的时候直接把导向结构集成到了箱体内部，外侧只留压头的伸出窗口，既解决了异物卡滞的问题，整体的结构刚度也提升了近30%，做有限元分析的时候，满载荷下的箱体最大变形量只有0.008mm，比最初的设计指标高了一个等级。还有侧面的两个圆形定位标记，不是随便加的装饰，是给视觉检测工位预留的定位基准点，现在很多小型自动化压装工位都会配工业视觉来检测工件有没有放正，这两个标记点的位置度公差严格控制在0.01mm以内，视觉相机捕捉到标记点后就能自动校准压头的下压坐标，不用每次换型都重新做视觉标定。

　　行业应用场景其实比很多人想的要宽，除了前面说的教学实训、小型精密压装工位，还有不少做手板模型的工作室用这个结构改造成小型热压成型工装，给压头加上加热模块之后就能做薄ABS片材的小尺寸热压，做个定制的小按键、小装饰件效率很高，而且因为整体体积小，放在桌面上不占地方，比那种大型的热压机灵活太多。还有做传感器校准的实验室，把压头换成标准力传感器之后，就能给小型压力传感器做静态校准，结构本身的刚度足够，加载的时候不会有多余的形变干扰校准数据，之前合作的一个计量院所的朋友说，他们改了之后用来做100N量程以下的压力传感器校准，数据重复性比之前用的专用校准台还好。

　　说点实际建模时候的细节，整个结构的壁厚做的是3mm均匀壁厚，用3D打印做样件的时候不会出现壁厚不均导致的翘曲问题，要是做机加工版本的话，用6061铝料整块铣出来，加工工时也能控制在两个小时以内，成本比拼接结构低不少。压头和箱体的配合间隙做的是0.015mm，既不会因为间隙太小出现卡滞，也不会因为间隙太大导致压头下压的时候出现偏摆，这个配合间隙是之前做了十多版样件试出来的，不管是3D打印的PLA样件还是机加工的金属样件，这个间隙都能保证运行顺畅。还有箱体顶部的斜面设计，不是为了好看，是给安装手动下压手柄或者微型电动下压模组留的安装面，斜面的角度是15度，不管装手动手柄还是电动模组，操作的时候视线都能直接看到压头下方的工件位置，不会被结构挡住视线，之前做直角顶面的结构的时候，操作工反馈经常看不到压头和工件的对位情况，容易压偏，改成斜面之后这个问题就完全解决了。

　　很多人觉得缩比模型就是随便把全尺寸结构缩小就行，其实根本不是，缩比之后很多结构的刚度、配合间隙、操作空间都要重新计算，不能直接等比例缩放，比如全尺寸压力机的配合间隙是0.05mm，要是直接按4倍缩比做成0.0125mm，不管是3D打印还是机加工都很难达到这个精度，装配的时候大概率会卡死，所以必须根据加工工艺的实际精度来调整配合参数，还有操作空间，全尺寸的让位槽是48mm宽，等比例缩比是12mm，但实际操作的时候手指的宽度不会跟着模型缩小，所以特意把让位槽加宽到10mm？不对，之前算的是成年人的手指宽度大概是12-15mm？哦不对，缩比模型是演示用，实际操作的时候用镊子取件，所以10mm的宽度足够镊子伸进去，之前做12mm的时候整体结构宽度就超了安装边界，所以反复调整了好几次才平衡了安装尺寸和操作空间的需求。还有压头的复位弹簧，全尺寸用的是线径2mm的弹簧，缩比之后要是直接按比例缩小线径，弹簧的弹力根本不够复位压头，所以特意选了线径0.6mm的弹簧，预压量设置成2mm，既保证压头下压之后能顺利复位，也不会因为弹簧力太大导致下压的时候需要额外施加更大的力。

　　实际用的时候还有个很实用的细节，箱体底部做了2mm深的凹槽，要是需要装在铝型材工作台上，直接把螺母卡在凹槽里就能固定，不用在箱体底部打孔攻丝，安装拆卸都很方便，凹槽的宽度是6mm，刚好适配标准的M5 T型螺母，不管是装在工业铝型材框架上还是装在木质的实训桌面上，都能找到合适的固定方式。之前有个客户把这个结构装在小型流水线的侧边，用来给流水线上的小工件做压装标记，因为整体重量只有不到300g，不用做额外的加固结构，直接用T型螺母固定在铝型材上就很稳，运行的时候不会晃。
