多通管路集成安装法兰接头结构

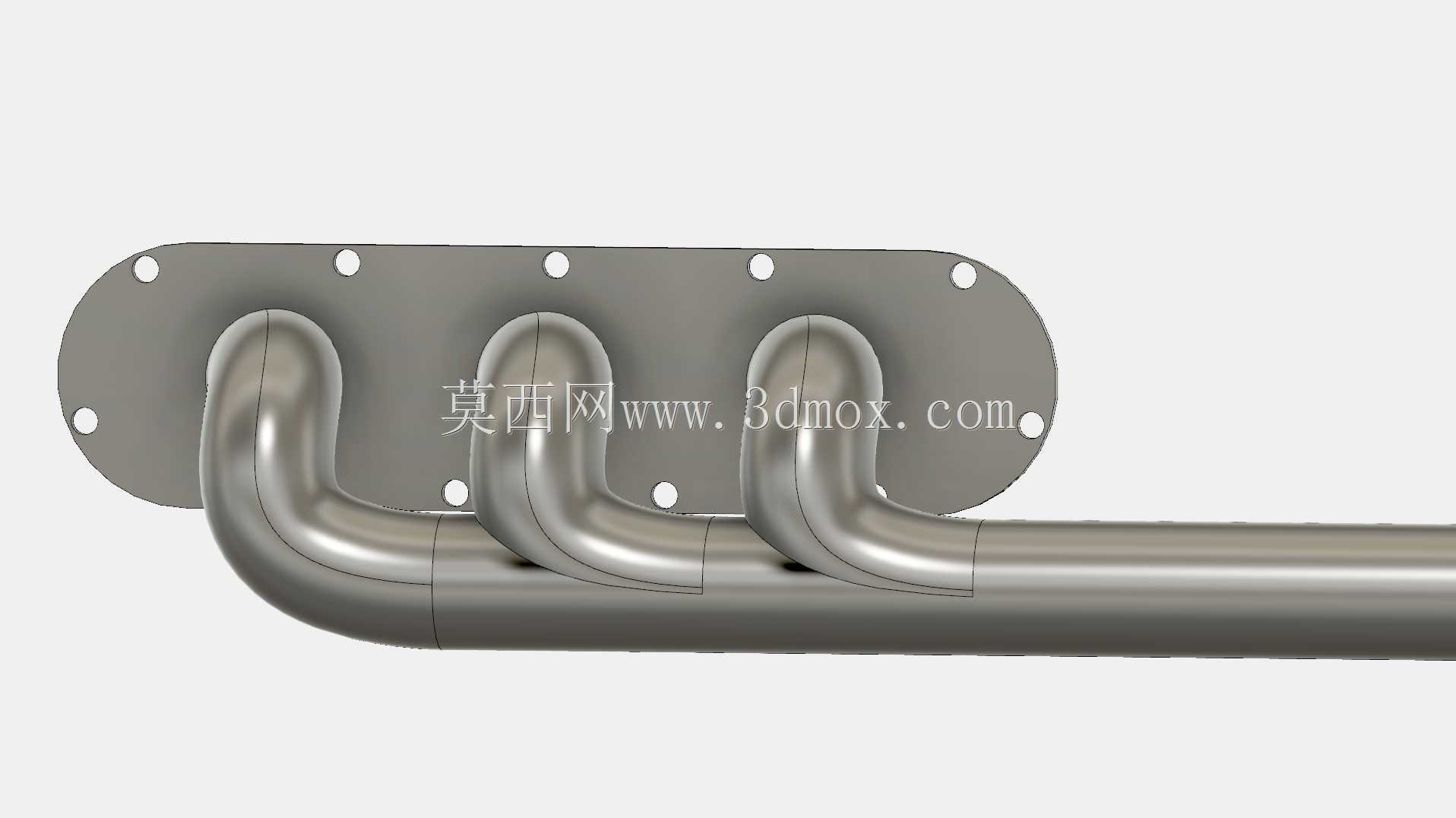

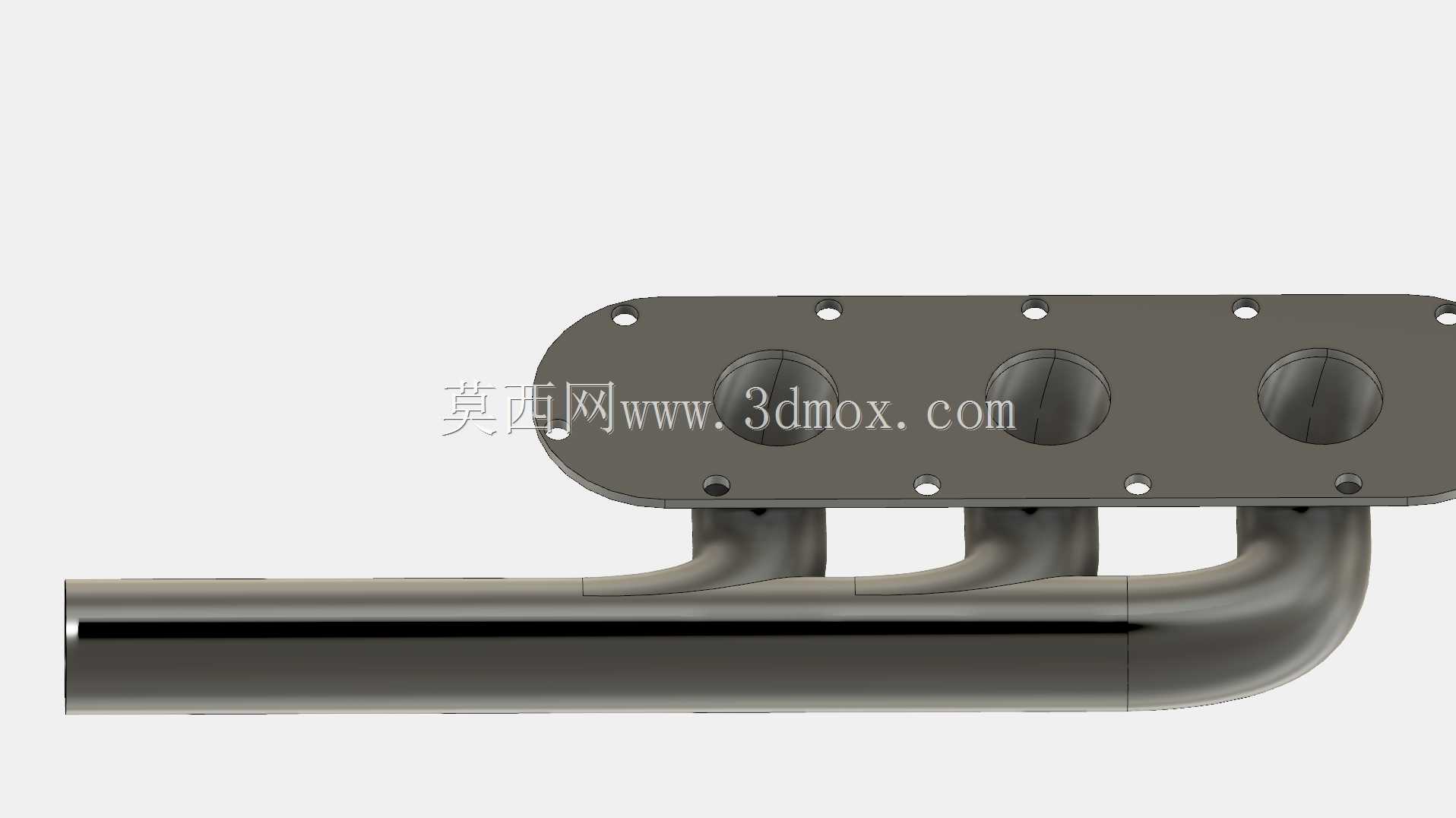

　　这类多弯管集成法兰结构，常见于流体输送系统的支路汇流节点，不管是工业设备的冷却循环回路、气动系统的支路分配，还是小型动力单元的气路、油路接驳端，都能见到这类结构的实际应用。从实际使用场景来看，这类结构核心作用是将多根并行支路的介质，通过统一的法兰安装面汇流到主输送管路，或是将主管路的介质均匀分配到多个支路，相比单管逐个安装的接头结构，集成式法兰设计能大幅减少安装点位的密封面数量，降低管路系统的泄漏风险，同时压缩管路排布占用的空间，让设备内部的管线布局更紧凑。

　　从设计思路上看，首先要匹配安装面的固定需求，法兰板上的安装孔位采用对称排布，长圆形的法兰轮廓适配安装基面的空间边界，所有安装孔的中心距严格匹配对接基座的螺纹孔位置，保证安装时无需额外调整基座就能直接对位固定。法兰板的厚度经过受力校核，既要承受管路内部介质压力带来的轴向推力，也要兼顾安装时螺栓锁紧的压紧力，避免法兰板变形导致密封面失效。弯管部分采用等径圆弧过渡设计，弯曲半径严格控制在管路通径的1.5倍以上，减少介质在转弯处的流阻，避免支路介质汇入主管时产生紊流、压损过大的问题，同时圆弧过渡的结构也能降低管路内部的应力集中，在设备运行产生振动时，减少管路焊缝位置的疲劳开裂风险。

　　从安装边界来看，整个结构的安装基面为平面密封结构，法兰板与对接基座之间通过密封垫实现端面密封，安装时螺栓的锁紧力矩需要均匀对称施加，避免法兰板偏斜导致密封不严。弯管的伸出长度经过精确计算，既保证外接管路有足够的操作空间安装管卡、对接接头，也不会因为伸出过长导致管路振动幅度过大。三根支路弯管的中心距保持一致，相邻管路之间预留足够的间隙，方便安装时操作扳手，也避免管路工作时因为热胀冷缩产生相互干涉。主管路沿法兰板长度方向水平延伸，末端可根据需求对接快插接头、焊接法兰或是软管接头，适配不同的管路连接场景。

　　从功能特性上看，这种集成式结构相比分散安装的多个单管接头，整体刚性更好，抗振动能力更强，在有持续振动的设备工况下，不会因为单个接头松动导致整个管路节点失效。金属材质的管路本体可以适配一定温度范围内的流体介质，不管是常温的压缩空气、冷却水，还是温度稍高的液压油、导热介质，都能稳定工作。管路内壁光滑无凸起，介质流动时不会产生滞留区，避免杂质在管路转角处堆积堵塞，后期维护时也更容易通过压缩空气或是清洗液完成管路吹扫清洁。在实际选型应用时，需要根据系统的工作压力、介质特性匹配对应的管壁厚度与法兰密封形式，若用于腐蚀介质场景，还可更换对应耐腐蚀材质加工，整体结构的建模逻辑完全遵循实际加工工艺，弯管部分的折弯参数、法兰板的孔位公差都符合常规机械加工的精度要求，可直接用于生产加工的参考，也能用于设备管路系统的装配干涉校验，提前排查管路排布时的空间冲突问题，减少现场安装时的改造成本。
