多翼式离心风轮竖井通风结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:573529
  • 多翼式离心风轮竖井通风结构设计
  • 多翼式离心风轮竖井通风结构设计
  • 多翼式离心风轮竖井通风结构设计

  在民用建筑竖井排风、小型工业设备散热通风的场景中,这类多翼式离心风轮是核心的气流驱动部件,区别于轴流风轮的直吹送风逻辑,它依靠叶轮旋转时叶片对空气的离心作用力,在蜗壳配合下能实现更高的风压输出,适配竖井这类存在一定沿程阻力的通风路径,避免气流在长距离竖向通道内出现压损过大、送风不足的问题。从实际使用场景来看,这类风轮常被应用在楼宇管道排风、小型新风系统主机、机柜散热通风单元中,尤其是竖井通风场景下,竖向风道的气流需要克服自身重力与管壁摩擦阻力,多翼式结构的风轮在相同叶轮直径下能输出更稳定的风压,不会因为风道长度增加出现风量骤降的情况,同时运行时的气流脉动更小,产生的气动噪音低于普通直板叶片风轮,适配对噪音控制有要求的民用建筑通风场景。

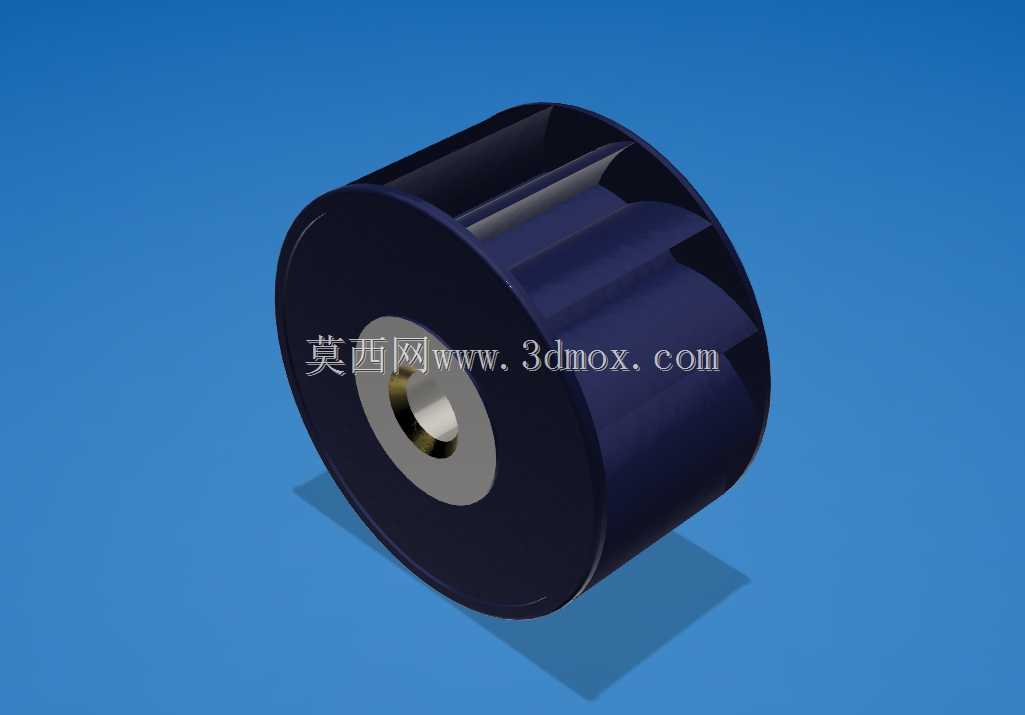

  从结构设计逻辑来看,这款风轮采用了前向多翼式叶片布局,叶片沿轮毂周向均匀排布,叶片型线采用圆弧过渡设计,旋转时气流从叶轮中心的轴孔区域进入叶片流道,在离心力作用下沿叶片径向甩出,最终从叶轮外圆周向排出。中心的金属嵌件是整个风轮的安装基准,嵌件内孔与驱动电机的输出轴采用过渡配合,嵌件与外侧的塑料叶轮主体通过注塑包覆的方式结合为一体,避免长期旋转时塑料主体与金属轴之间出现磨损打滑的问题,金属嵌件的台阶结构也能承担轴向的定位作用,安装时靠轴端的卡簧或者锁紧螺母就能完成风轮的轴向固定,不需要额外设计复杂的定位结构。叶轮的前后端盖采用等直径设计,叶片两端分别与前后端盖连接为整体,既保证了整个叶轮的结构刚性,避免高速旋转时叶片出现形变抖动,也能约束气流在叶片流道内的流动路径,减少气流从叶轮端面泄漏的情况,提升风轮的实际工作效率。

  在安装边界的设计考量上,这类风轮的外径尺寸需要匹配对应蜗壳的内圈直径,通常风轮外径与蜗壳内壁之间预留3-5mm的间隙,间隙过小会导致风轮旋转时与蜗壳出现刮擦,间隙过大则会造成气流回流,降低风轮的输出效率。中心轴孔的尺寸需要适配常用的小型单相异步电机输出轴直径,轴孔的同轴度公差控制在0.02mm以内,避免风轮旋转时出现动平衡超差的问题,运行时产生异常振动。叶轮的轴向宽度需要结合安装空间的轴向尺寸确定,在满足风量要求的前提下,轴向宽度越小,风轮占用的安装空间越小,适配更紧凑的通风设备结构。叶片的数量经过动平衡校核,每片叶片的壁厚保持均匀,避免注塑成型时出现缩痕影响叶轮的整体重量分布,成品叶轮需要做动平衡校正,剩余不平衡量控制在允许范围内,保证长期高速旋转时的运行稳定性。

  从功能特性来看,这款风轮的叶片采用前倾式设计,相比后倾式叶片,它在较低的转速下就能获得足够的风压,适配小功率驱动电机的使用需求,降低通风设备的整体功耗。叶轮主体采用耐磨工程塑料注塑成型,表面光滑度高,能减少气流与叶片表面的摩擦阻力,同时塑料材质本身重量较轻,降低了电机启动时的负载扭矩,也不会像金属风轮那样长期使用出现锈蚀问题,适配潮湿环境下的通风使用场景。叶片之间的流道宽度经过优化,既保证了足够的气流通过面积,也避免流道过宽导致气流在流道内形成涡流,产生额外的气动损失。在实际选型应用中,需要根据竖井的通风量需求、风道总阻力来确定风轮的具体尺寸参数,同时匹配对应转速的驱动电机,保证风轮工作在最佳效率区间,避免出现电机过载或者风量不足的问题。安装时需要保证风轮与电机轴的同轴度,锁紧固定后手动盘动叶轮检查是否存在卡滞,确认无干涉后再进行整机试运行,测试运行时的振动、噪音参数是否符合设计要求。
