金属轴流散热风扇叶轮结构设计

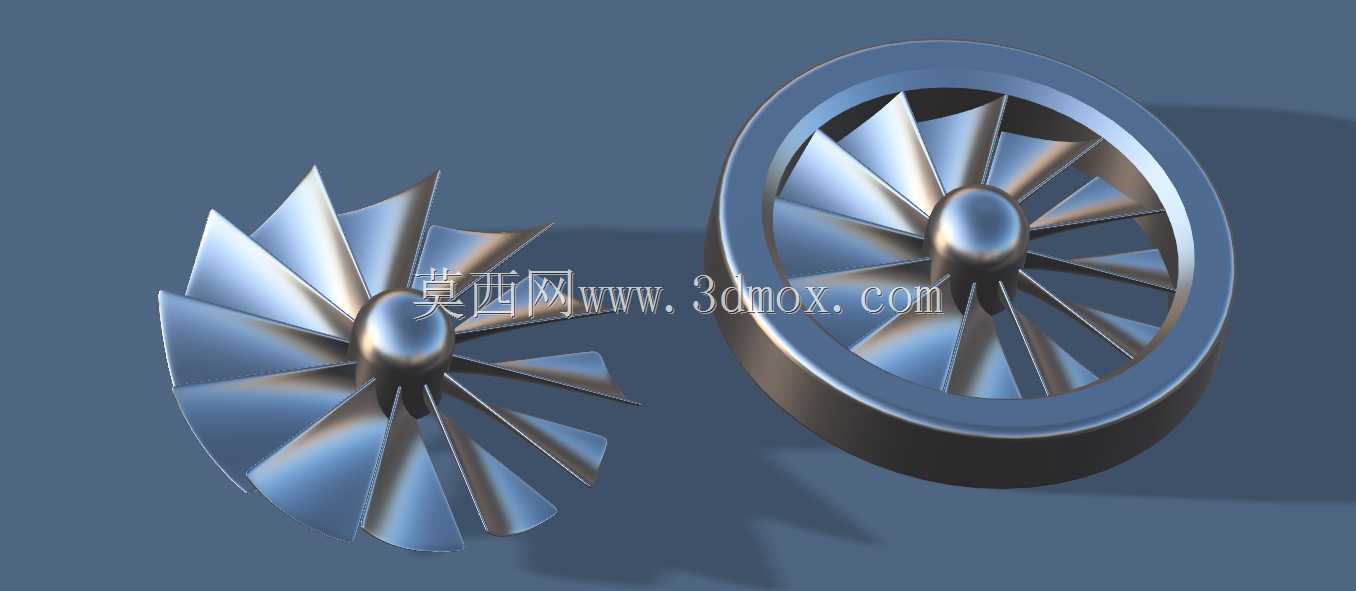

　　这类轴流风扇叶轮结构，在工业风冷散热场景里的覆盖度极高，小到工控机柜的通风散热单元、大功率伺服电机的尾部风冷组件，大到工业冷却塔的通风模块、新风系统的送风末端，都能见到同结构叶轮的应用。区别于普通民用塑料风扇，该金属材质叶轮的结构强度更高，可在更高转速区间稳定运行，适配长时间连续工作的工业工况，不会因为长期高温环境出现叶片形变、动平衡偏移的问题。

　　从功能特性来看，该叶轮采用多叶片等距排布设计，叶片型线经过气动优化，进风侧的叶根圆弧过渡可以减少气流进入叶道时的紊流损失，出风侧的叶梢切角设计能够降低叶尖涡流带来的气动噪音与能量损耗，配合中部的整流轮毂，可让气流沿轴向稳定输出，避免气流在轮毂周边形成乱流区，有效提升送风效率。带外圈护边的结构设计，一方面可以约束叶片外缘的形变余量，在高转速下降低叶片的径向摆动量，提升整体动平衡稳定性，另一方面也能作为安装定位的基准面，方便和风扇导风圈、安装支架进行配合，减少装配时的同轴度误差。

　　设计过程中，首先要明确应用场景的风压、风量需求，以此反推叶片的安装角、弦长与曲率参数：如果是用于密闭机柜的强制排风，需要适当提升叶片安装角来获得更高的静压，克服机柜内部防尘网、元器件排布带来的风阻；如果是用于开放式空间的通风散热，则可以适当减小叶片安装角，在保证风量的前提下降低驱动扭矩，匹配小功率驱动电机。叶片的厚度设计需要兼顾强度与重量，金属材质的叶片可以在保证结构刚性的前提下做等强度变厚度设计，叶根部位厚度更大，承受旋转带来的离心力与气流交变载荷，叶梢部位适当减薄，降低整体转动惯量，减少电机启动时的负载冲击。

　　安装边界方面，该类叶轮的安装基准为中部的轮毂轴孔，轴孔的公差需要匹配对应驱动电机的输出轴公差，通常采用过渡配合加顶丝锁紧的固定方式，部分高转速场景会额外增加键槽结构来传递更大扭矩，避免高速运转时叶轮与轴出现相对滑动。叶轮的最大外径需要和配套导风圈的内径保留1-2mm的径向间隙，间隙过大会导致气流回流损失，降低送风效率，间隙过小则容易因为加工、装配误差出现叶梢刮蹭导风圈的问题。叶轮的轴向安装尺寸需要匹配导风圈的深度，保证叶片完全处于导风圈的导流范围内，避免叶片部分外露导致的气流紊乱。轮毂的轴向定位需要预留足够的电机轴插入深度，保证运转时的支撑刚性，避免悬臂过长带来的振动问题。

　　实际选型匹配时，还要结合工作环境的温度、粉尘浓度调整细节参数：如果是在多粉尘的工况下使用，叶片表面需要做光滑抛光处理，减少粉尘附着的概率，避免长期运行后积尘导致动平衡失效；如果是在高温工况下使用，需要匹配对应耐温等级的金属材质，避免高温下材料强度下降带来的结构失效风险。做动平衡校验时，需要按照对应转速等级的平衡精度要求，在叶梢或者轮毂位置做去重处理，保证运转时的振动值控制在允许范围内，降低轴承的负载，延长整体组件的使用寿命。
