多色异形端面螺旋弹簧结构设计

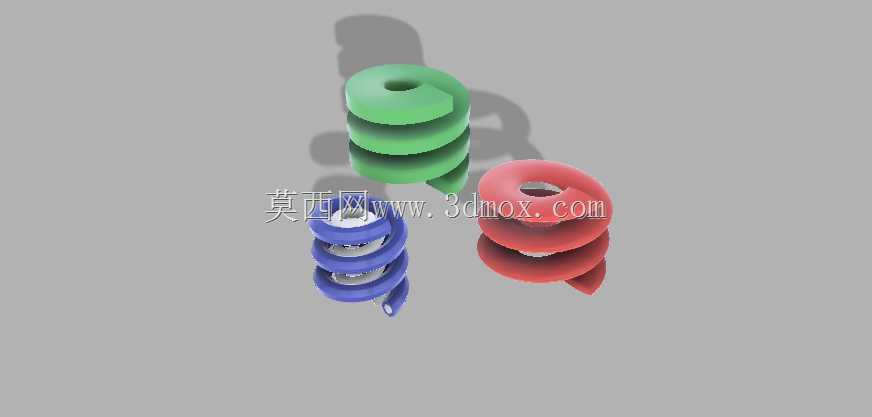

　　这类异形端面螺旋弹簧常出现在需要小空间内提供定向弹性力的装配场景里，比如小型传感器的触点预紧、精密仪器的按键回弹、微型夹持机构的缓冲限位，和常规圆柱压簧不同，它的端面做了切平带尾翼的处理，安装时不需要额外配置弹簧座，尾端的小凸片可以直接卡在安装基座的预留卡槽里，避免弹簧受压缩时发生径向偏转或者周向转动，这点在对力输出方向要求极高的传感检测场景里格外重要，一旦弹簧出现转动偏移，预紧力的方向就会出现偏差，直接导致传感器检测数据漂移，甚至触发误信号。从结构设计逻辑来看，三款弹簧的螺距、有效圈数都做了差异化设定，不同的圈数对应不同的刚度系数，在相同压缩行程下，圈数更多的蓝色款能提供更平缓的力值输出，适合需要柔和缓冲的装配位，

　　圈数更少的红色款刚度更高，适合需要快速回弹、承载更大预紧力的触点位置，绿色款的中径比另外两款稍大，能适配更大尺寸的安装导柱，避免弹簧压缩时出现弯折抱死的问题。建模时首先要确定弹簧的中径参数，根据安装孔的内径预留0.2-0.5mm的径向间隙，避免弹簧伸缩时和孔壁发生摩擦，摩擦不仅会磨损弹簧表面的防腐涂层，还会导致力值输出出现卡顿，影响整个机构的动作平顺性；有效圈数的计算要结合实际需要的工作行程，预留15%左右的余量，避免弹簧被压缩到并圈状态，长期并圈工作会让弹簧出现不可逆的塑性变形，直接丧失弹性性能。端面的切平处理要保证两端的支撑面和弹簧轴线垂直度控制在0.1mm以内，否则安装后弹簧会出现歪斜，压缩时力的方向会出现侧向分力，

　　长期使用会加速相邻配合零件的磨损，尾端的固定凸片尺寸要和基座卡槽做过盈0.05mm的配合设计，装配时直接卡入即可，不需要额外的焊接或者粘接固定，后期维护更换时也能快速拆卸，不需要破坏周边的装配结构。安装边界方面，这类弹簧的轴向安装空间要预留出自由长度到并圈长度之间的行程空间，径向要避开周边的走线、小型电子元件，弹簧压缩变形时外径会有轻微的胀大，建模时要把胀大的尺寸量算进去，避免胀大后挤压周边的脆弱零件，比如传感器的引脚、细小的接线端子，一旦被弹簧剐蹭很容易出现断路、短路的问题。实际选型时不能只看弹簧的外径和自由长度，要结合实际工作载荷计算对应的剪切应力，确保弹簧在最大压缩量下的剪切应力低于材料的许用应力，

　　常用的弹簧钢材质在常规工况下许用剪切应力大概在400-500MPa区间，如果是在有腐蚀、高低温的特殊场景里，还要对应更换不锈钢或者高温合金材质，同时调整对应的刚度参数，补偿材质弹性模量变化带来的力值偏差。这类弹簧的建模过程里，螺旋扫描的轨迹线要做平滑过渡，尤其是端面收尾的位置，不能出现曲率突变，曲率突变的位置在受力时会出现应力集中，长期循环载荷下很容易在突变位置出现断裂，很多小弹簧的失效案例都是因为收尾位置处理不当，出现微裂纹后扩展导致断裂，最终造成整个设备的功能故障。
