工业吸尘用三角结构吸气槽装置

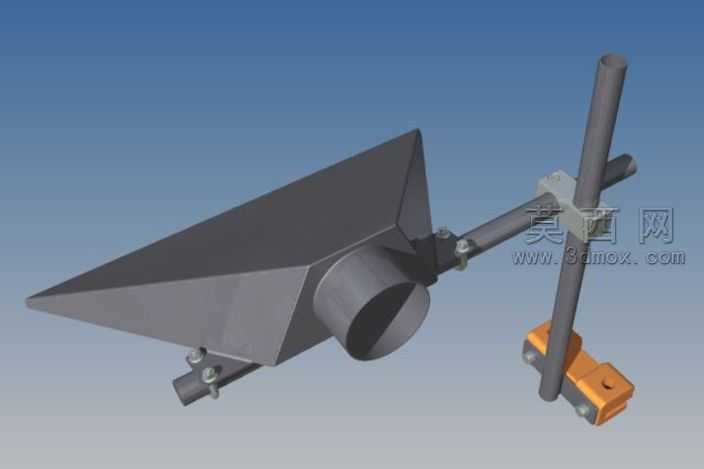

该吸气槽三维模型采用参数化建模方式完成，整体以功能性为核心设计导向，主体吸尘腔体采用三角楔形流线结构，前端收窄形成扁平吸口，能够贴合待除尘作业面，扩大负压吸附的有效覆盖范围，腔体后端平滑过渡为圆形接口，可直接对接标准规格的通风管路，减少气流在腔体内部的紊流损耗，提升吸尘作业的效率。模型完整还原了整套装置的装配结构，包含三角吸尘主体、连接管路、竖向支撑杆、横向调节杆、底部固定座以及配套的紧固件，各部件之间的装配关系清晰，连接位置的卡扣、螺栓孔位均按照实际加工标准设计，可直接用于后续的工程出图与加工生产。材质设置上，主体吸尘腔体与金属管路采用哑光磨砂金属材质，还原普通碳钢钣金加工后的表面质感，底部固定座采用橙色工程塑料材质，区分不同部件的材质属性，支撑杆表面做了轻微的金属反光处理，紧固件则采用亮面镀锌金属质感，整体渲染效果贴近实际工业设备的真实外观。设计过程中充分考虑了装置的可调性，横向杆与竖向杆之间设置了可滑动锁紧的固定夹，能够根据实际作业的高度、距离需求灵活调整吸气槽的工作位置，底部固定座预留了安装孔位，可稳固安装在设备机架或者作业台面上，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能减轻了装置自重，适配各类工业生产场景下的局部除尘需求，气流通道内壁做了平滑过渡处理，避免积尘堵塞，延长装置的维护周期。
