工业除尘用异形通风管道结构设计

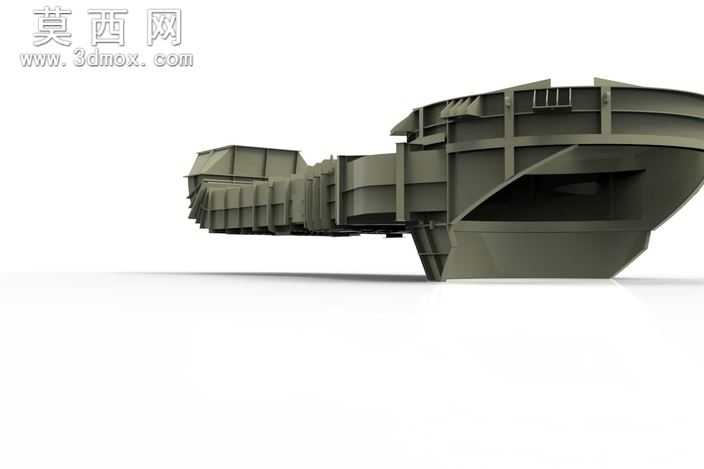

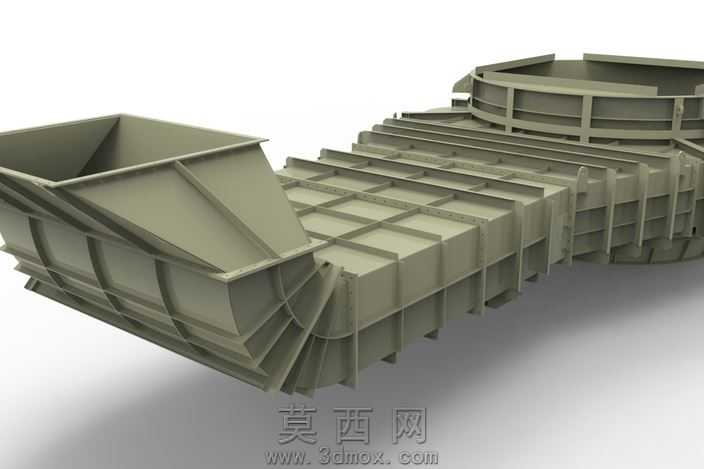

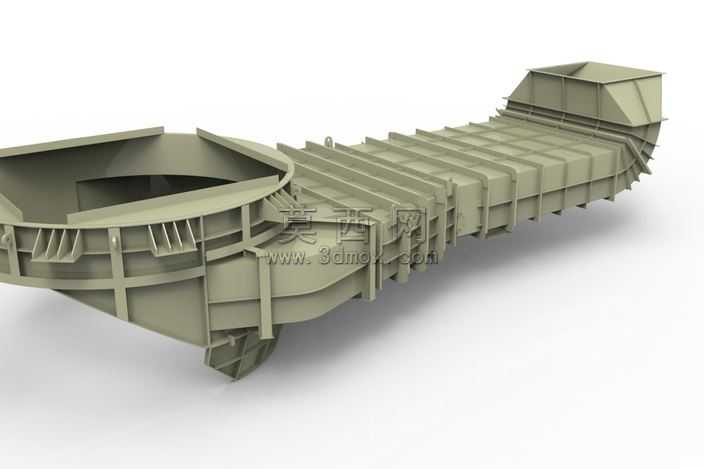

本模型为工业除尘系统配套的异形通风管道构件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循钣金加工工艺规范，对管道的每一段折弯、拼接、加强结构都做了精准的尺寸约束，确保模型可直接对接生产下料环节。模型整体采用变径加弯头的组合式结构，一端为适配除尘设备接口的大尺寸敞口结构，另一端为对接车间管路的收窄接口，中段设置多道环形加强筋与侧向支撑肋板，可有效提升管道在高负压通风工况下的结构强度，避免运行过程中出现形变漏风问题。材质渲染环节选用工业常用的镀锌钢板质感，对焊缝、拼接缝位置做了细节化处理，还原了实际钣金构件的加工特征，同时对管道内壁做了平滑过渡处理，可有效降低风阻，提升除尘系统的通风效率。设计过程中充分考虑了管道的安装适配性，在接口位置预留了标准法兰连接位，支撑结构上预留了吊装固定孔位，可直接适配常规工业除尘系统的安装需求，无需额外做结构修改。整体结构拆分清晰，每一块钣金件都可单独导出工程图用于激光切割、折弯加工，加强肋与主体管道的连接位置做了焊接工艺预留，符合实际除尘管道的生产加工流程，模型的曲面过渡顺滑，无破面、重叠面等建模问题，可直接用于装配验证、工况模拟以及生产加工参考。
