直齿圆柱齿轮二维工程尺寸标注图纸

　　在常规机械传动系统的设计环节中，直齿圆柱齿轮是应用覆盖范围最广的基础传动零件，这类零件的二维尺寸图纸是从三维建模到生产加工、装配校验全流程的核心技术依据，不同于三维模型的直观结构展示，二维工程图需要把所有加工、检测、装配所需的尺寸公差、形位要求、结构边界都通过规范的视图表达清晰，让一线加工人员、质检人员、装配人员不需要额外查阅三维文件就能完成对应工序的作业。

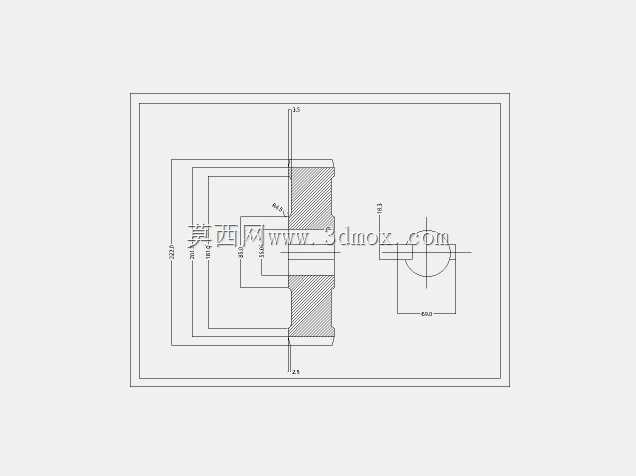

　　这份图纸采用机械制图标准的视图布局，主视图选取齿轮的轴向全剖视角，能够清晰展示齿轮的轮毂结构、轮缘厚度、腹板连接形式、齿宽方向的尺寸边界，侧视图补充了齿轮的端面齿形轮廓、分度圆、齿顶圆、齿根圆的径向尺寸标注，两个视图配合就能完整还原齿轮的全部结构特征。从结构设计逻辑来看，这类中等尺寸的直齿轮通常采用腹板带孔的轻量化结构，在保证轮齿啮合强度、轮毂与轴配合刚度的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，提升传动系统的响应速度，适合在中等载荷、转速稳定的传动工况下使用。

　　从实际应用场景来看，这类直齿轮常见于普通机床的进给传动箱、小型减速器的输入输出级、自动化输送线的动力传递单元、轻工机械的传动机构中，因为直齿圆柱齿轮的啮合是沿齿宽方向全线同时接触，不存在轴向分力，对支撑轴承的轴向载荷要求低，装配调整难度小，加工工艺成熟，检测方便，在传动比要求恒定、中心距固定的开式或闭式传动场景中都能稳定工作。设计这类齿轮的二维图纸时，首先要根据传动系统的载荷、转速、传动比要求确定模数、齿数、压力角等核心齿形参数，再根据匹配的安装轴径确定轮毂的孔径、键槽尺寸，根据啮合的配对齿轮确定中心距对应的齿顶圆、齿根圆尺寸，同时要标注清楚齿宽、轮毂长度、腹板厚度、轮缘厚度这些结构尺寸，还要考虑加工时的退刀空间、装配时的倒角要求，避免出现加工干涉或者装配卡滞的问题。

　　在安装边界方面，图纸上标注的齿轮轴向总长度决定了传动箱内对应的安装轴向空间，齿顶圆直径决定了齿轮旋转时所需的最小径向避让空间，轮毂孔径与配合轴的公差配合选择直接影响传动的同轴度，键槽的尺寸位置决定了扭矩传递的可靠性，这些尺寸在二维图纸上都需要明确标注，不能出现模糊或者遗漏的尺寸，否则会导致加工出的零件无法完成装配，或者装配后出现啮合异响、传动卡滞、磨损过快等问题。不同于斜齿轮的螺旋角标注、锥齿轮的分锥角标注，直齿轮的二维图纸不需要额外标注螺旋角参数，只需要保证齿形参数、结构尺寸、安装尺寸的标注完整，同时在技术要求中明确材料、热处理硬度、齿面加工精度、未注倒角圆角等加工要求，就能满足生产全流程的使用需求。很多刚入行的结构设计人员在绘制这类齿轮二维图时，容易忽略轮毂与腹板连接处的圆角标注，或者漏标齿向公差、齿圈径向跳动公差，导致加工出的齿轮啮合时出现偏载，缩短齿轮的使用寿命，这份图纸在视图表达上把内部结构和外部轮廓都做了清晰的剖视展示，尺寸标注的基准选择以齿轮的安装孔轴线为核心，所有径向尺寸都以轴线为基准标注，轴向尺寸以齿轮的一个端面为基准标注，符合机械加工的尺寸标注逻辑，能够让加工人员在装夹零件时直接以基准面定位，减少尺寸换算带来的加工误差。在设备选型阶段，设计人员也可以通过这类二维图纸快速判断齿轮的安装尺寸是否匹配现有传动箱的空间，不需要打开三维软件测量，大幅提升选型和方案设计的效率，尤其是在做旧设备的传动部件维修替换时，二维图纸的尺寸参数是测绘加工替换件的核心参考，能够保证替换的齿轮与原有配对齿轮正确啮合，恢复设备的传动性能。
