方形安装座行星齿轮传动机构

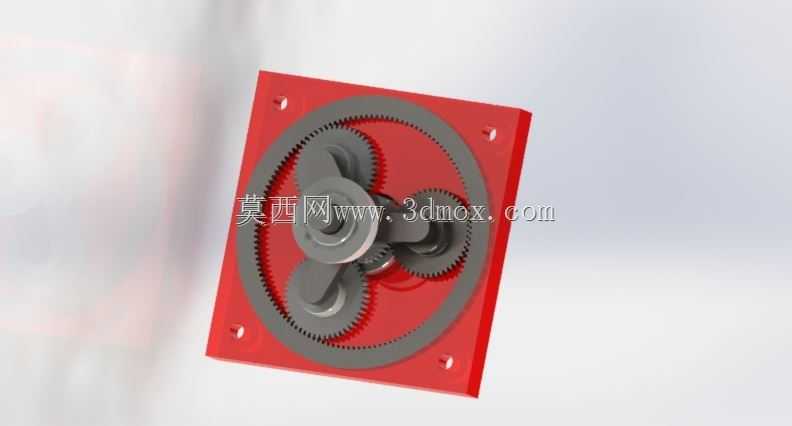

　　这套行星齿轮传动结构采用方形法兰安装座作为承载基体，四个角位预留的沉头安装孔可直接适配M6规格紧固件，安装面平面度公差控制在0.02mm以内，能保证与设备安装面的贴合度，避免运行过程中出现偏载振动。整套传动组的核心采用NGW型行星排布，中心太阳轮直接对接动力输入轴，三个均匀分布的行星轮同时啮合太阳轮与外侧固定内齿圈，行星架作为动力输出端，可在紧凑空间内实现大传动比的动力传递，相比平行轴齿轮组，同等传动比下轴向尺寸可压缩40%以上，径向空间利用率提升60%，非常适合对安装空间有严格限制的小型传动工位。

　　从实际应用场景来看，这类结构常被集成在小型自动化设备的回转工位、精密检测仪器的进给驱动单元、小型物料分拣机构的动力输出端，也可作为小型伺服电机的前置减速模块，匹配步进或伺服电机使用时，可在降低输出转速的同时成倍提升输出扭矩，同时行星轮均布的结构设计可抵消齿轮啮合产生的径向力，运行过程中传动平稳性远优于普通定轴齿轮组，噪音水平可控制在55分贝以内，适合对运行噪音有要求的实验室设备、办公类自动化装置。

　　设计过程中，内齿圈采用过盈配合加定位销的方式固定在方形安装座的内腔，避免运行过程中齿圈出现周向转动，齿圈与安装座的同轴度公差控制在0.015mm以内，保证各行星轮啮合间隙均匀。三个行星轮通过滚针轴承安装在行星架的支撑轴上，支撑轴与行星架采用过盈压装配合，轴端加装挡圈防止轴向窜动，行星轮与太阳轮、内齿圈的啮合侧隙控制在0.03-0.05mm之间，既保证传动过程无卡滞，也能避免回程间隙过大影响传动精度。太阳轮输入轴端预留有键槽与轴用挡圈槽，可直接对接标准电机输出轴，无需额外加工转接结构，行星架输出端设计有标准轴伸与键槽，可直接连接负载转盘、驱动摇臂等执行部件。

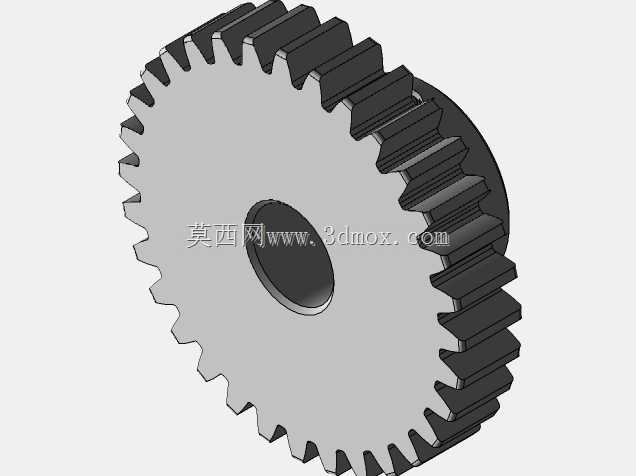

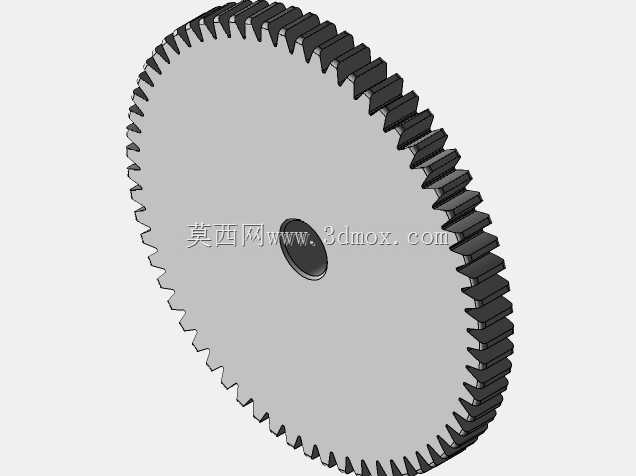

　　安装边界方面，整套结构的方形安装座边长为120mm，整体厚度（含输入输出轴伸）为75mm，输入轴中心与安装座中心重合，输出轴与输入轴保持同轴，安装时无需额外调整同轴度，只要保证安装面平整即可完成装配。齿轮部分采用20°压力角渐开线齿形，模数为1.5，太阳轮齿数18，行星轮齿数27，内齿圈齿数72，可实现5:1的固定传动比，额定输出扭矩可达12N·m，瞬时峰值扭矩可承载30N·m，能满足多数小型轻载传动场景的动力需求。日常维护时只需定期通过安装座上预留的注油孔补充润滑脂，即可保证齿轮啮合面的润滑状态，延长整体使用寿命，无需频繁拆解更换部件。
