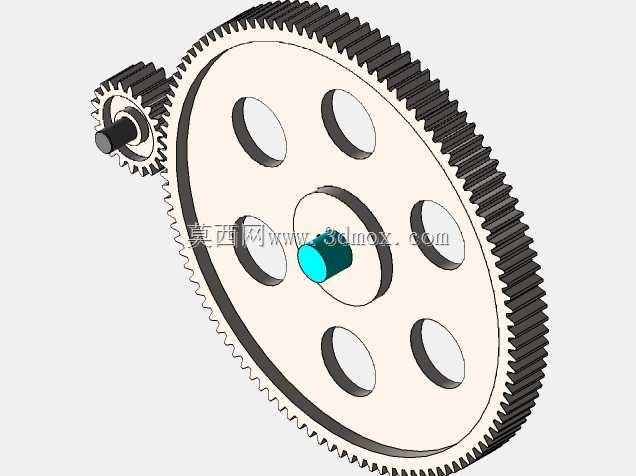

这套直齿啮合组件是机械传动系统里最基础也最常用的动力传递单元,在轻工输送设备、小型自动化产线、仪器仪表调节机构里都能见到它的应用场景,核心作用是在平行轴之间传递恒定转速比的旋转动力,没有轴向附加力,对支撑轴承的载荷要求更友好,日常维护的拆装门槛也更低。从结构设计来看,这套组件采用一大一小两个直齿圆柱齿轮啮合的布局,小齿轮作为主动端连接动力输入轴,大齿轮作为从动端连接执行机构,通过齿数差实现固定减速比,能把输入端的高转速低扭矩转换为输出端的低转速高扭矩,匹配执行端的负载需求。大齿轮采用辐板式结构,轮盘上均匀开设六个圆形减重孔,在保证轮体结构刚度、满足齿根弯曲强度和齿面接触强度要求的前提下,尽可能降低轮体自身转动惯量,
减少传动过程中的惯性损耗,启停阶段的动态响应更平稳,不会因为轮体自重过大带来额外的动力消耗。齿轮的中心轴孔做了台阶式定位设计,和配套的传动轴采用过渡配合,装配时可以通过轴肩实现轴向定位,不需要额外设计复杂的定位套结构,轴端预留的键槽位置可以安装平键,传递扭矩时避免齿轮和轴之间出现相对转动,保证传动比的精准性,不会因为打滑出现转速偏差。小齿轮的齿宽比大齿轮略宽2到3毫米,这个设计细节是考虑到装配时的轴向安装误差,即使两个齿轮的轴系存在少量轴向窜动,也能保证全齿宽参与啮合,不会出现局部齿面受力过载的情况,延长轮齿的使用寿命。两个齿轮的齿廓都采用标准渐开线齿形,压力角取通用的20度,齿顶高系数取标准值,加工时可以用通用滚齿设备完成加工,
不需要定制特殊刀具,加工成本更低,后期备件替换的通用性也更强。安装边界方面,这套组件的中心距是根据两个齿轮的分度圆直径计算确定的,装配时需要严格保证两个轴的平行度误差在允许范围内,否则会出现齿面接触偏载,运行时产生异常噪音,还会加剧齿面的不均匀磨损。齿轮的端面和安装墙板之间需要预留0.5到1毫米的间隙,避免运行时轮盘和固定结构发生摩擦,轴系两端的轴承选用深沟球轴承就可以满足支撑需求,因为直齿轮传动没有轴向力,不需要额外配置推力轴承,整体支撑结构的成本更低。在实际设备应用里,这种直齿轮传动结构经常用在对传动比精度要求较高、负载冲击不大的场合,比如小型包装设备的送膜机构、自动化检测设备的工位转盘驱动、仪器仪表的量程调节机构,
相比带传动它不会出现打滑丢转的问题,相比链传动它的运行噪音更低,传动更平稳,不需要定期张紧维护。设计这套结构的时候,首先要根据传递的额定扭矩计算轮齿的接触强度和弯曲强度,确定合适的模数和齿数,模数选的过小会导致轮齿强度不足,过载时容易断齿,模数选的过大会让整体结构尺寸偏大,浪费材料和安装空间。齿数选择的时候主动轮齿数不能过少,否则会出现根切问题,削弱轮齿强度,一般主动小齿轮的齿数不小于17齿,从动大齿轮的齿数根据需要的减速比确定,同时要尽量让两个齿轮的齿数互为质数,这样轮齿啮合时的磨损会更均匀,不会出现固定齿对反复啮合导致的局部磨损加剧。轮盘上的减重孔位置要均匀分布,孔的边缘要做倒圆角处理,避免应力集中,在齿轮高速旋转时不会因为应力集中出现轮盘开裂的问题。齿面的加工精度一般选7到8级精度就可以满足大部分普通传动场景的需求,如果是高速高精度的场合可以提升到6级精度,但加工成本会相应提升。装配完成后需要手动盘车检查啮合间隙,齿侧间隙要控制在合理范围内,间隙过大会导致正反转切换时出现冲击,间隙过小会导致轮齿卡滞,运行时发热严重,甚至出现齿面胶合的问题。日常使用中,这套齿轮组件需要定期涂抹润滑脂,在齿面形成油膜,减少金属直接接触带来的磨损,降低运行噪音,延长整体使用寿命。
