同轴式双级圆柱齿轮减速传动结构

　　这套传动结构的核心定位是匹配中小功率工况下的转速转矩转换需求，在轻工输送、小型自动化生产线、实验台架传动、小型农机辅件驱动这类场景里，这类双级圆柱齿轮减速结构的适配性极强——它不需要行星减速结构的高精度加工成本，也没有蜗轮蜗杆结构的传动效率损耗，常规工况下传动效率能稳定维持在九成以上，日常维护只需要定期检查箱体内润滑油位、观察结合面有没有渗油痕迹即可，运维门槛很低。

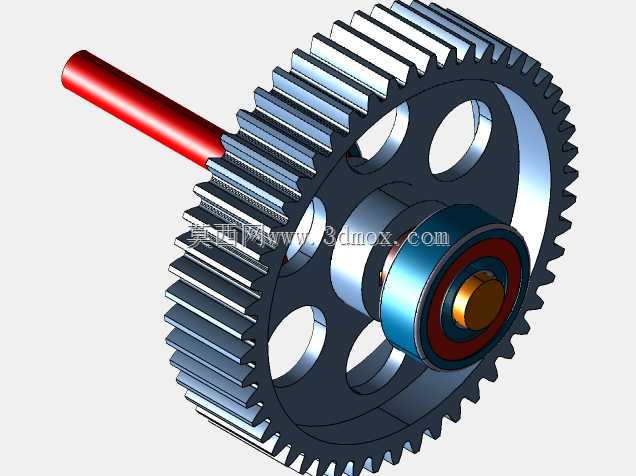

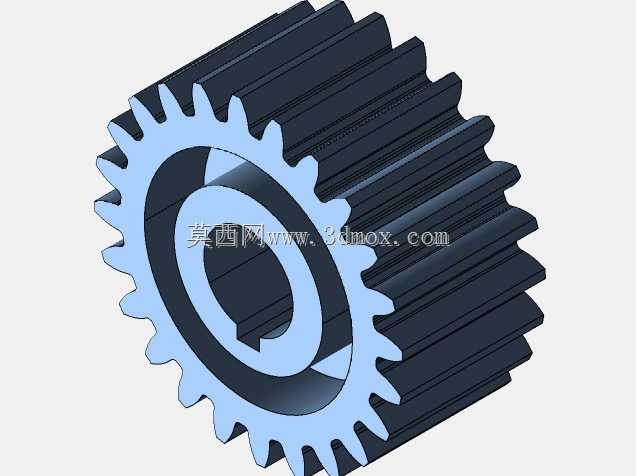

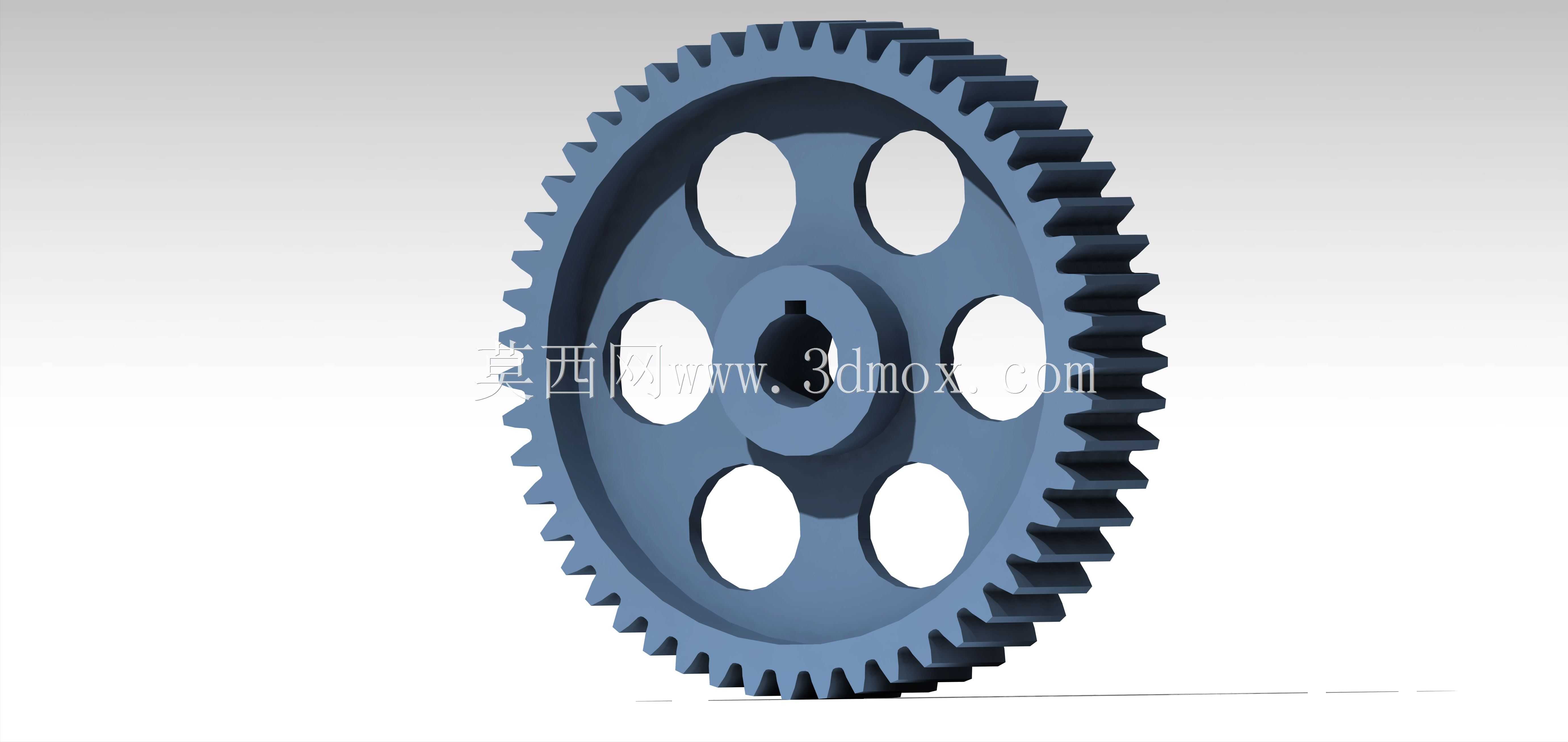

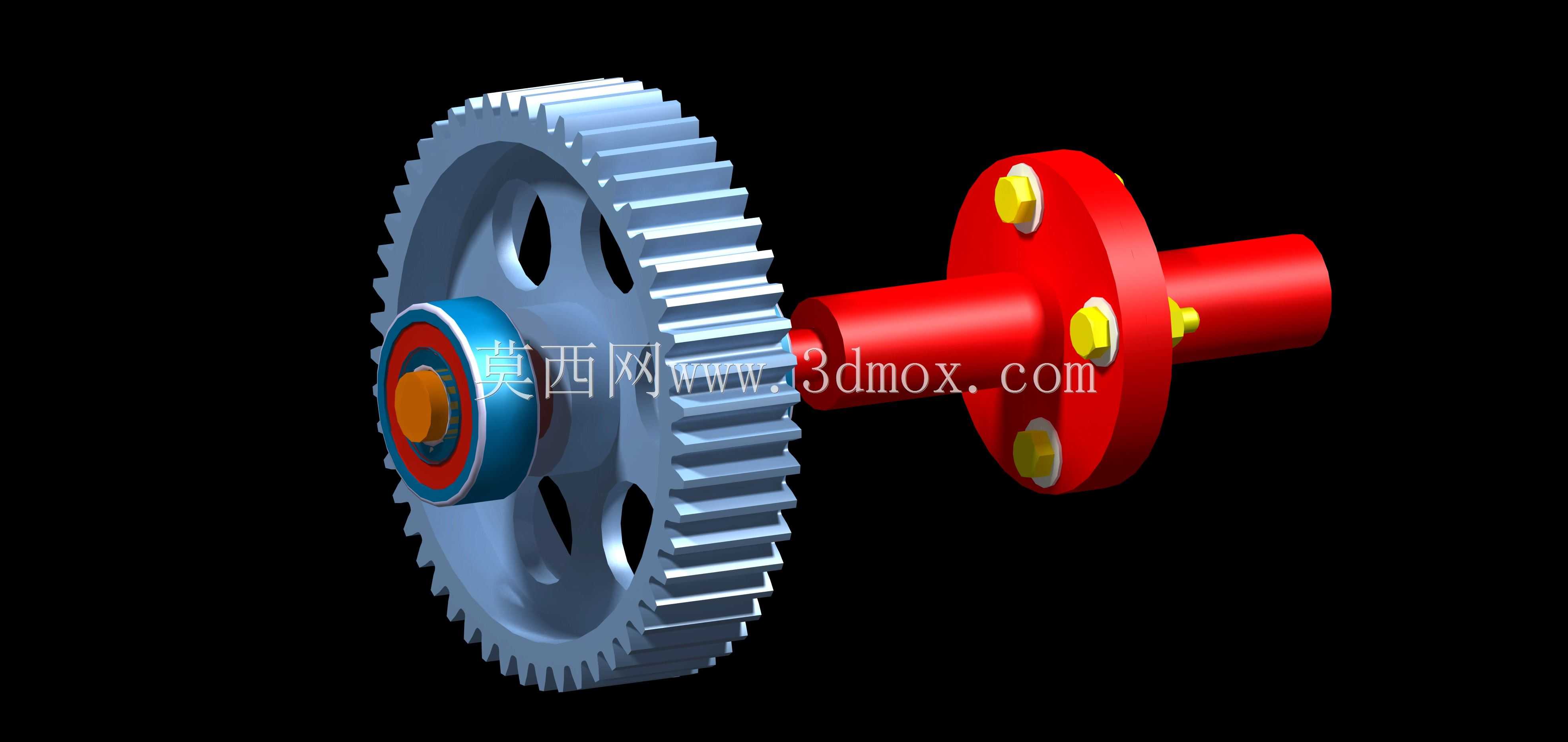

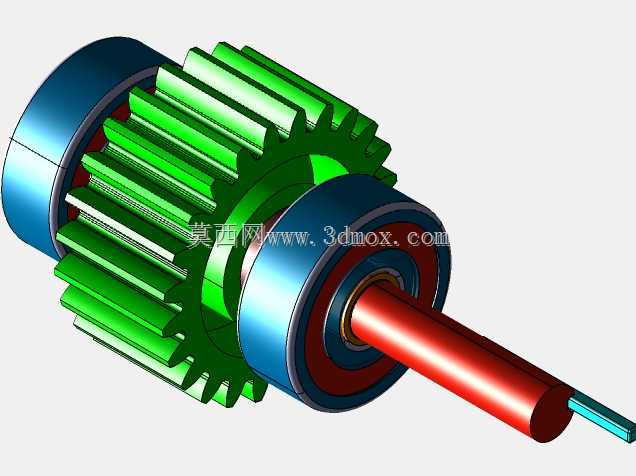

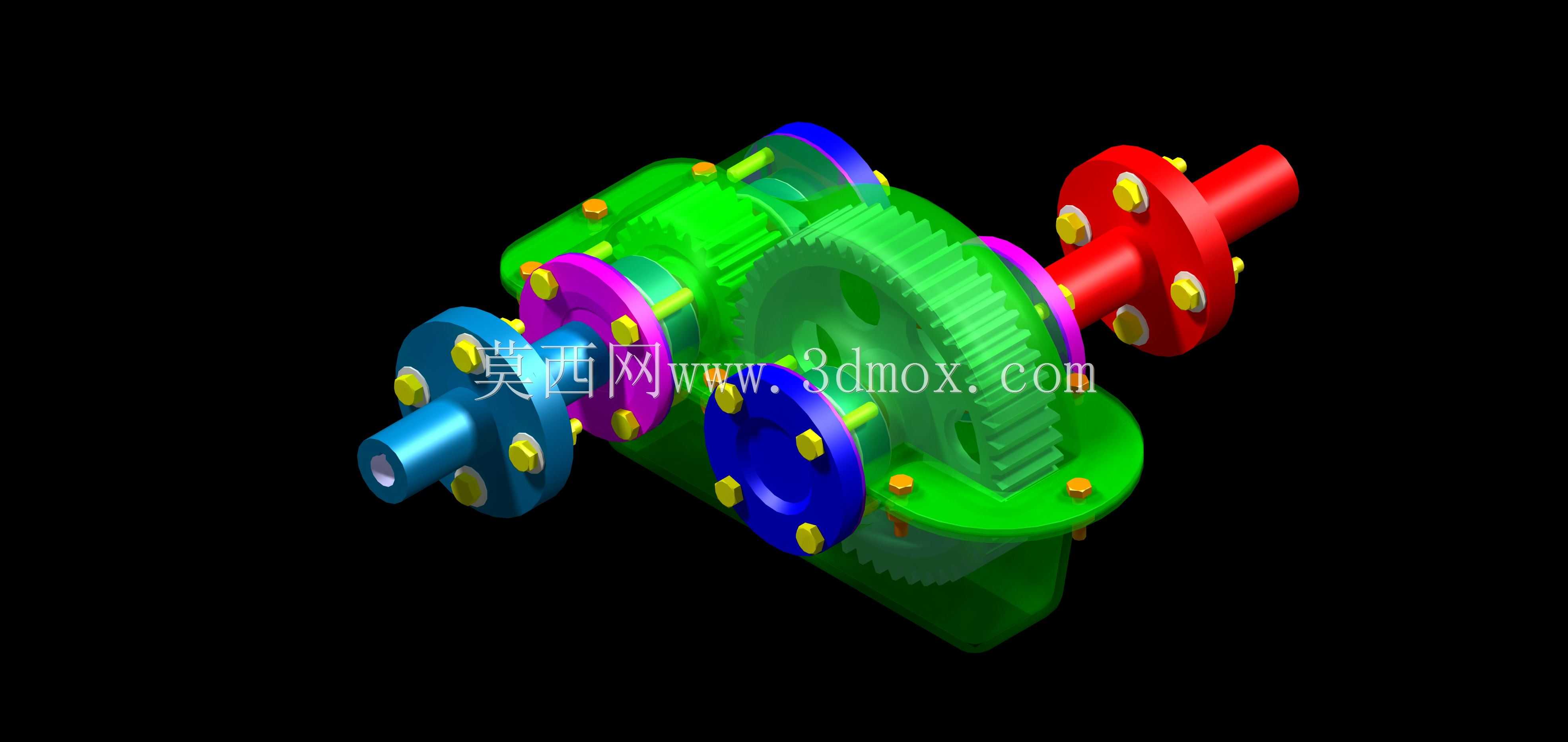

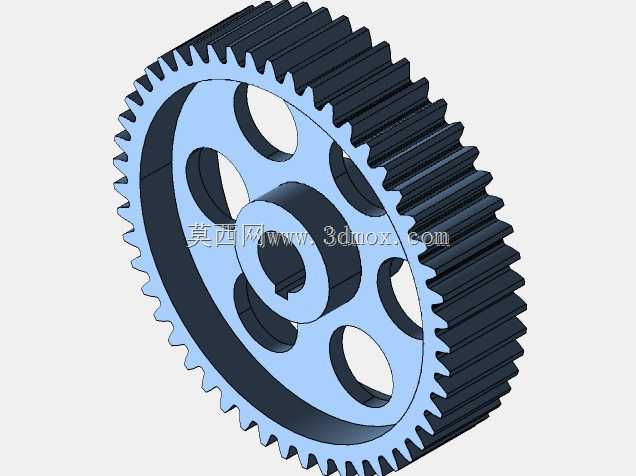

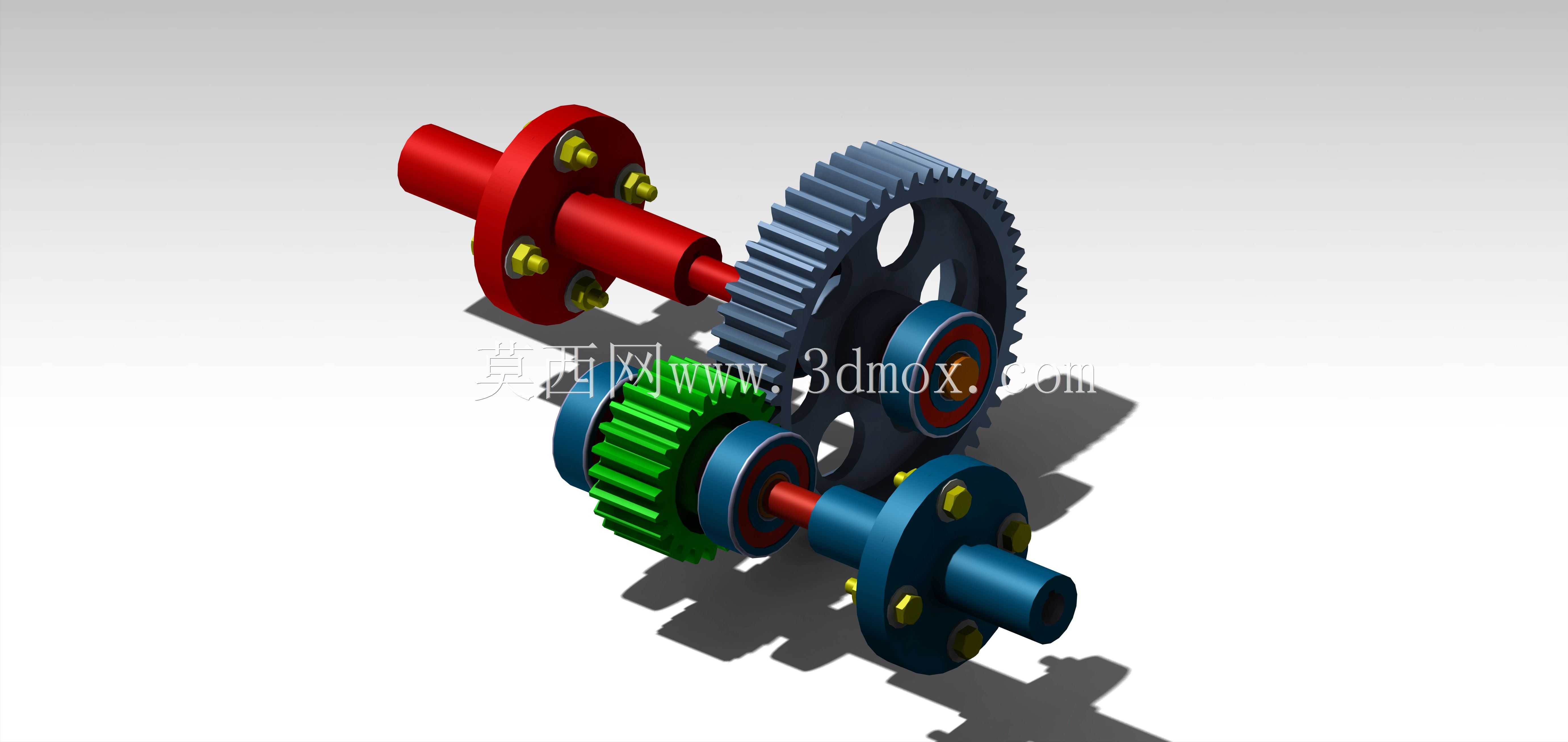

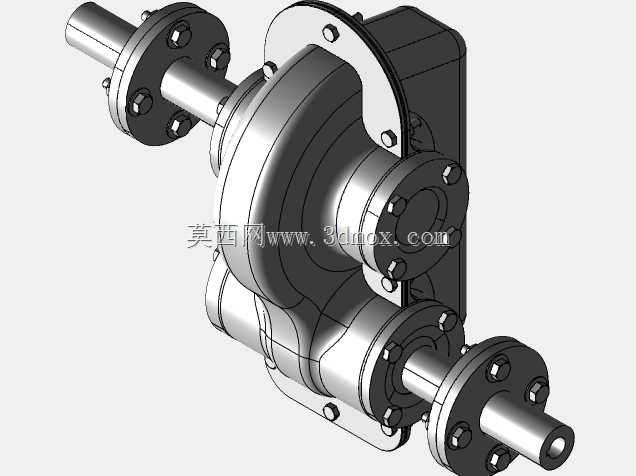

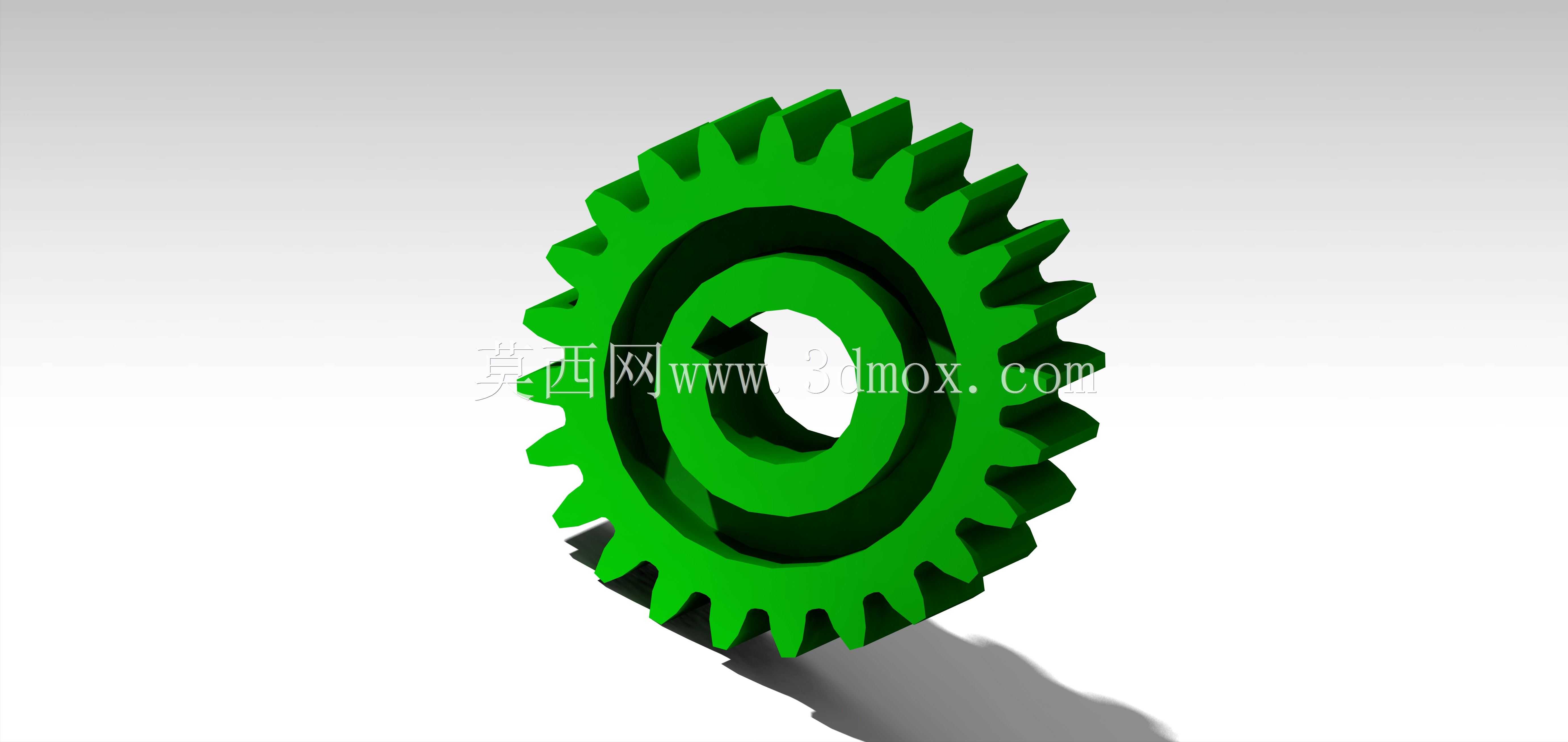

　　从结构布局来看，这套结构采用同轴式输入输出布置，输入轴和输出轴的轴心线处于同一直线上，安装时不需要额外调整轴系的平行度偏差，对安装基座的加工精度要求更友好，能直接适配原动机和工作机处于同轴线布置的设备安装场景，减少现场安装时的联轴器找正工作量。箱体内的两级齿轮传动采用直齿圆柱齿轮啮合，第一级小齿轮安装在输入轴端，和中间轴上的大直径从动齿轮啮合完成第一级减速，中间轴上的小齿轮再和输出轴端的大齿轮啮合完成第二级减速，总减速比可以通过调整两对齿轮的齿数配比灵活调整，覆盖常规工况下的转速匹配需求。

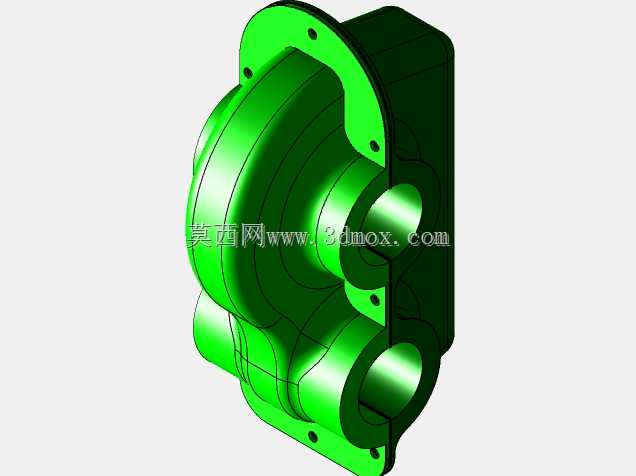

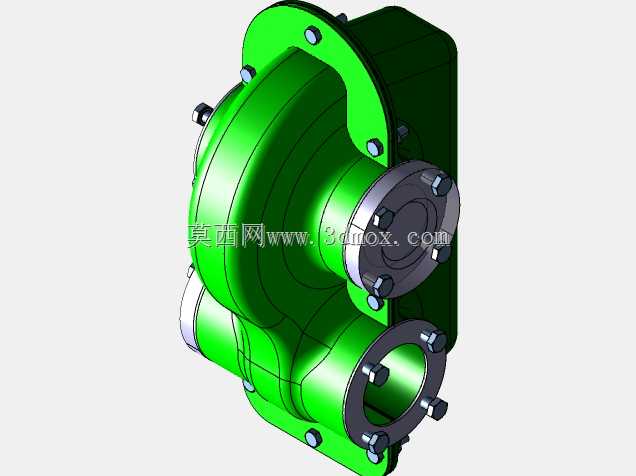

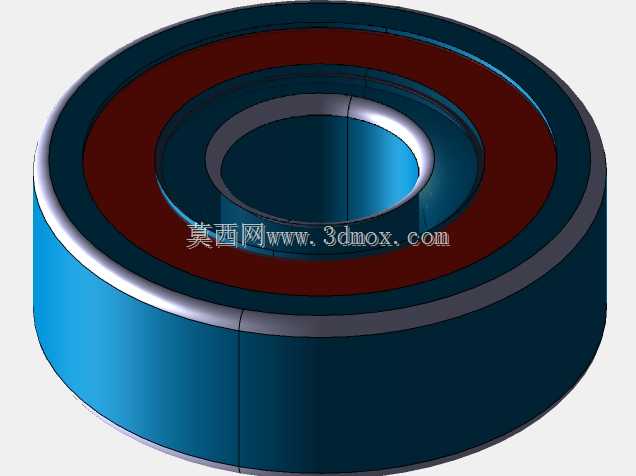

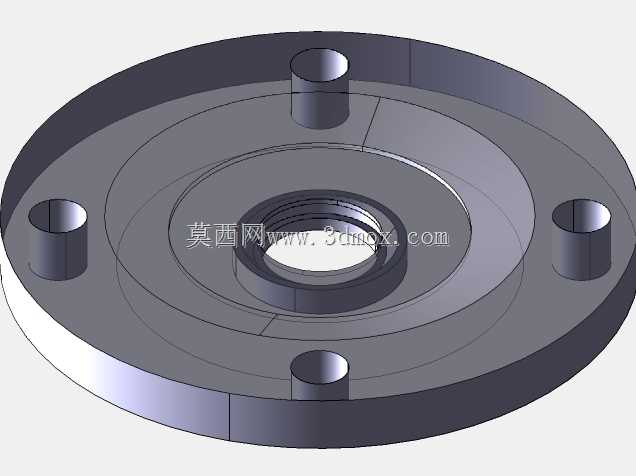

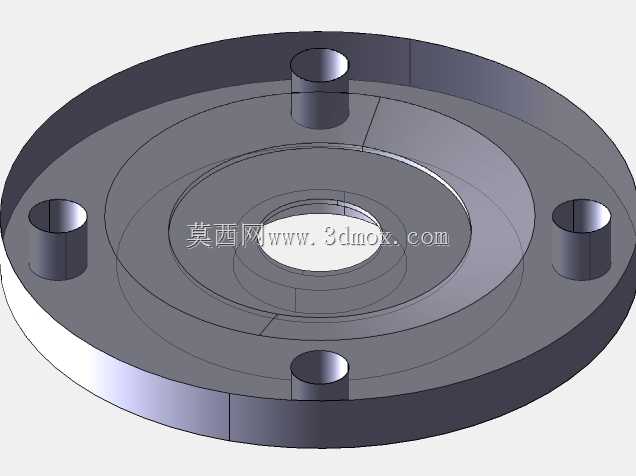

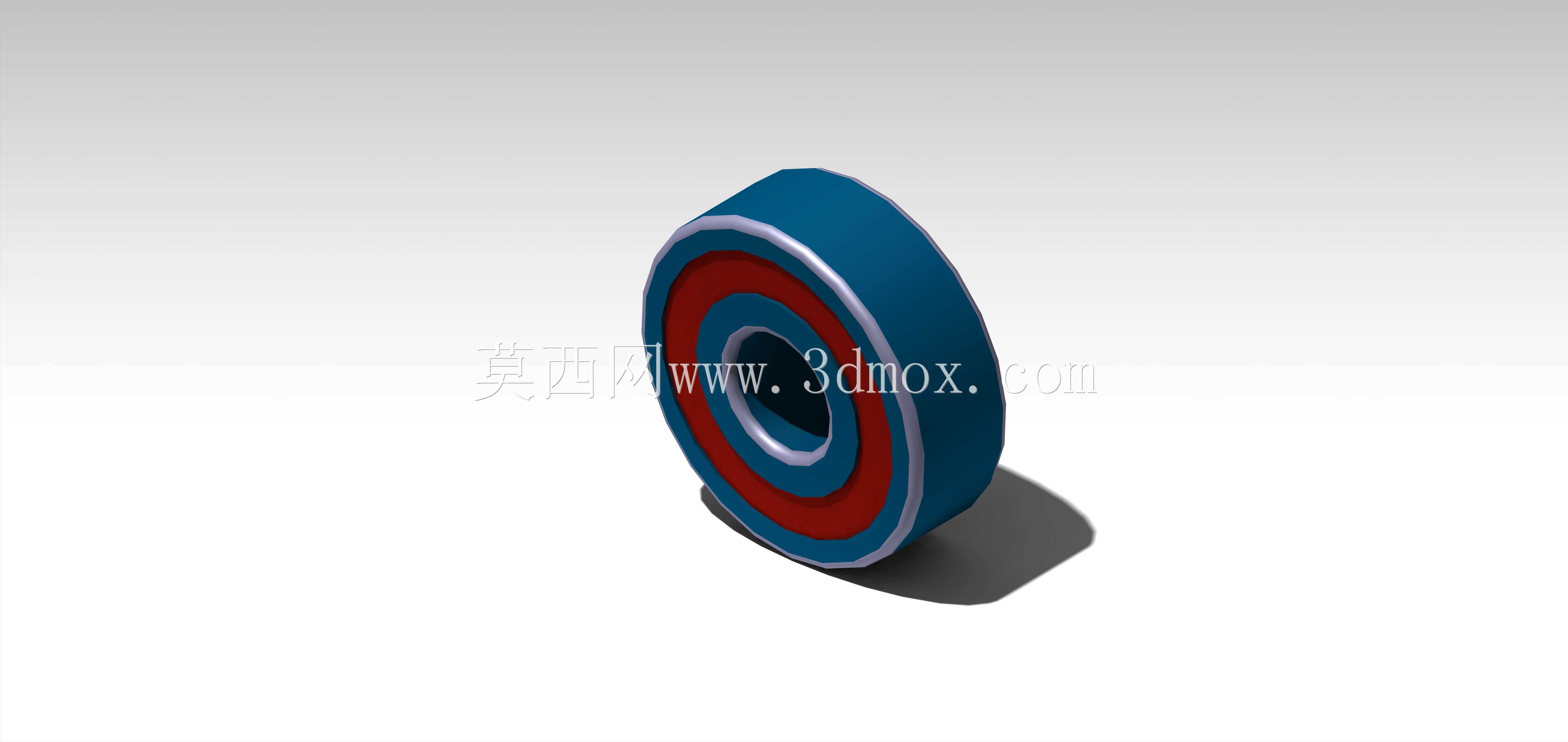

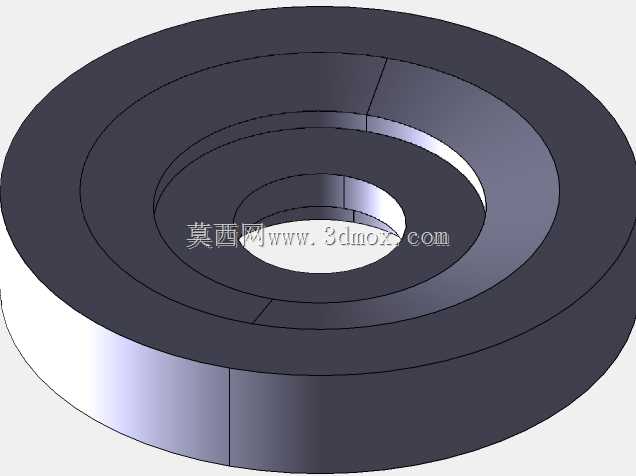

　　箱体采用剖分式结构设计，上下箱的结合面加工有密封槽，装配时涂覆密封胶就能满足常规工况下的密封要求，不需要额外加工复杂的密封结构。箱体内腔预留了足够的齿轮啮合间隙和储油空间，齿轮运转时可以通过飞溅润滑的方式把润滑油带到各个啮合齿面和轴承位置，不需要额外加装强制润滑管路，结构更简洁。轴承位置都设计有对应的端盖固定结构，端盖上预留了密封件安装槽，可以装配骨架油封防止润滑油泄漏，同时阻挡外界的粉尘、碎屑进入箱体内部磨损齿面。

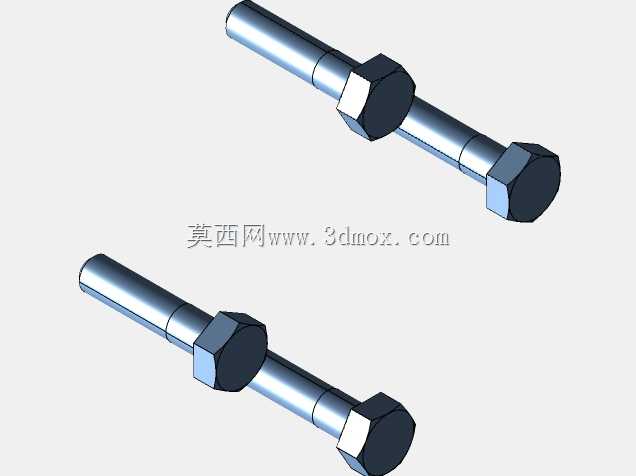

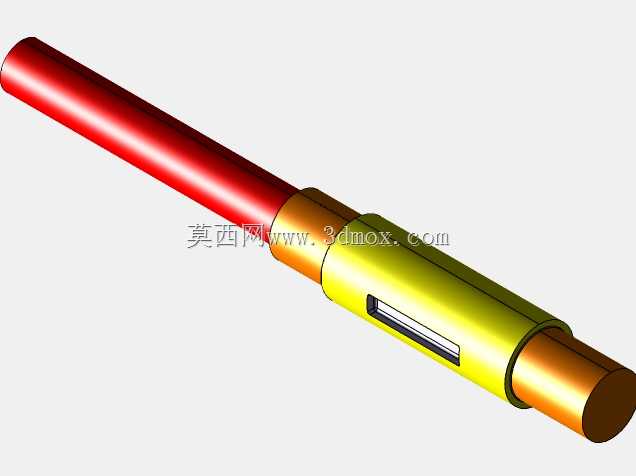

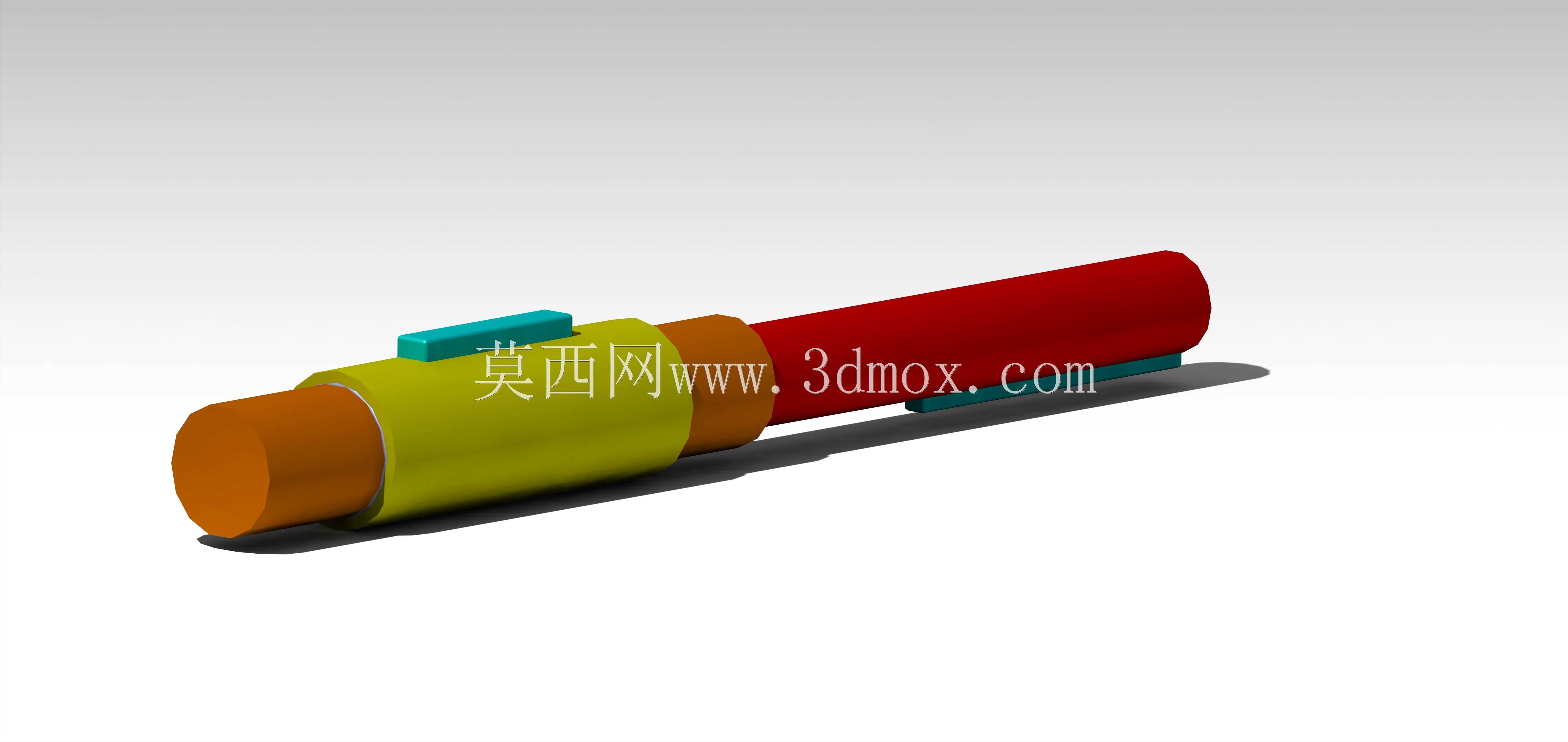

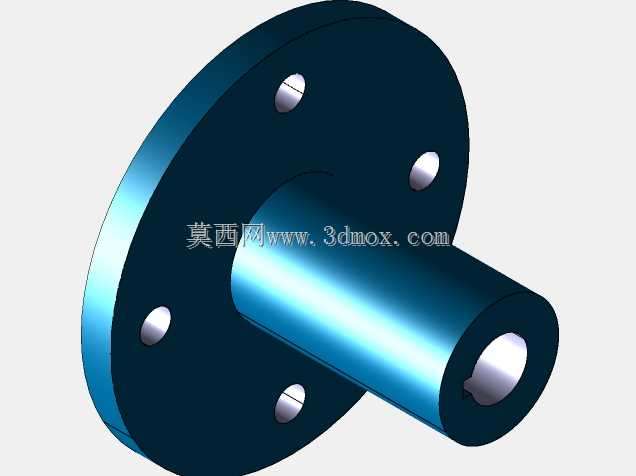

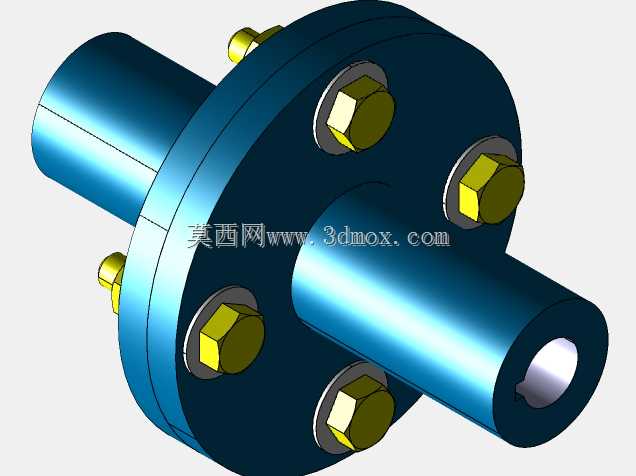

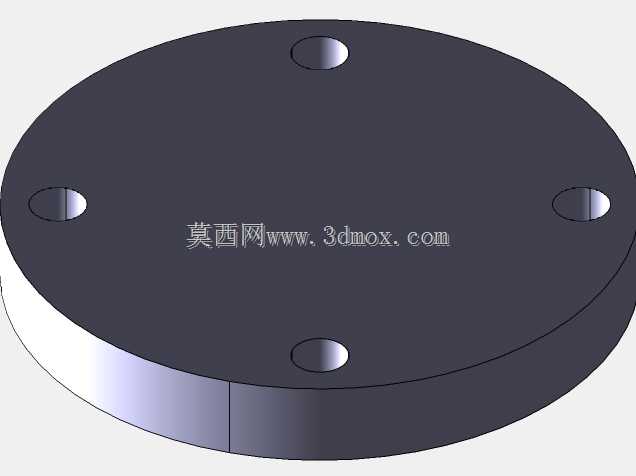

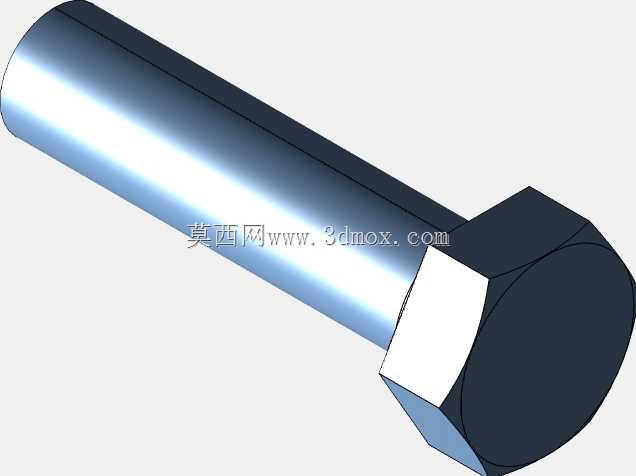

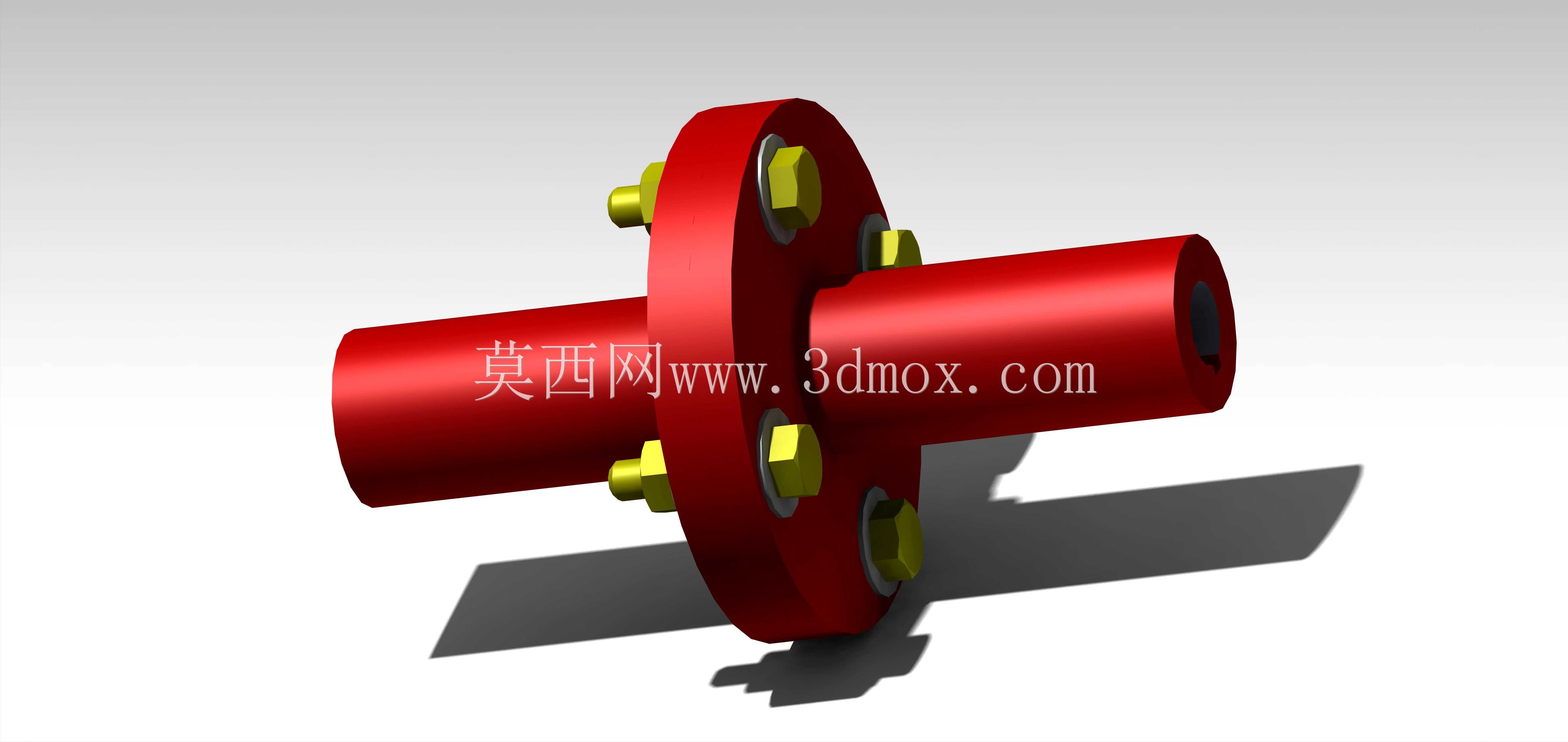

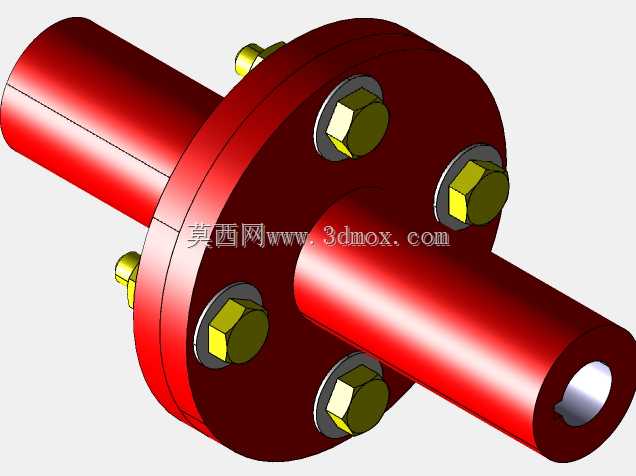

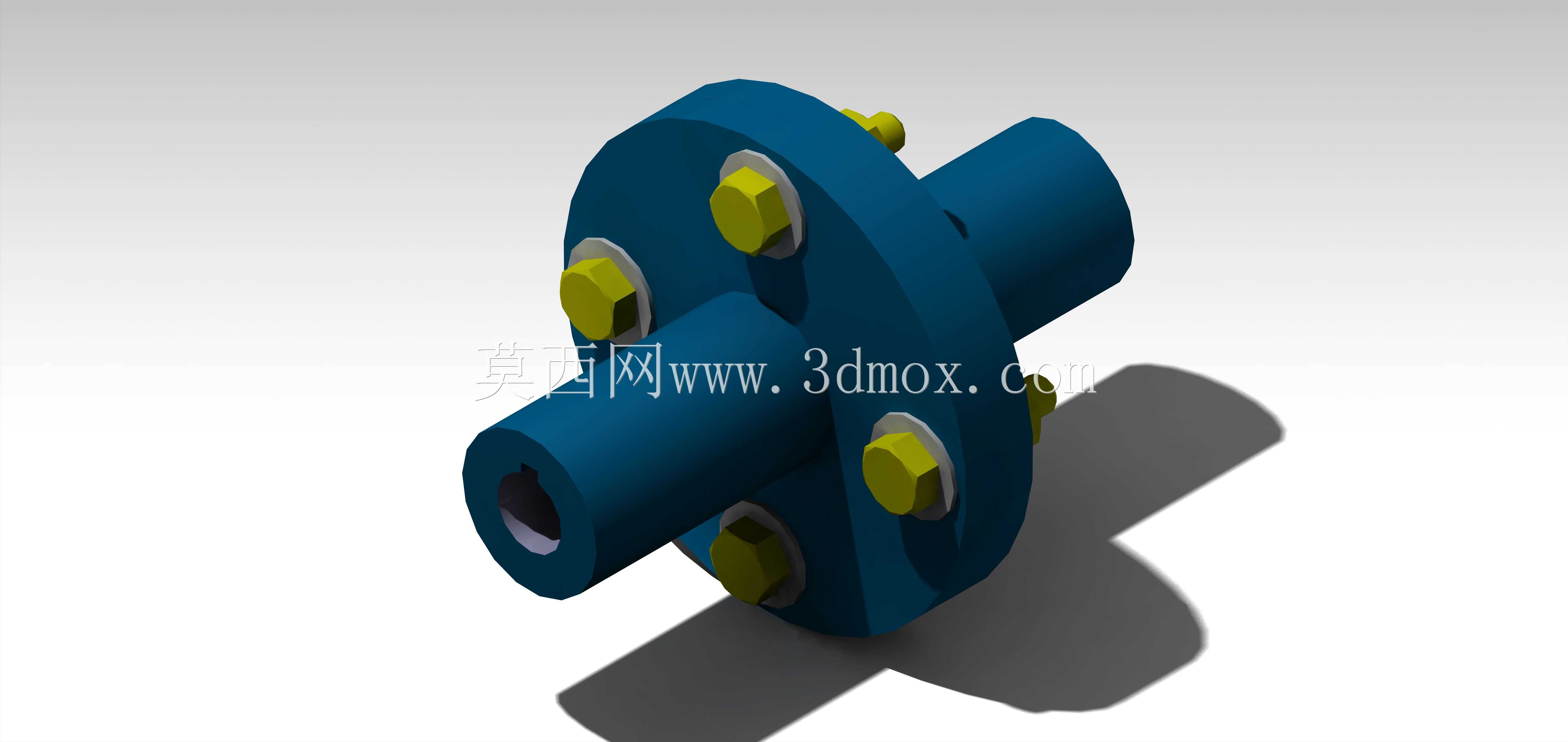

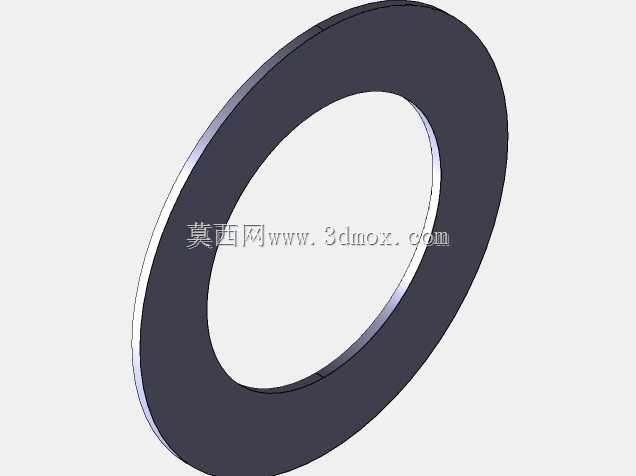

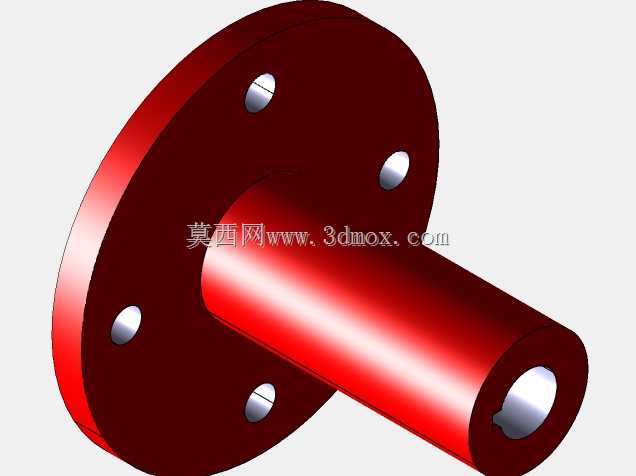

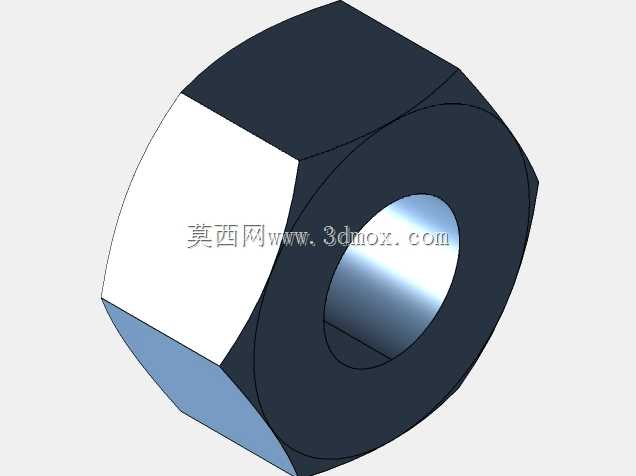

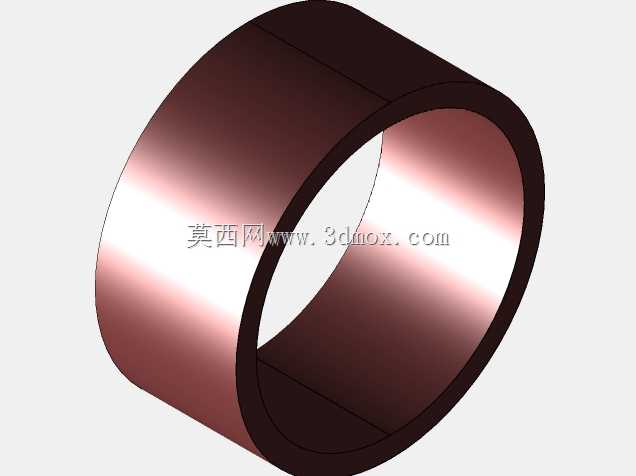

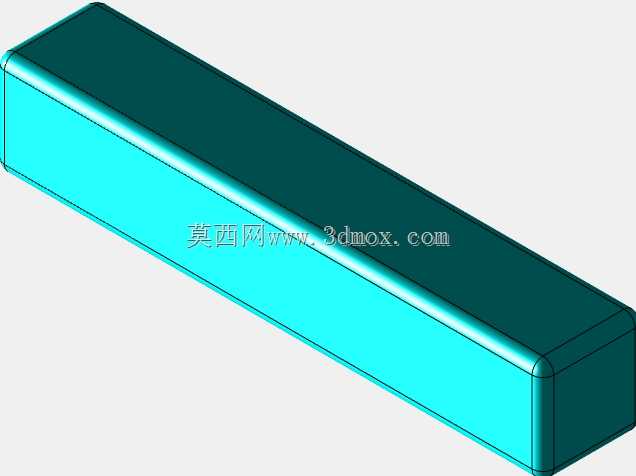

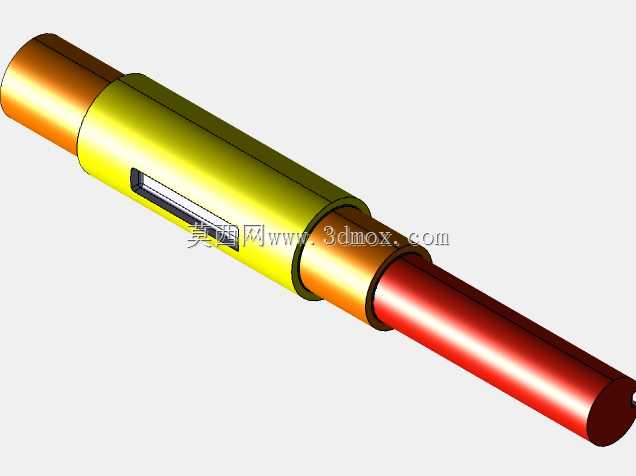

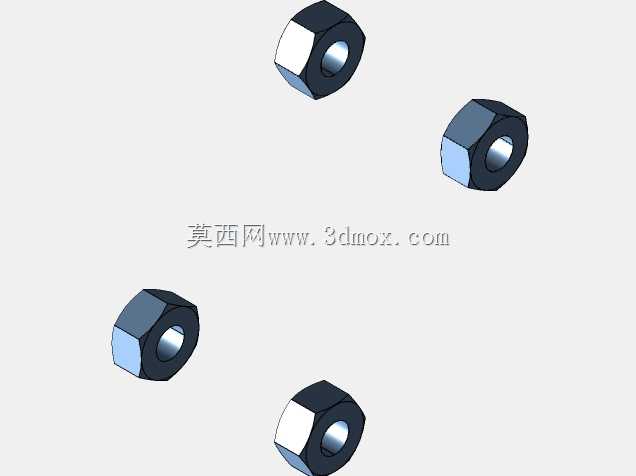

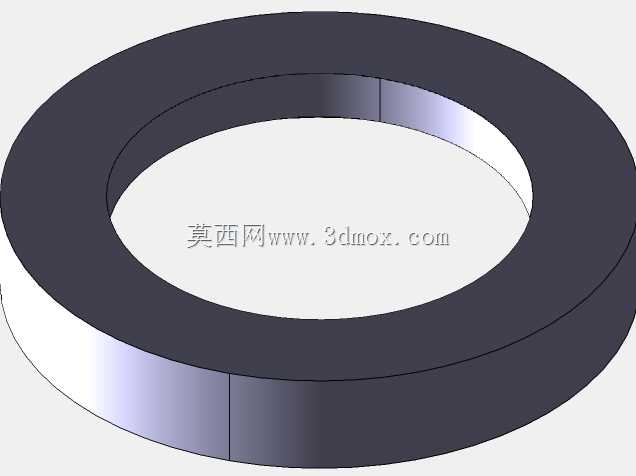

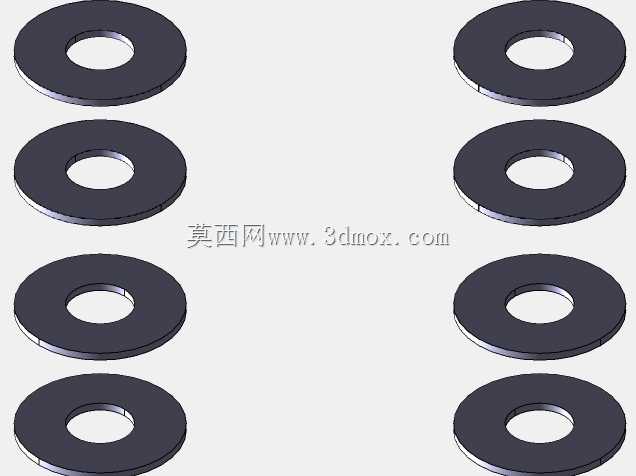

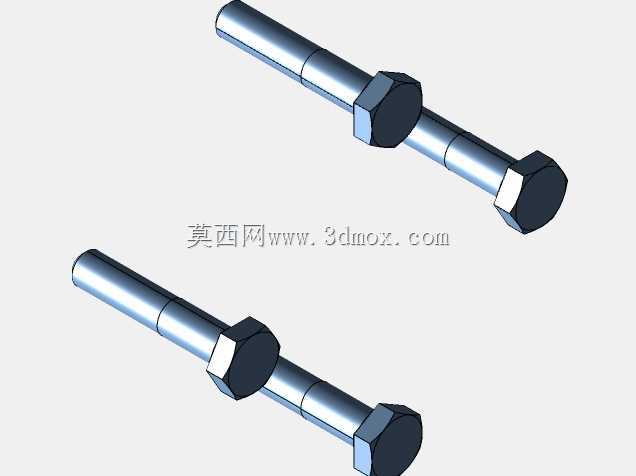

　　输入轴和输出轴的外伸端都设计有标准的法兰连接结构，法兰端面加工有定位止口和均匀分布的螺栓连接孔，和原动机、工作机连接时可以通过止口快速定位，保证轴系的同轴度，连接螺栓采用标准六角头螺栓，日常拆装维护不需要特殊工具。轴系上的齿轮都采用平键和轴实现周向固定，轴肩和轴用挡圈实现轴向定位，能稳定传递额定转矩，不会在负载波动时出现齿轮窜动的问题。

　　设计这类传动结构时，首先要根据负载端的额定转矩、转速需求计算总传动比，再按照等强度原则分配两级齿轮的传动比，避免某一级齿轮负载过大出现过早磨损；齿轮的模数选择要结合齿面接触强度和齿根弯曲强度校核，保证在额定冲击负载下不会出现断齿、点蚀问题。箱体的壁厚设计要兼顾刚性和减重需求，轴承安装位置的箱体壁厚做局部加厚处理，避免轴系受力时箱体出现变形导致齿轮啮合偏差。安装边界上，箱体底部设计有带安装孔的固定脚座，脚座的安装孔间距按照通用安装尺寸设计，能直接适配多数常规设备的安装基座，不需要重新加工安装位；输入输出轴的外伸长度、轴径尺寸都按照通用标准设计，能匹配标准规格的联轴器、带轮等传动连接件，替换现有设备上的同类型减速结构时不需要做额外的结构改动。

　　实际运行过程中，这套结构的齿轮啮合噪音控制在合理区间，只要装配时保证齿轮的侧隙符合设计要求，齿面接触斑点达到规定比例，长期运行也不会出现异常振动。箱盖上预留了透气塞安装位，设备运行时箱体内温度升高产生的压力可以通过透气塞释放，避免箱体内压力过大导致密封件失效漏油；箱体底部设计有放油螺塞，更换润滑油时可以直接拧开螺塞排空旧油，操作十分方便。对于需要正反转运行的工况，这套直齿圆柱齿轮结构也能很好适配，不会像蜗轮蜗杆结构那样反向传动效率大幅下降，双向传动的性能一致性很好。
